Corsair CARBIDE Series Installation Manual
Hide thumbs
Also See for CARBIDE Series:
- Manual (76 pages) ,
- Installation manual (64 pages) ,
- Quick start manual (27 pages)
Table of Contents
Advertisement
Quick Links
CARBIDE SERIES
®
产品 : 机箱
进口商 : 可赛尔（深圳）贸易有限公司
地址 : 深圳市罗湖区嘉宾路2002号彭年广场35楼3555室
产地 : 中国
技术服务热线 : 4000 626 289

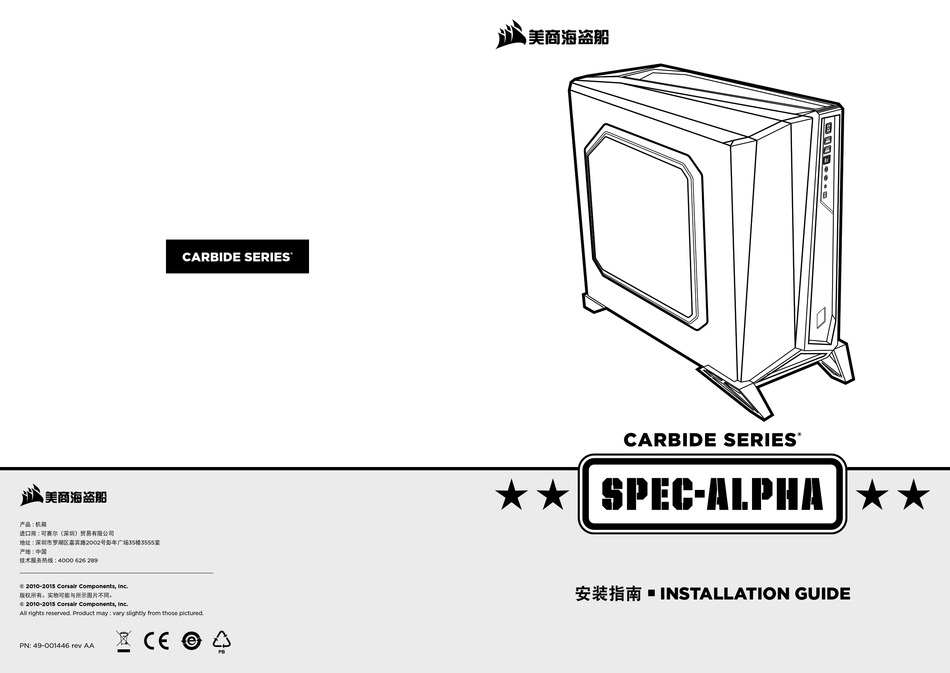

INSTALLATION GUIDE
© 2010-2015 Corsair Components, Inc.
安装指南
n
版权所有。实物可能与所示图片不同。
© 2010-2015 Corsair Components, Inc.
All rights reserved. Product may : vary slightly from those pictured.
PN: 49-001446 rev AA
Advertisement
Chapters
Table of Contents
Related Manuals for Corsair CARBIDE Series
Summary of Contents for Corsair CARBIDE Series
- Page 1 进口商 : 可赛尔（深圳）贸易有限公司 地址 : 深圳市罗湖区嘉宾路2002号彭年广场35楼3555室 产地 : 中国 技术服务热线 : 4000 626 289 INSTALLATION GUIDE © 2010-2015 Corsair Components, Inc. 安装指南 版权所有。实物可能与所示图片不同。 © 2010-2015 Corsair Components, Inc. All rights reserved. Product may : vary slightly from those pictured. PN: 49-001446 rev AA...
- Page 2 中文 ..................5-14 English: ............... 15-24...
-
Page 3: Table Of Contents
安装 HDD 和 SSD: ...............................12 安装其他 SSD: ................................12 连接风扇控制器: ................................13 安装前置 I/O 连接器: ..............................13 常见问题: ..................................14 恭喜！ 220mm 518mm 感谢您购买 Carbide Series SPEC-ALPHA 中塔游戏机箱。 凭借大胆的, 棱角分明的设计, SPEC-ALPHA 的外形分外引人注目。但是其内 在远比其外表更强大——现代的无光驱布局提供了卓越的散热能力, 内置 USB 3.0 支持, SSD 以及 3 速风扇控制器可为您提供极大的灵活性, 让您构建您想要 的几乎一切, 超大侧面板窗口让内部组件一览无余。... -
Page 4: 配件目录
CARBIDE SERIES SPEC-ALPHA ® 配件目录 机箱特点 I/O 面板 (2 个 USB 3.0 接口, 耳机/麦克风及电源/重置键) 可拆卸的前饰板 2 个 120mm 前置 LED 风扇 (可容纳 3 个) 后置 120mm 风扇 2 个顶部 120mm 风扇安装座 窗口化侧面板 MBD/HDD 螺丝 SSD/ODD 螺丝 束线带 底部 PSU 安装座和滤尘器... -
Page 5: 拆除侧面板
CARBIDE SERIES SPEC-ALPHA ® 1. 拆除侧面板 3. 安装 PCI-E/PCI 卡 只需拆除指旋螺钉，然后将侧面板 拆下插槽盖, 安装扩展卡, 向后滑动并滑离即可。 并根据需要用螺丝固定。 注意：Corsair 建议在组装系统时拆下 两个侧面板并将其放在一边，以防止 出现意外损坏。两个侧面板都是可互换 的，应当拆下以避免出现混乱。 2. 安装主板 4. 安装电源 SPEC-ALPHA STEP1 首先, 安装主板的 I/O 防护罩 (请 将 PSU 放置在机箱底部并与机箱 参阅主板手册的相关指南) 。 螺孔对齐, 然后使用电源附带的螺 丝固定 PSU 。... -
Page 6: 拆除前饰板
CARBIDE SERIES SPEC-ALPHA ® 5. 拆除前饰板 7. 安装 HDD 和 SSD 要拆除前饰板, 只需在按住固定它 只需向后拉开固位臂, 然后滑入 2.5" SSD 或 3.5" HDD, 直至固位 的卡舌的同时轻轻地将它从机箱中 拉出。 臂卡入原位。 SPEC-ALPHA Step 8 6. 拆除顶部面板 8. 安装其他 SSD 将 2.5" 驱动器与机箱的中间面板 从机箱的后上方卸下螺丝, 然后将 SPEC-ALPHA STEP5 顶部面板轻轻地向后滑动, 直到您... -
Page 7: 连接风扇控制器
3. 按机箱上的风扇速度选择器按 钮, 切换风扇速度。 10. 安装前置 I/O 连接器 2. 极性是否影响 I/O 面板电源和重置接头？ 请参阅主板手册确定前面板接头的 不, 仅影响 LED 接头。 位置和插脚引线。 3. 如果我收到的机箱受损或其中一台风扇不再工作, 我该与谁联系？ 请登录 www.corsair.force.com 申请 RMA, 我们可以更换受损的部件。 USB 3.0 HDD LED 4. 风扇可安装在哪里？ POWER SW POWER LED – 风扇安装位置 HD AUDIO... -
Page 8: Congratulations
Frequently asked questions: ..........................24 Congratulations! 220mm 518mm Thank you for purchasing the Carbide Series SPEC-ALPHA Mid-Tower Gaming Case. With its bold, angular design the SPEC-ALPHA is designed to draw attention to itself. But those looks are far more than skin deep –... -
Page 9: Accessory Kit Contents
CARBIDE SERIES SPEC-ALPHA ® Accessory Kit Contents Case Features I/O Panel (x2 USB 3.0, Headphone/Mic, and Power/Reset) Removable front fascia x2 Front 120mm LED fans (room for 3) Rear 120mm LED fan x2 Top 120mm fan mounts Windowed side panel... -
Page 10: Removing The Side Panels
CARBIDE SERIES SPEC-ALPHA ® 1. Removing the Side Panels 3. Installing PCI-E/PCI Card(s) Simply remove the Remove slot cover, install thumbscrews then slide the expansion card, and secure side panels back and out. with screw(s) as necessary. Note: Corsair recommends... -
Page 11: Removing The Front Fascia
CARBIDE SERIES SPEC-ALPHA ® 5. Removing the Front Fascia 7. Installing HDDs and SSDs To remove the front fascia, Simply pull back retention arm gently pull the front away from and slide in the 2.5" SSD or the case while pressing on the 3.5"... -
Page 12: Connecting The Fan Controller
4. Where can I mount a fan? Fan Mount Locations Front 2 x 140mm or 120mm (2 x 120mm included) 2 x 120mm Rear 120mm (included) Bottom 120mm Side To learn more about this case visit the product page at corsair.com...
