Wieland RST 20i4 Installation Instructions

Montageanleitung (Original) / Installation Instructions (translation)
RST 20i4/20i5/25i5
Steckverbinder 4-,5-polig
4-/5-pole Connector
Wichtige Information - bitte aufmerksam lesen
Dieses Beiblatt beschreibt die Montage der vier- und fünf-poligen gesis RST-Steckverbinder.
Bitte beachten Sie, dass elektrische Anschlüsse und Installationen ausschließlich von hierfür
ausgebildeten Fachkräften vorgenommen werden dürfen.
- Zusätzliche technische Hinweise unter www.wieland-electric.com
- Beachten Sie die jeweiligen länderspezifischen Installationsvorschriften.
- Bitte beachten Sie die Sicherheitshinweise am Ende des Dokuments.
Important information - please read carefully
This leaflet describes the mounting of the four and five pole gesis RST connectors. It is intended
for use by trained electricians only. Please observe the warnings and notes.
- Related technical information is available at www.wieland-electric.com
- Please find specific instructions at the end of this document.
- Please note the safety instructions at the end of this document.

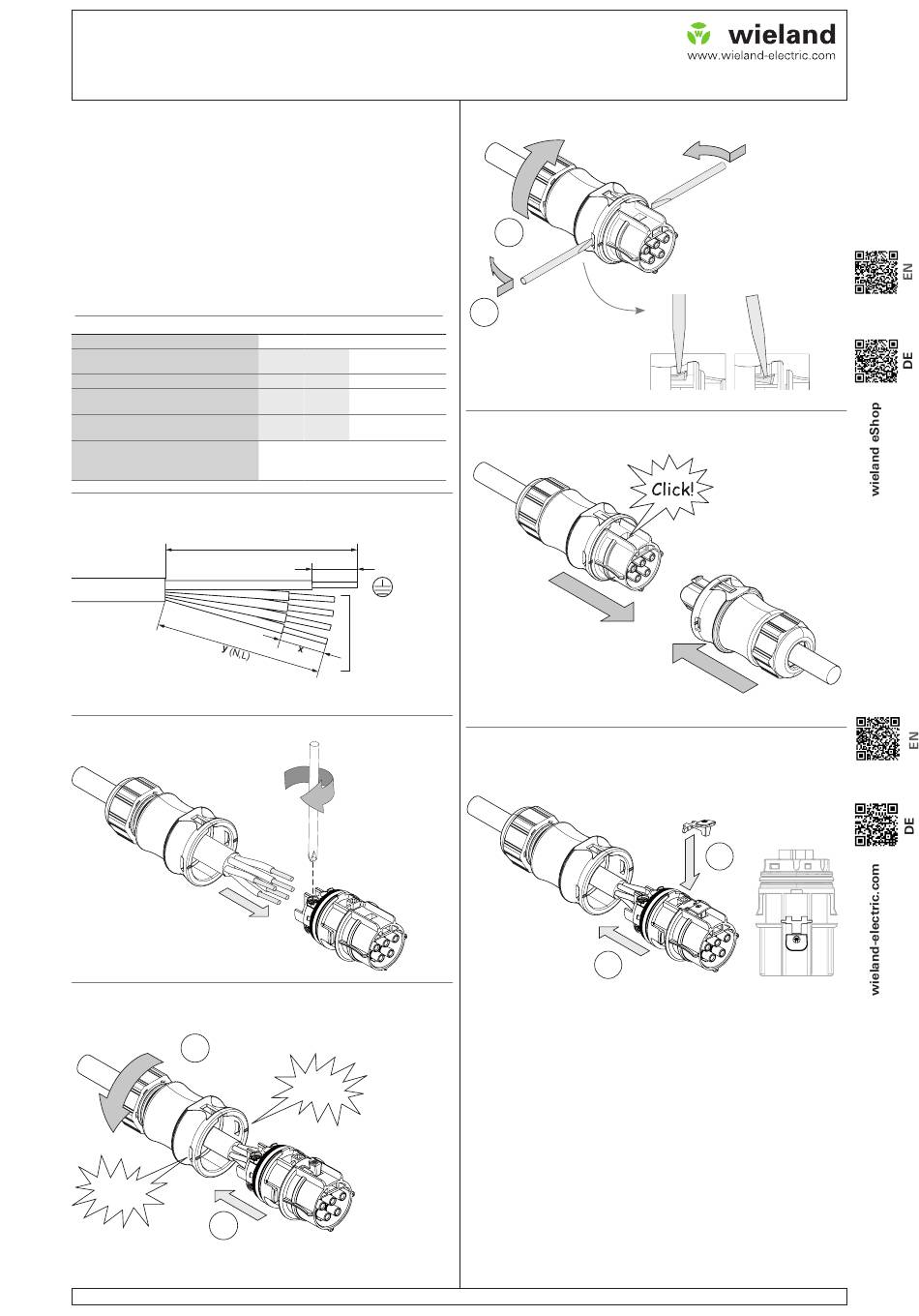

Schraub-Anschlüsse / Screw Connections
Zugentlastung / strain relief
Leiter / conductor
Abmantellänge y (mm) /
Dismantling length y (mm)
Abmantellänge y (Doppelanschluss) /
Dismantling length y (splitter connector)
Abisolierlänge x (mm) /
Insulation strip length x (mm)
Abmantellängen und Abisolierlängen (mm) /
Dismantling and insulation strip lengths (mm)
Leitermontage / Wire connection
Verschließen / Closing
2.
Click!
1.
Doc. # BA000279 – 07/2018 (Rev. F)
Einfach-Anschluss / Connector
∅ 6...10 / ∅ 10...14 ∅ 13...18
PE N,L PE N,L
31,5 26,5 42 37
45,5 40,5
8
(Leiterquerschnitt / conductor cross section
1,5 ... 4 mm²)
y (PE)
x
N,L
Schraubanschluss:
Antrieb PZ1,
Anzugsmoment
typ. 0,5 Nm
Screw connection:
Drive PZ1,
Tightening torque
typ. 0,5 Nm
Click!
Verschraubung:
Anzugsmoment
typ. 4+1 Nm
Screw connection:
Tightening torque
typ. 4+1 Nm
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel. +49 (951) 9324-0
Fax +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
Öffnen des Steckverbinders /
1.
2.
Detail
detail
Stecken und verriegeln /
Optional: Einsetzen der Handentriegelung /
Inserting the manual disconnect
2.
RST 20i4/20i5/25i5
Opening the connector
Plugging and locking
Sitz der
Handentriegelung
Position of the
manual disconnent
1.
