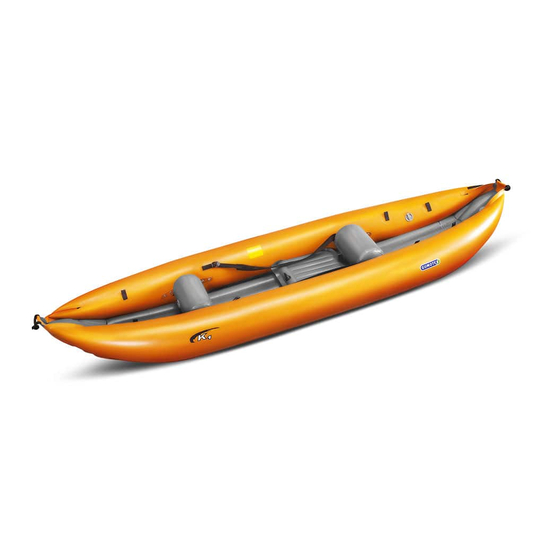

Gumotex K1 Owner's Manual

Hide thumbs Also See for K1:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
Příručka uživatele
• Rekreační plavidlo konstruované pro plavbu na chráněných vnitrozemských vodách a v pobřežních vodách,
kde lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do do 0,3 m včet-
ně, s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
• Člun je vyroben ve shodě s normou ČSN EN ISO 6185 - 1, kategorie IIIB.
• Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Rejstřík:
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
Obsahuje podrobný popis plavidla, dodávaného, nebo zabudovaného vy-
bavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte si ji,
prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo a nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si prosím pro Vaši bezpečnost a pohodlí,
zkušenosti s obsluhou a ovládáním před Vaší první samostatnou plavbou.
Váš prodejce, nebo národní jachtařská federace nebo klub Vám rádi do-
poručí příslušné kurzy nebo kvalifi kované instruktory.
Nevyplouvejte, dokud očekávané plavební podmínky (síla větru a výška
vln) nebudou odpovídat konstrukční kategorii vašeho plavidla a vy a vaše
posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte prosím, tuto příručku na bezpečném místě a předejte ji novému
majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační rozměry platí pro nahuštěný stav)
Délka středem (cm)
Šířka středem (cm)
Počet vzduchových komor
Rozměry složeného výrobku ve vaku cca (cm)
Rozměry složeného výrobku v kartonu (cm)
Max. provozní tlak
Hmotnost (kg)
Nosnost (kg)
KAJAK K1, KAJAK K2
Příručka uživatele
Príručka používateľa
Benutzerhandbuch
Manuel de l´utilisateur
Manual de usuario
Manuale dell'utente
Handleiding voor gebruikers
Podręcznik użytkownika
Пособие для пользователей
340
98
30
3 +1+2
76 × 50 × 34
15
100
1
15
40
User's manual
VERZE 3/2016
390
100
30
3 + 2 + 3
71 × 61 × 36
20
200
2
15
40
1
5
9
13
17
21
25
29
33
37
41
CZ
2
2
2
3
3
3
3
3
3
4
4
1
