Truma Mover SE R Quick Start Manual

Motorbürsten
Motorbürsten
Lieferumfang für eine
Antriebseinheit
Kabelbinder
Bürstensatz verkabelt 4x
Hohlnieten 8x
Benötigtes Werkzeug
Torx 20
Steckschlüssel 7 mm
Bohrmaschine
Bohrer 8 mm
Hohlnietzange
Durchschlag 4 mm
Hammer
Seitenschneider
Drehmomentschlüssel (5 – 50 Nm)
Zange für Sicherungsring (außen)
2 Schlitzschraubendreher
Abbildung zeigt Antriebseinheit A
Illustration shows drive assembly A
La figure répresente unité d'entraîn la version A
1
G
2
1 2

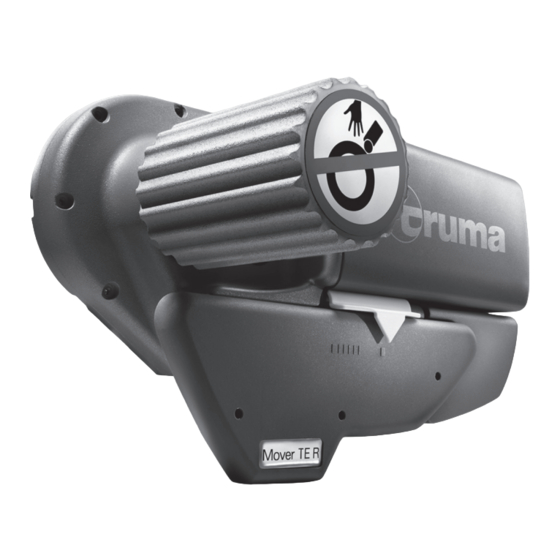

Mover® SE R / TE R / TE R4
Motor brushes
Delivery scope for one drive unit
Cable tie
Brush set, individual 4x
Tubular rivets 8x
Required tools
Torx 20
Socket wrench 7 mm
Drill
Drill bit 8 mm
Tubular rivet pliers
Punch 4 mm
Hammer
Cutter
Torque wrench (5 – 50 Nm)
Pliers for the locking ring (outer)
2 slotted screwdriver
4
3
3 4
Fournitures pour une unité
d'entraînement
Serre-câbles
4 kits de balais individuels
8 rivets tubulaires
Outils requis
Torx 20
Clé à pipe de 7 mm
Perceuse
Foret de 8 mm
Pince à riveter
Poinçon de 4 mm
Marteau
Coupeuse latérale
Clé dynamométrique (5 – 50 Nm)
Pince pour rondelle élastique
(extérieure)
2 tournevis à fente
5 Nm
1
2
5 Nm
Balais moteur
