Aufbau / Einbau

5.1

Aufbau

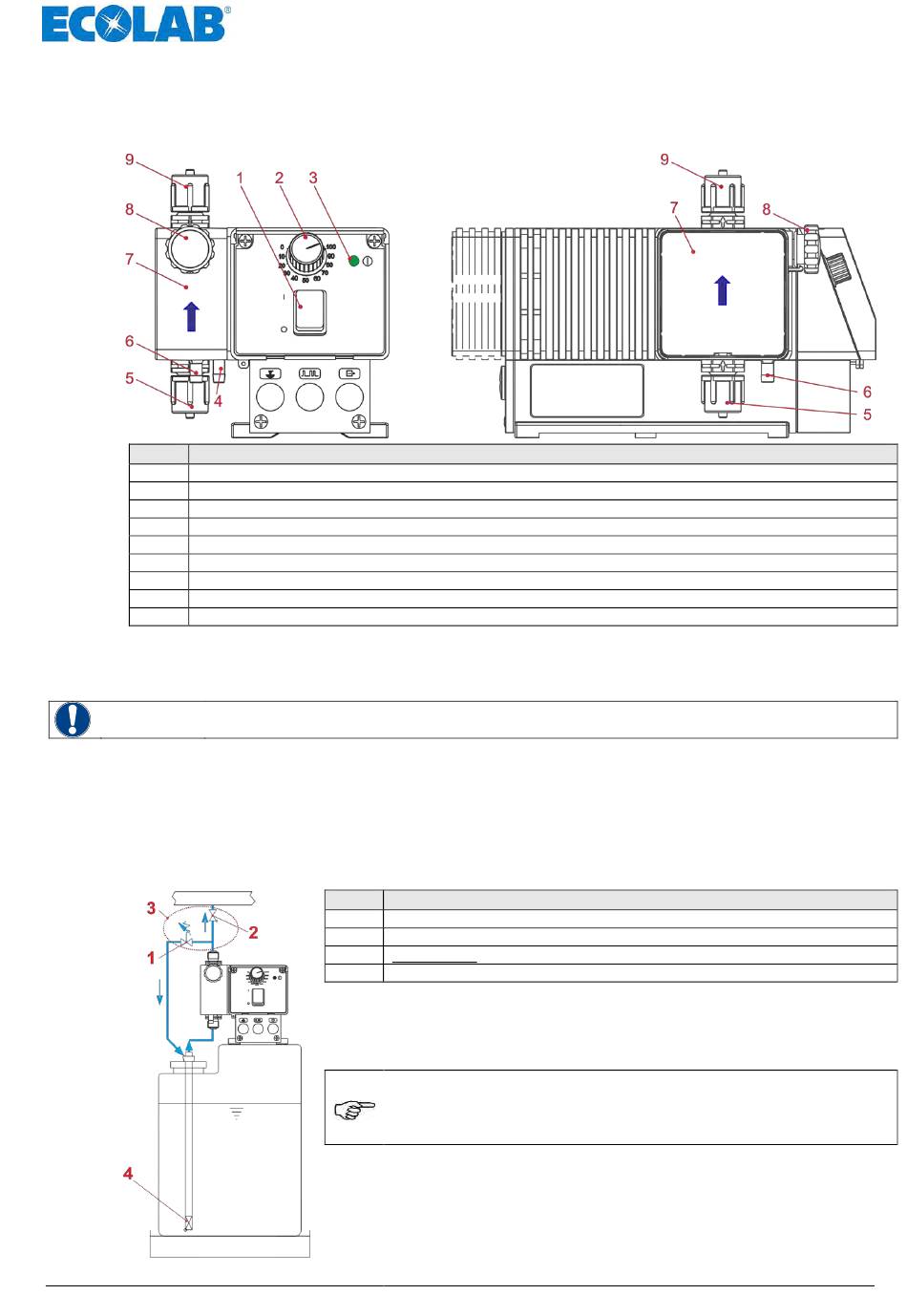

Abb. 5.1
Pos. Bezeichnung
1 Ein-/Ausschalter
2 Drehknopf für Hublängeneinstellung
3 LED grün (betriebsbereit)
4
Membranbruchablauf
5 Saugventil (Anschluss saugseitig)
6 Entlüftungsanschluss (Behälterrückführung!)
7 Pumpenkopf
8 Entlüftungsschraube
9
Druckventil (Anschluss druckseitig)
5.2

Einbau

Die Installation ist nur durch zugelassene Fachkräfte durchzuführen und die allgemeinen
ACHTUNG
Richtlinien und örtlichen Installationsvorschriften zu beachten!
• Die Dosierpumpe sollte an gut zugänglicher, frostgeschützter Stelle montiert werden.
• Die Umgebungstemperatur darf + 40° C nicht übersteigen.
• Die Einbaulage des Gerätes muss waagrecht sein.
5.3

Einbauschema

417101339_EMP_II_E10
Pos. Bezeichnung
1 Überströmventil
2 Druckhalteventil
3
Ersatzweise: Mehrfunktionsventil
4
Sauglanze bzw. Bodensaugventil
Abb. 5.2
Dosier-/Druckhalte- und Überdruckventile können
durch ein Mehrfunktionsventil (MFV) aus unserem
HINWEIS
Lieferprogramm ersetzt werden, welches all diese
Funktionen vereint.
