Konig & Meyer 12140 Manual

12140 Universal-Tischstativ
- Tischpult mit großer und stufenlos neigbarer Auflageplatte für den mobilen Einsatz.
- Besonders geeignet zur Aufnahme von Laptops oder sonstigem Multimedia-Equipment, da eine
- Freimachung im Auflagewinkel für eine leicht zugängliche Anschlussleiste sorgt.
- Ebenso gut trägt das Pult Manuskripte, Redetexte, Bücher, Ordner etc.
- Stabile, ergonomische Auflageplatte mit Schnellwechselhalterung.
- Zusammenklappbares Dreibeinstativ für einfachen Transport.
- Schnell auf- und abgebaut; ohne Einsatz von Werkzeugen.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- max. belastbar bis 4 kg.
- auf mittige Belastung achten.
- auf geeigneten und ebenen Untergrund achten.
- die Möglichkeit das Produkt zusammen-
- zuklappen birgt naturgemäß Einklemmgefahren:
- Umsichtige Handhabung bei Aufbau, Betrieb
- und Abbau sind daher unverzichtbar.
- die Gummischoner sind aus hochwertigem
- Material und so weit wie möglich frei von
- Weichmachern; trotzdem empfiehlt es sich das
- Stativ nach Gebrauch von der Tischplatte zu
- entfernen, da wir für die Qualtität der
- Untergründe keine Gewähr übernehmen können.

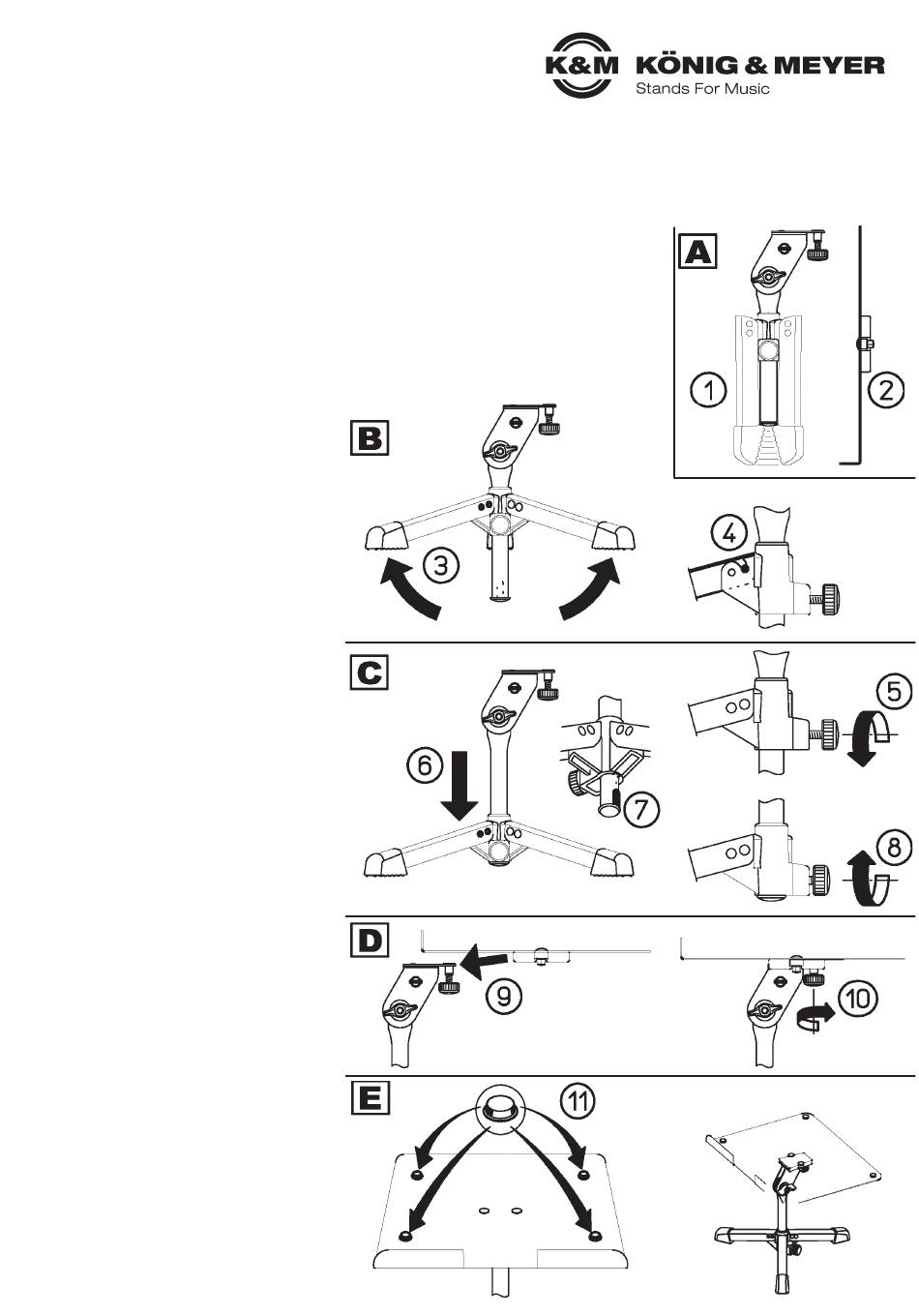

AUFSTELLANLEITUNG
A. Der Aufbau des Universal-Tischstativs ist
A. denkbar einfach. Lediglich die Auflageplatte 2
A. muss noch mit dem ansonsten vollständig
A. vormontieren Stativ 1 verbunden werden.
B. Füsse 3 nach außen klappen bis sie fühlbar
B. einrasten 4.
C. Sockelschraube lösen 5, Fußgestell bis zum
C. Anschlag nach unten ziehen 6 - dazu den
C. Steg am Rohrende in die Nut des Sockels
C. schieben 7. Sockelschraube wieder
C. festdrehen 8.
D. Steckschuh der Auflageplatte auf Blechprisma
D. des Gelenks schieben 9 und diese
D. Verbindung durch Festdrehen der Rändel-
D. schraube 10 sichern.
E. Gumminoppen an geeigneter Stelle auf Platte
E. kleben 11, um bei Bedarf eine rutschfeste
E. Unterlage zu schaffen.
Die Demontage erfolgt in umgekehrter Reihen-
folge (aufgeklebte Gumminoppen sollten an der
Platte verbleiben).
