Konig & Meyer 12190 Manual

12190 Laptop-Ständer
- Stylisch und platzsparend, ein Must-have für den mobilen DJ und Musiker.
- Stabil und trotzdem leicht dank einer Materialkombination aus Stahl und Aluminium
- Aufbau und Einstellung erfolgt im Handumdrehen ohne Einsatz von Werkzeug
- Die Auflageplatte...
- ...befindet sich in ~320 mm Höhe und bietet reichlich Platz für Geräte darunter,
- ...verfügt über verstellbare Anschläge die sich allen gängigen Laptopmodellen,
- Mixern, CD-Playern, etc. anpassen lassen,
- ...kann mit minimalem Aufwand in Stufen zu 8° geneigt werden,
- ...bietet Platz für 4 geräteschonende Auflage-Pads die individuell aufgeklebt werden,
- ...misst in der Breite 304 mm und in der Tiefe 264 mm (Nutzfläche: 270 x 230 mm)
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich -
tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Belastung: 8 kg
- Nur für den Innenbereich, nicht in Feuchträumen
- Der Untergrund muss tragfähig und eben sein.
- Gerät stets zentrisch platzieren und diesen Zustand
- regelmäßig prüfen
- Änderungen am Stativ (Position, Neigung) immer im
- unbelasteten Zustand vornehmen
- Prüfen Sie regelmäßig die Festigkeit der Installation,
- insbesondere der Schraubverbindungen
- Die Möglichkeit das Produkt zu verstellen birgt
- naturgemäß Einklemmgefahren: umsichtige
- Handhabung ist daher unverzichtbar
- Ein beschädigtes Produkt darf zunächst nicht weiter
- eingesetzt werden bzw. erst nach qualifizierter
- Instandsetzung
AUFSTELL-/
BEDIENUNGSANLEITUNG
1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig
vorhanden und soweit erkennbar in Ordnung sind.
a Laptopstativ (vormontiert)
Zubehörbeutel (6-12190-1-00), Inhalt:
b Anschlagbolzen (je 2x)
b.1 Flügelmutter 21 mm/M5
b.2 U-Scheibe ø 5,3/10 mm
b.3 Anschlagbolzen ø 8/M5
b.4 Gummikappe ø 15 mm
c Gumminoppen
C - 3 Streifen mit je 4 selbstklebenden Noppen ø 12 mm

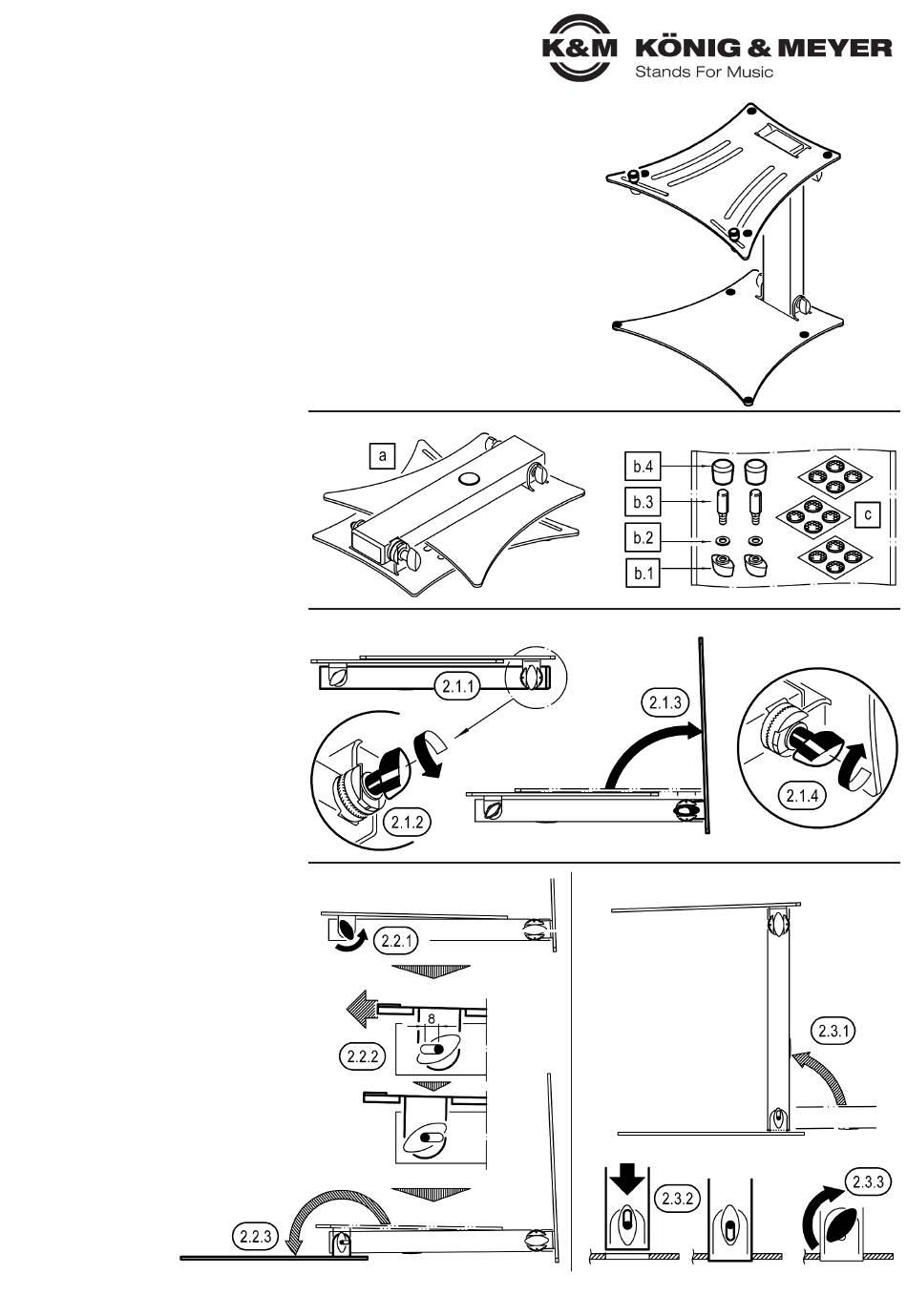

2. AUFSTELLEN und MONTIEREN
2.1 AUFLAGEPLATTE:
2.1.1 Laptopstativ a aus dem Karton nehmen und auf
2.1.1 dem Rohr ablegen.
2.1.2 Große Flügelmutter lockern bis sich die Verzahnung
2.1.2 der Rastscheiben nicht mehr im Eingriff befindet.
2.1.3 Auflageplatte senkrecht hochklappen und diese
2.1.3 Position fixieren durch...
2.1.4 ...Festziehen der Flügelmutter.
2.1.5 HINWEIS
2.1.5 Die Zahnspitzen dürfen nicht aufeinander gepresst
2.1.5 werden. Zuvor die Rastscheiben leicht gegenein-
2.1.5 ander verdrehen (s. Abb. 3.6).
2.2 FUSSPLATTE:
2.2.1 Beide Flügelmuttern der Fußplatte leicht lockern.
2.2.2 Fußplatte ggf. bis zum Anschlag nach außen
2.2.2 schieben (8 mm)...
2.2.3 ...und aufklappen bis sie auf den Boden aufliegt.
2.3 STANDROHR:
2.3.1 In senkrechte Position anheben...
2.3.2 ...und bis zum Anschlag sanft in die Aussparung
2.3.2 tauchen lassen.
2.3.3 Beide Flügelmuttern der Fußplatte wieder festziehen.
Der Zusammenbau, insbesondere für Transport oder
Lagerung, erfolgt umgekehrter Reihenfolge.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12190-024-56 Rev.01 03-80-966-00 5/24
