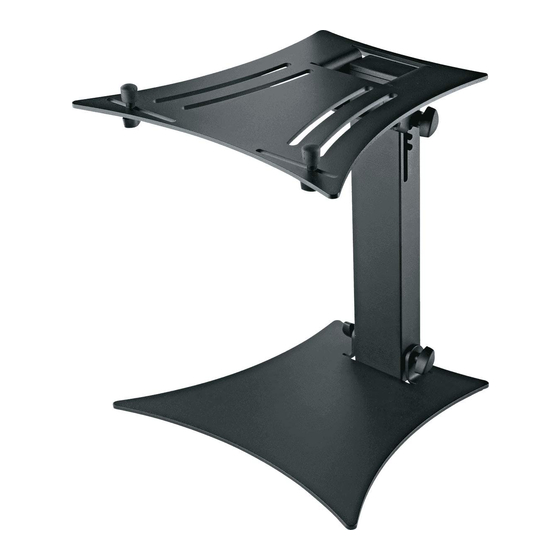

12190 Laptop-Ständer
- Stylisch und platzsparend, ein Must-have für den mobilen DJ und Musiker.
- Stabil und trotzdem leicht dank einer Materialkombination aus Stahl und Aluminium
- Aufbau und Einstellung erfolgt im Handumdrehen ohne Einsatz von Werkzeug
- Die Auflageplatte...
- ...befindet sich in ~320 mm Höhe und bietet reichlich Platz für Geräte darunter,
- ...verfügt über verstellbare Anschläge die sich allen gängigen Laptopmodellen,
- Mixern, CD-Playern, etc. anpassen lassen,
- ...kann mit minimalem Aufwand in 4 Positionen geneigt werden: 0° - 15° - 25° - 35°
- ...bietet Platz für 4 geräteschonende Auflage-Pads die individuell aufgeklebt werden
- ...misst in der Breite 304 mm und in der Tiefe 264 mm (Nutzfläche: 270 x 230 mm)
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich -
tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Belastung: 8 kg
- Nur für den Innenbereich, nicht in Feuchträumen
- Der Untergrund muss tragfähig und eben sein.
- Gerät stets zentrisch platzieren und diesen Zustand
- regelmäßig prüfen
- Änderungen am Stativ (Position, Neigung) immer im
- unbelasteten Zustand vornehmen
- Prüfen Sie regelmäßig die Festigkeit der Installation,
- insbesondere der Schraubverbindungen
- Die Möglichkeit das Produkt zu verstellen birgt
- naturgemäß Einklemmgefahren: umsichtige
- Handhabung ist daher unverzichtbar
- Ein beschädigtes Produkt darf zunächst nicht weiter
- eingesetzt werden bzw. erst nach qualifizierter
- Instandsetzung
AUFSTELL-/
BEDIENUNGSANLEITUNG

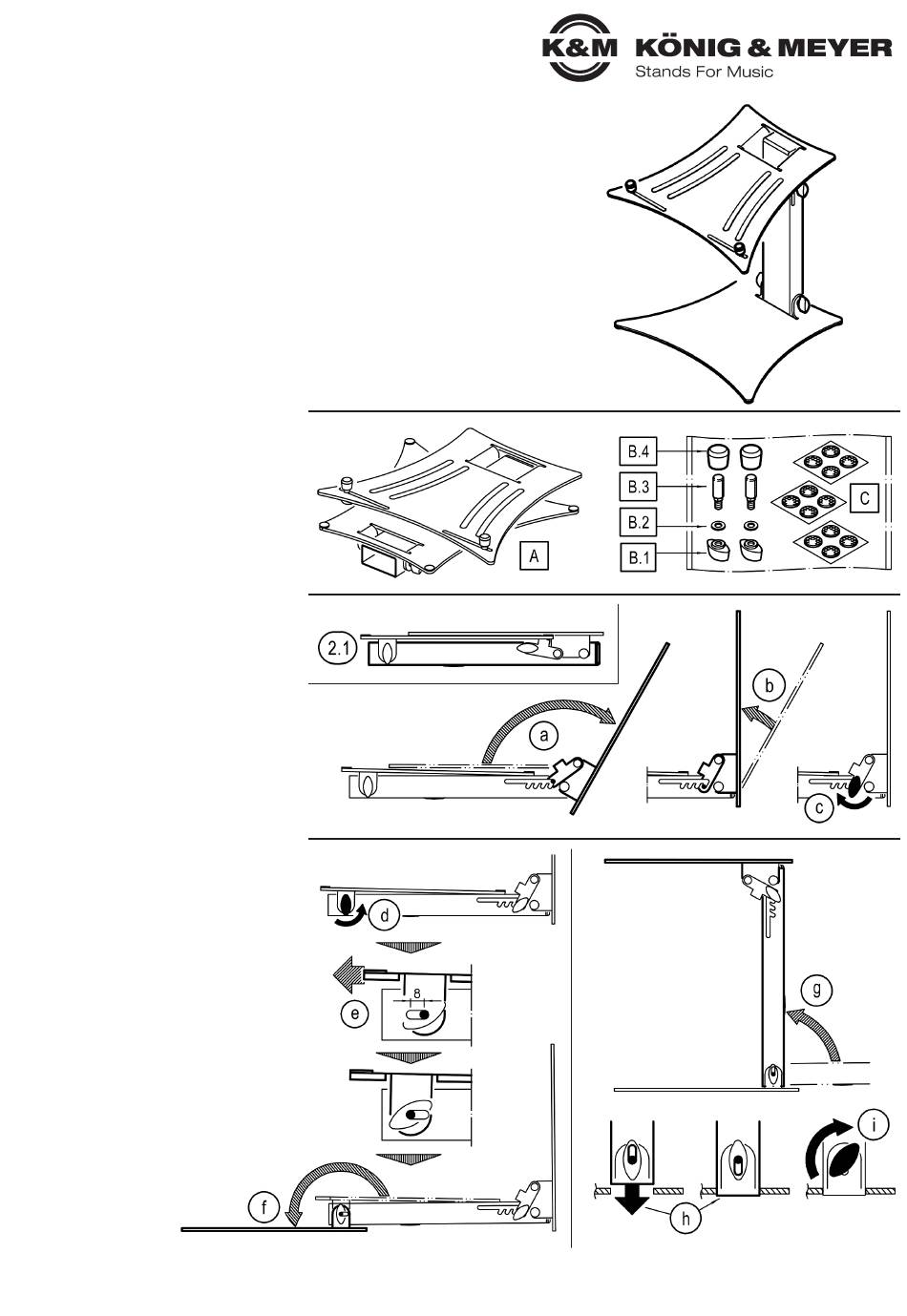

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig
vorhanden und soweit erkennbar in Ordnung sind.
A Laptopstativ (vormontiert)
B Anschläge (je 2x) - im Zubehörbeutel:
B B.1 Flügelmutter 21 mm/M5
B B.2 U-Scheibe ø 5,3/10 mm
B B.3 Anschlagbolzen ø 8/M5
B B.4 Gummikappe ø 15 mm
C Gumminoppen - im Zubehörbeutel
C - 3 Streifen mit je 4 selbstklebenden Noppen ø 13 mm
2. AUFSTELLEN und MONTIEREN
2.1 LAPTOPSTATIV A aus dem Karton nehmen
2.1 und auf dem Rohr ablegen.
2.2 AUFLAGEPLATTE:
2.2 a Auflageplatte bis zum Anschlag nach außen klappen
2.2 b Durch leichtes Zurückklappen taucht die Querstange
2.2 b in den obersten der 4 Schlitze, wodurch die Platte in
2.2 b der 90°-Stellung positioniert wird.
2.2 c Beide Flügelmuttern der Querstange festziehen
2.3 FUSSPLATTE:
2.3 d Beide Flügelmuttern der Fußplatte leicht lockern
2.3 e Fußplatte ggf. bis zum Anschlag nach außen
2.3 e schieben (8 mm)...
2.3 f ...und aufklappen bis sie auf den Boden aufliegt
2.4 STANDROHR:
2.4 g In senkrechte Position anheben...
2.4 h ...und bis zum Anschlag sanft in die Aussparung
2.4 h tauchen lassen
2.4 i Beide Flügelmuttern der Fußplatte wieder festziehen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12190-000-56 Rev.10 03-80-347-00 4/19
