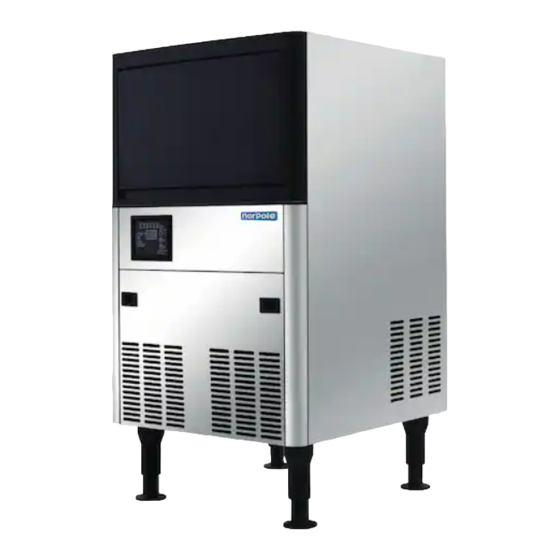

- Page 1 NORPOLE Commercial Undercounter Ice Maker User’s Manual Models: NPCIM90B, NPCIM120H, NPCIM160H, NPCIM210, NPCIM280 READ THIS MANUAL CAREFULLY BEFORE USING YOUR COMMERCIAL ICE MAKER AND KEEP IT FOR FUTURE REFERENCE.
-
Page 2: Registration
NORPOLE PRODUCT REGISTRATION Thank you for purchasing a Norpole Commercial product. The first step to protect your new product is to complete the product registration on our website: https://mcappliance.com/product-registration. The benefits of registering your product include the following: 1. Registering your product will allow us to contact you regarding a safety notification or product update. -
Page 3: Table Of Contents
TABLE OF CONTENTS REGISTRATION ..............................2 IMPORTANT INFORMATION ..........................4 IMPORANT SAFETY INSTRUCTIONS ........................5 SPECIFICATIONS..............................7 INSTALLATION INSTRUCTIONS..........................8 OPERATION INSTRUCTIONS..........................10 CARE AND MAINTENANCE...........................12 TROUBLESHOOTING ............................14 WARRANTY ................................16... -
Page 4: Important Information
Important Information Please pay attention to the following warning labels on the ice maker: The label indicates a hazardous voltage. There is a risk The label indicates a hazardous voltage. There is a risk of electric shock. of electric shock. The label indicates a flammable foaming agent The label indicates a flammable refrigerant “R290”... -
Page 5: Imporant Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING Hazards or unsafe practices which COULD result in severe personal injury or death. CAUTION Hazards or unsafe practices which COULD result in minor personal injury or property damage. Read all instructions before using the appliance. CAUTION: Installation, maintenance and repair should only be performed by certified professionals. Improper installation could result in serious harm or death and may void your warranty. - Page 6 For the ice maker with flammable refrigerant R290: DANGER RISK FIRE EXPLOSION. MANUAL/OWNER'S GUIDE BEFORE ATTEMPTING TO • FLAMMABLE REFRIGERANT USED. DO NOT USE SERVICE THIS PRODUCT. SAFETY PRECAUTIONS MUST BE FOLLOWED. MECHANICAL DEVICES DEFROST REFRIGERATOR. DO NOT PUNCTURE REFRIGERANT •...
-
Page 7: Specifications
SPECIFICATIONS Figure 1 ▲ Model NPCIM90B ▲ Model NPCIM120H 30.0" (762mm) 14.8" (375mm) 22.6" (575mm) 33.5" (850mm) 19.7" (500mm) 23.2" (590mm) 38.2" (970mm) 26.0" (660mm) 27.0" (685mm) Model NPCIM160H, NPCIM210, NPCIM280 Dimensions (LxWxH) Ice Making Model Bin Capacity Weight Inches (mm) Capacity 14.8”... -
Page 8: Installation Instructions
INSTALLATION CAUTION: Read all instructions before installing INSTALLATION LOCATION The ice maker should be installed in a proper location meeting the following conditions: • Indoors, not more than 6,560 ft (2,000 meters) above sea level. • Ambient temperature: 40° - 104°F (5-40°C). For optimal ice making performance, operate in ambient temperatures between 60°F - 80°F (16°C - 27°C). •... - Page 9 INSTALLING THE ICE MAKER Verify that the unit is in good condition and all parts and accessories are present. Check the model and serial number on the label and write them down for reference. Open the bin door and remove the packaging tape from the ice thickness sensor and the flap. They are used to avoid possible damage during transportation only.
-
Page 10: Operation Instructions
OPERATION After installation, connect the water source and turn on the power supply, and the machine will come on and start working. Please confirm that the machine is operating normally when you turn it on for the first time. CONTROL PANEL AND DISPLAY a. - Page 11 STARTUP AND OPERATION Before starting up the ice maker, please check and confirm the following: ● All packing materials have been removed. ● All accessories have been removed from the ice bin. ● The unit is properly leveled. ● The water pipe is securely connected and the valve is open. ●...
-
Page 12: Care And Maintenance
ALWAYS make sure to keep the area around the ice maker clean, and that nothing is blocking the vents. Clean the exterior of the unit with a mild detergent and wipe clean. If necessary, use a commercial stainless steel cleaner or polish. Model NPCIM90B NOTE: Stainless steel may rust without proper care and maintenance. - Page 13 CLEAN FUNCTION NOTE: ALWAYS empty the ice bin and make sure there is no ice on the evaporator before running the cleaning function. NOTE: ALWAYS clean and sterilize the ice bin, ice sliding board, water distribution pipe, water supply pipe, and water pump, then rinse completely. •...
-
Page 14: Troubleshooting
TROUBLESHOOTING Before requesting any service on your unit, please check the following points: Check the water supply: ● Verify that there is water in the water trough. ● Make sure the water pressure is between 1.3-5.5 bar, and the water temperature is between 41-95°F (5-35°C). ●... - Page 15 DISPLAY ERROR CODES If the display shows any of these codes, check the unit before calling for customer service. CODE CAUSE MODE Sleep mode. Unit will recover Water Curtain or Ice Full Switch Fault after water curtain is reset. Ice Harvest Overtime Sleep Mode High Temperature Fault Sleep Mode...
-
Page 16: Warranty
LIMITED WARRANTY Norpole, Inc. warrants each new Commercial Ice Maker to be free from defects in material and workmanship and agrees to remedy any such defect or to furnish a new part(s) (at the company’s option) for any part(s) of the unit that has failed during the warranty period. Parts and labor expenses are covered on this unit for a period of one year from the date of purchase. - Page 17 NORPOLE Máquina de hielo comercial, bajo mostrador Manual del usuario Modelo: NPCIM90B, NPCIM120H, NPCIM160H, NPCIM210, NPCIM280 LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR LA MÁQUINA DE HIELO COMERCIAL Y CONSÉRVELO PARA FUTURAS REFERENCIAS.
-
Page 18: Registro
NORPOLE REGISTRO DEL PRODUCTO Gracias por comprar un producto Norpole Commercial. El primer paso para proteger su nuevo producto es completar el registro del producto en nuestro sitio Web: https://mcappliance.com/product-registration. Beneficios de registrar este producto: 1. El registro del producto nos permitirá contactarlo con relación a un aviso de seguridad o actualización del producto 2. - Page 19 CONTENIDO REGISTRO ................................18 INFORMACIÓN IMPORTANTE ..........................20 INSTRUCCIONES DE SEGURIDAD IMPORTANTES ....................21 ESPECIFICACIONES ...............................23 INSTRUCCIONES DE INSTALACIÓN ........................24 INSTRUCCIONES DE OPERACIÓN .........................26 CUIDADO Y MANTENIMIENTO ..........................28 SOLUCIÓN DE PROBLEMAS ..........................30 GARANTÍA ................................32...
-
Page 20: Información Importante
Información importante Preste atención a las siguientes etiquetas de advertencia en la máquina de hielo: La etiqueta indica tensión peligrosa. Riesgo de descarga La etiqueta indica tensión peligrosa. Riesgo de descarga eléctrica. eléctrica. La etiqueta indica un agente espumante inflamable. La etiqueta indica que se usa el refrigerante inflamable “R290”. -
Page 21: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES ADVERTENCIA Peligros o prácticas inseguras que PODRÍAN provocar lesiones personales graves o la muerte. PRECAUCIÓN Peligros o prácticas inseguras que PODRÍAN provocar lesiones personales leves o daños materiales. Lea todas las instrucciones antes de utilizar el aparato. PRECAUCIÓN: La instalación, el mantenimiento y la reparación solo deben ser realizados por profesionales certificados. - Page 22 Para la máquina de hielo con refrigerante inflamable R290: PELIGRO: RIESGO DE INCENDIO O EXPLOSIÓN. SE CONSULTE EL MANUAL DE REPARACIONES O LA • UTILIZA REFRIGERANTE INFLAMABLE. NO UTILIZAR GUÍA DEL PROPIETARIO ANTES DE REALIZAR EL DISPOSITIVOS MECÁNICOS PARA DESCONGELAR SERVICIO DE MANTENIMIENTO DEL PRODUCTO.
-
Page 23: Especificaciones
ESPECIFICACIONES Figure 1 ▲ Modelo NPCIM90B ▲ Modelo NPCIM120H 30.0" (762mm) 14.8" (375mm) 22.6" (575mm) 33.5" (850mm) 19.7" (500mm) 23.2" (590mm) 38.2" (970mm) 26.0" (660mm) 27.0" (685mm) Modelo NPCIM160H, NPCIM210, NPCIM280 Capacidad de Capacidad del Dimensiones (LxWxH) Modelo Peso depósito de hielo Pulg. -
Page 24: Instrucciones De Instalación
INSTALACIÓN PRECAUCIÓN: Lea todas las instrucciones antes de instalar. LUGAR DE INSTALACIÓN La máquina de hielo debe instalarse en un lugar adecuado que cumpla las siguientes condiciones: • La máquina de hielo debe instalarse en un lugar adecuado que cumpla las siguientes condiciones: •... - Page 25 INSTALACIÓN DE LA MÁQUINA DE HIELO Verifique que el equipo esté en buenas condiciones y que todas las piezas y accesorios estén presentes. Verifique el modelo y el número de serie en la etiqueta y tome nota de ellos para referencia. Abra la puerta del depósito de hielo y retire la cinta de embalaje del sensor de espesor de hielo y la solapa.
-
Page 26: Instrucciones De Operación
FUNCIONAMIENTO Luego de la instalación, conecte la fuente de agua y encienda el suministro eléctrico: la máquina se encenderá y comenzará a funcionar. Confirme que la máquina esté funcionando normalmente cuando la encienda por primera vez. PANEL DE CONTROL Y PANTALLA a. - Page 27 ARRANQUE Y OPERACIÓN Antes de poner en funcionamiento la máquina de hielo, revise y confirme lo siguiente: ● Se han retirado todos los materiales de embalaje. ● Se han retirado todos los accesorios del depósito de hielo. ● El equipo está debidamente nivelado. ●...
-
Page 28: Cuidado Y Mantenimiento
SIEMPRE asegúrese de que el área alrededor de la máquina de hielo esté limpia y que nada obstruya las ventilaciones. Limpie el exterior de el equipo con detergente suave y seque. De ser necesario utilice limpiador o pulidor comercial para acero inoxidable. Model NPCIM90B NOTA: El acero inoxidable podría oxidarse si no se le da el cuidado y mantenimiento correctos. - Page 29 FUNCIÓN DE LIMPIEZA NOTA: SIEMPRE vacíe el depósito de hielo y asegúrese de que no quede hielo en el evaporador antes de iniciar la función de limpieza. NOTA: SIEMPRE limpie y esterilice el depósito de hielo, la bandeja deslizante por la que baja el hielo, las tuberías de distribución y suministro de agua, y la bomba de agua;...
-
Page 30: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Antes de solicitar algún servicio al equipo, verifique los siguientes puntos: Controle el suministro de agua: ● Verificar que hay agua en la tolva. ● Asegúrese de que la presión de agua sea de 1.3–5.5 bares y que la temperatura del agua sea de 41–95 °F (5–35 °C). ●... - Page 31 CÓDIGOCAUSAMODO CODE CAUSA MODO Modo de suspensión El equipo se Falla del interruptor de cortina de recuperará luego que se restablezca la agua o hielo lleno cortina de agua Se pasó el tiempo de recolección Modo de suspensión de hielo Falla por alta temperatura Modo de suspensión Modo de suspensión El equipo volverá...
-
Page 32: Garantía
GARANTÍA LIMITADA Norpole, Inc. garantiza que cada máquina de hielo nueva carece de defectos en los materiales y en la mano de obra, y acuerda remediar cualquier defecto o proporcionar la(s) pieza(s) nueva(s), por cualquier/cualesquiera pieza(s) del equipo que haya(n) fallado durante el período de garantía (a discreción de la compañía).
