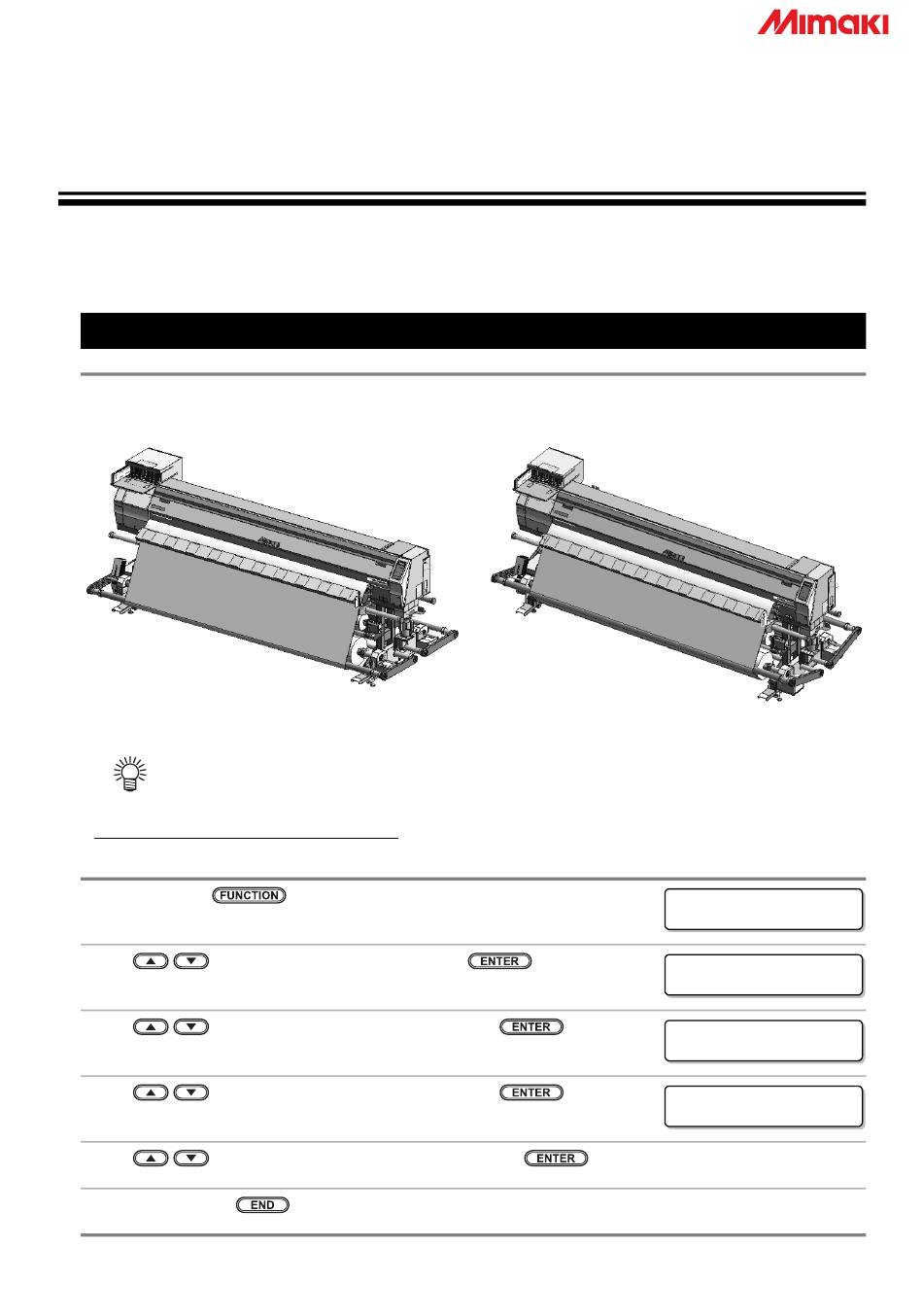

JV34-260
シ リ ー ズ 巻取／繰出装置 補足説明書
JV34-260 Series Take-up/Feeding Device Supplement
この度は JV34-260 シリーズをお買い上げ頂き、誠にありがとうございます。
Thank you very much for your purchase of the JV34-260 series.
本紙は、JV34-260 シリーズでお使いになる様々な種類のメディアを、安定して搬送するための補足説明書となり
ます。
本紙をよくお読み頂き、ご使用になるメディアの特性に合った設定で巻取 / 繰出装置をお使いください。
重量メディア巻取装置 / 繰出装置の調整機能
1.
巻取テンションバー 動作位置設定
• 巻き取り側のテンションバーの動作位置を [ タカイ ] または [ ヒクイ ] の 2 段階に設定できます。
動作位置を [ ヒクイ ] に設定
• 巻取テンションバーの動作位置は、お買い上げ時は [ ヒクイ ] に設定されています。
• 巻取中のロールに、シワが出やすい場合などに [ タカイ ] に設定することをお勧めします。
テンションバー動作位置の設定方法
テンションバーの動作位置は、次の操作で設定してください。
(1) ローカルで
(2)
を押して [ マシンセッテイ ] を選び、
(3)
を押して [ クリダシ＆マキトリ ] を選び、
(4)
を押して [ テンションバーイチ ] を選び、
(5)
を押して [ タカイ ] または [ ヒクイ ] を選び、
(6) 終了するとき、
キーを押す
キーを数回押す
1
動作位置を [ タカイ ] に設定
F U N C T I O N
セッテイ
キーを押す
マシン セッテイ
カンソウ ファン
キーを押す
ク リ タ ゛ シ ＆ マキ ト リ
ソウチ センタ ク
キーを押す
ク リ タ ゛ シ ＆ マキ ト リ
テンシ ョ ンハ ゛ ー イチ
キーを押す
< E N T >
< e n t >
< e n t >
: ヒ ク イ
