Barre d'outils (de gauche à droite)
État de la connexion
n
Importer dans l'appareil
n
Exporter depuis l'appareil
n
Sélection :
« block write mode » (les variables peuvent d'abord être éditées, sans être transférées)
ou
« direct mode » (les variables sont transférées immédiatement après modification).

Commandes

Chargement des paramètres modifiés (flèche jaune vers le bas)
n
Barre de progression
n

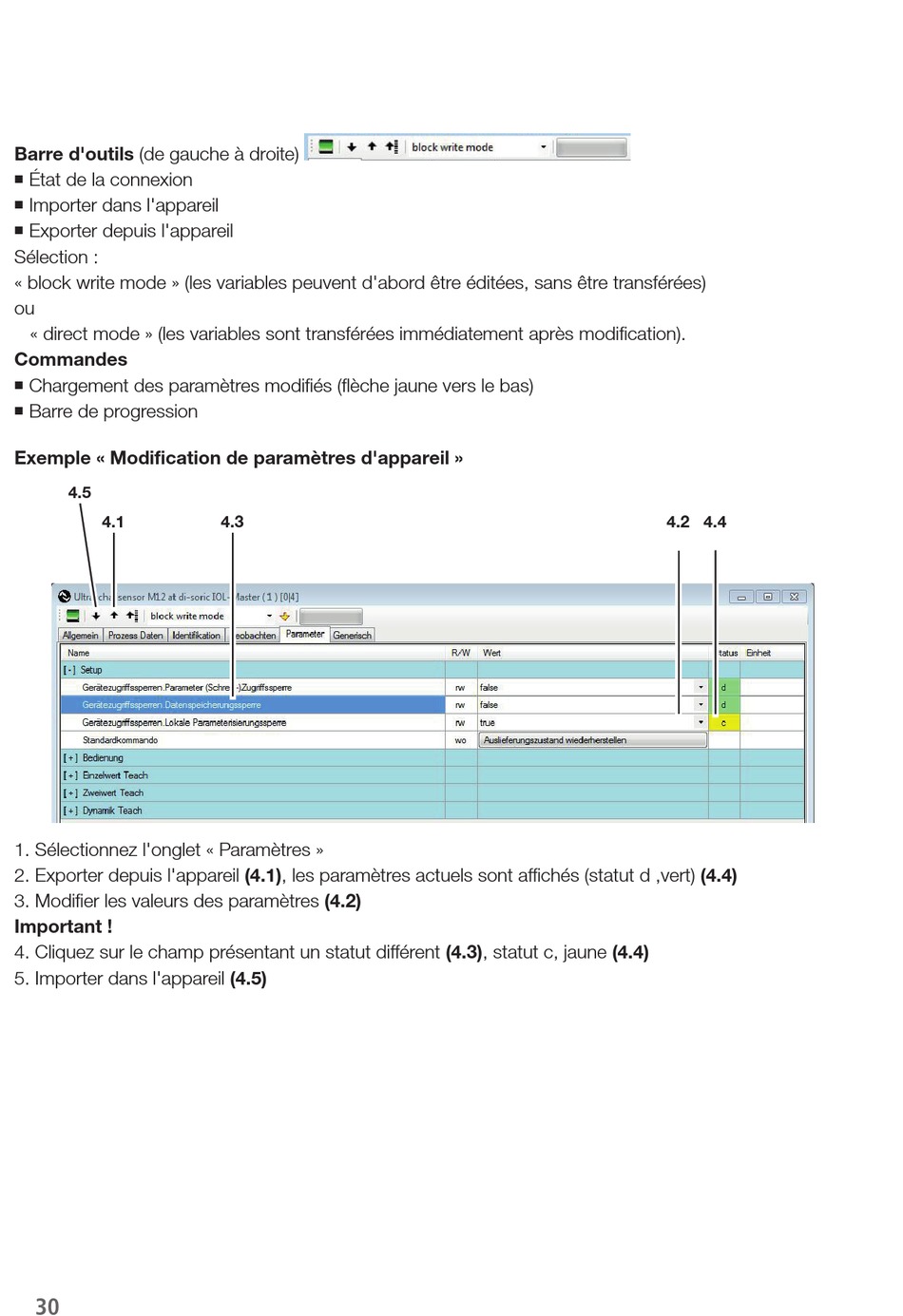

Exemple « Modification de paramètres d'appareil »
4.5
4.1
1. Sélectionnez l'onglet « Paramètres »
2. Exporter depuis l'appareil (4.1), les paramètres actuels sont affichés (statut d ,vert) (4.4)
3. Modifier les valeurs des paramètres (4.2)
Important !
4. Cliquez sur le champ présentant un statut différent (4.3), statut c, jaune (4.4)
5. Importer dans l'appareil (4.5)
30
4.3 4.2 4.4
