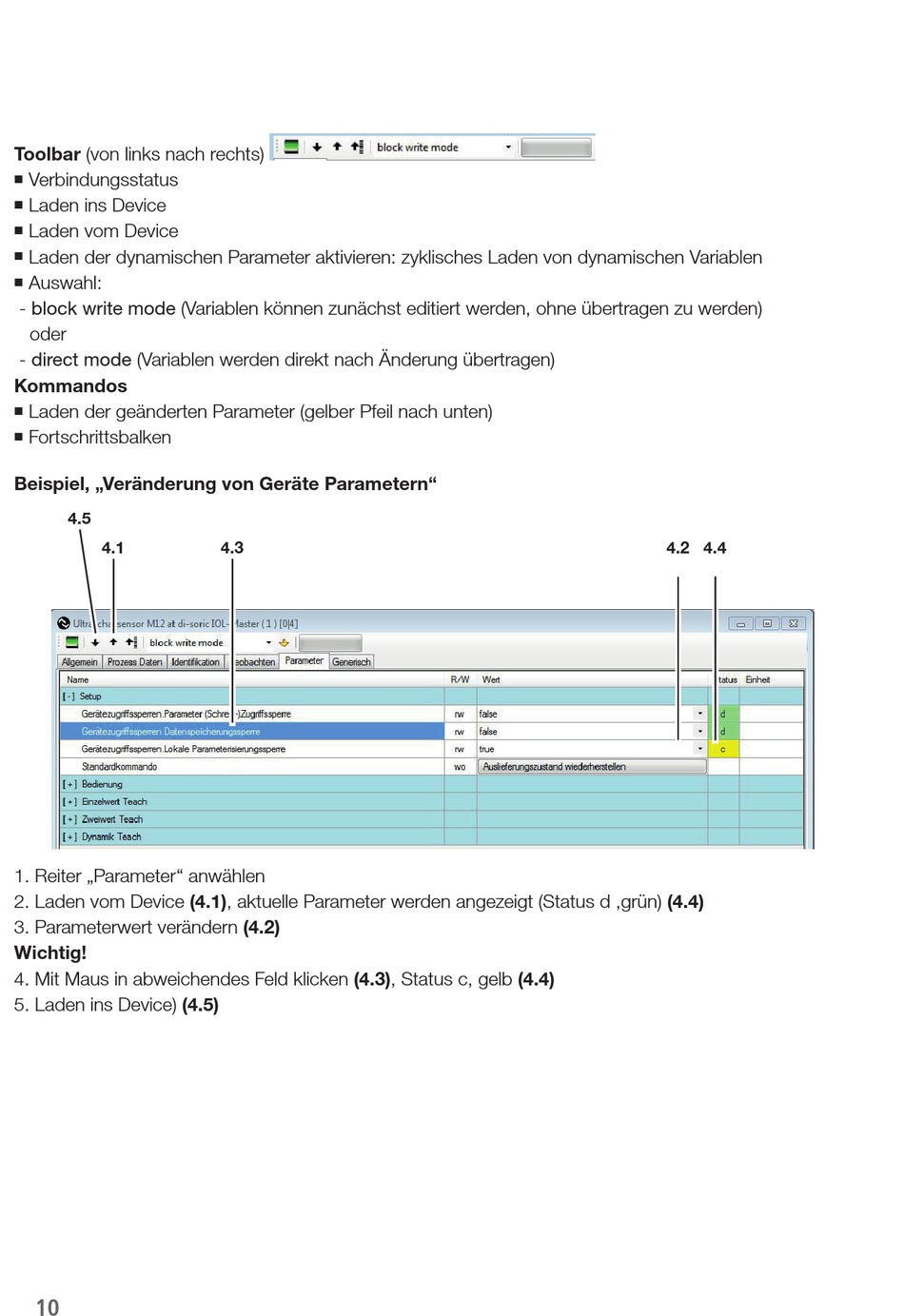

Toolbar; Kommandos; Verändern Von Geräte-Parametern - Di-soric IO-Link Device Tool V 4.0 Instruction Manual

Toolbar (von links nach rechts)
Verbindungsstatus
n
Laden ins Device
n
Laden vom Device
n
Laden der dynamischen Parameter aktivieren: zyklisches Laden von dynamischen Variablen
n
Auswahl:
n
- block write mode (Variablen können zunächst editiert werden, ohne übertragen zu werden)
oder
- direct mode (Variablen werden direkt nach Änderung übertragen)

Kommandos

Laden der geänderten Parameter (gelber Pfeil nach unten)
n
Fortschrittsbalken
n
Beispiel, „Veränderung von Geräte Parametern"
4.5
4.1
1. Reiter „Parameter" anwählen
2. Laden vom Device (4.1), aktuelle Parameter werden angezeigt (Status d ,grün) (4.4)
3. Parameterwert verändern (4.2)
Wichtig!
4. Mit Maus in abweichendes Feld klicken (4.3), Status c, gelb (4.4)
5. Laden ins Device) (4.5)
10
4.3 4.2 4.4
