Režim LOCAL/DX (Místní/vzdálené stanice)
Otáčením knoflíku zvolte citlivost tuneru pro místní nebo vzdálené stanice.
Režim VOL
Otáčením knoflíku zvolte režim VOL LAST (Poslední hlasitost)/nastavení.
VOL LAST: Hlasitost po zapnutí bude stejná, jako úroveň hlasitosti při posledním vypnutí.
VOL ADJUST: Stisknutím vstoupíte do režimu A-VOL, poté otáčením knoflíku nastavte úroveň
hlasitosti při zapnutí.
Režim 12/24 hODIN
Otáčením knoflíku zvolte časový formát, a to buď 12hodinový nebo 24hodinový.

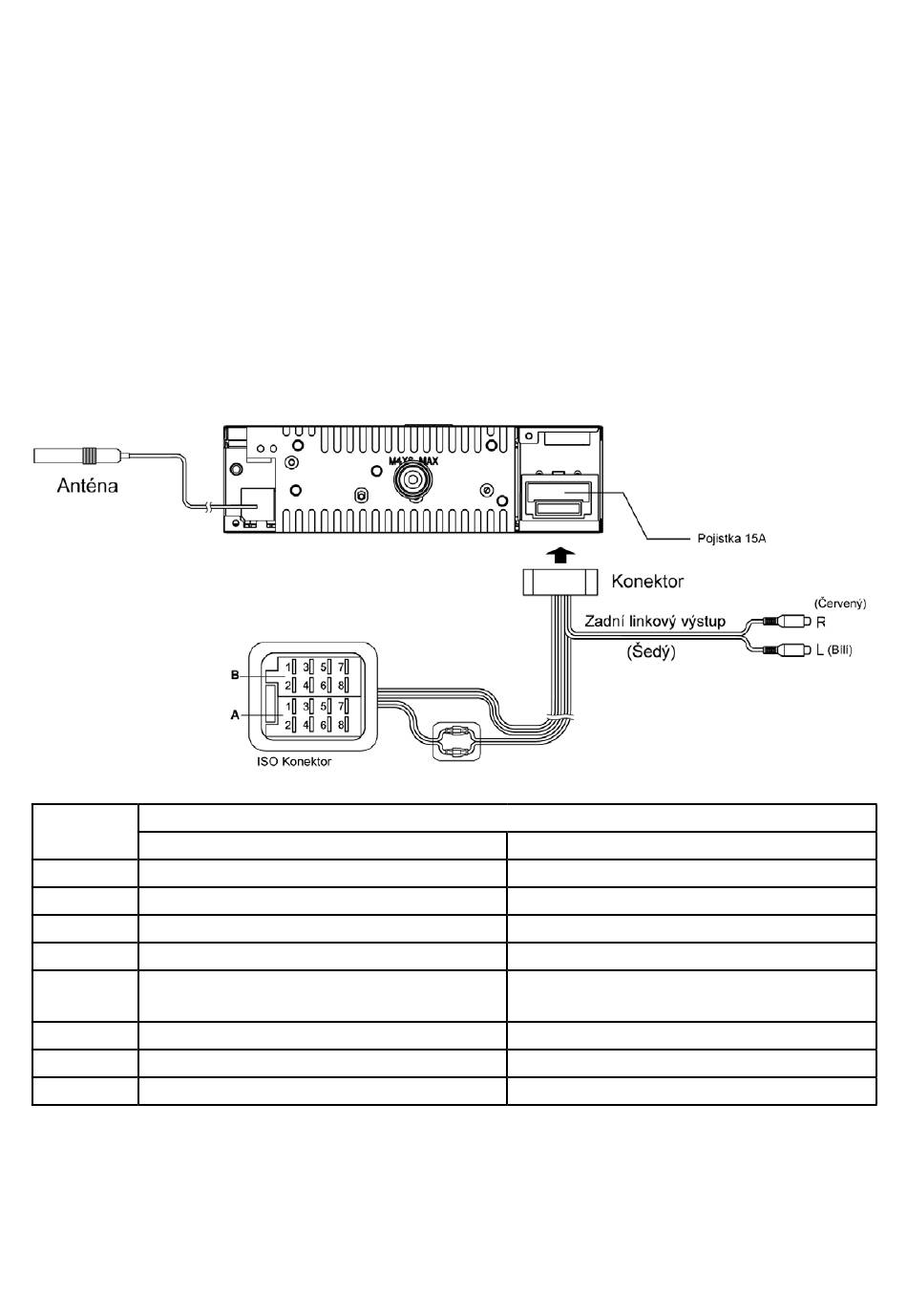

ELEKTRICKé ZAPOJENÍ
SChéMA ZAPOJENÍ
UMÍSTĚ- FUNKCE
NÍ
A
1

3
4 Baterie 12V(+) / žlutý
5 Anténa/Ovl. zesilovače / modrý s bílými
pruhy
6
7 Stříd. proud+ / červený
8 Uzemnění / černý
B
Zadní pravý (+) – fialový
Zadní pravý (-) – fialový / černý pruh
Přední pravý (+) – šedý
Přední pravý (-) – šedý / černý pruh
Přední levý (+) – bílý
Přední levý (-) – bílý / černý pruh
Zadní levý (+) – zelený
Zadní levý (-) – zelený/ černý pruh
CZ - 10
