Heyl Testomat 808 Replacing Instructions

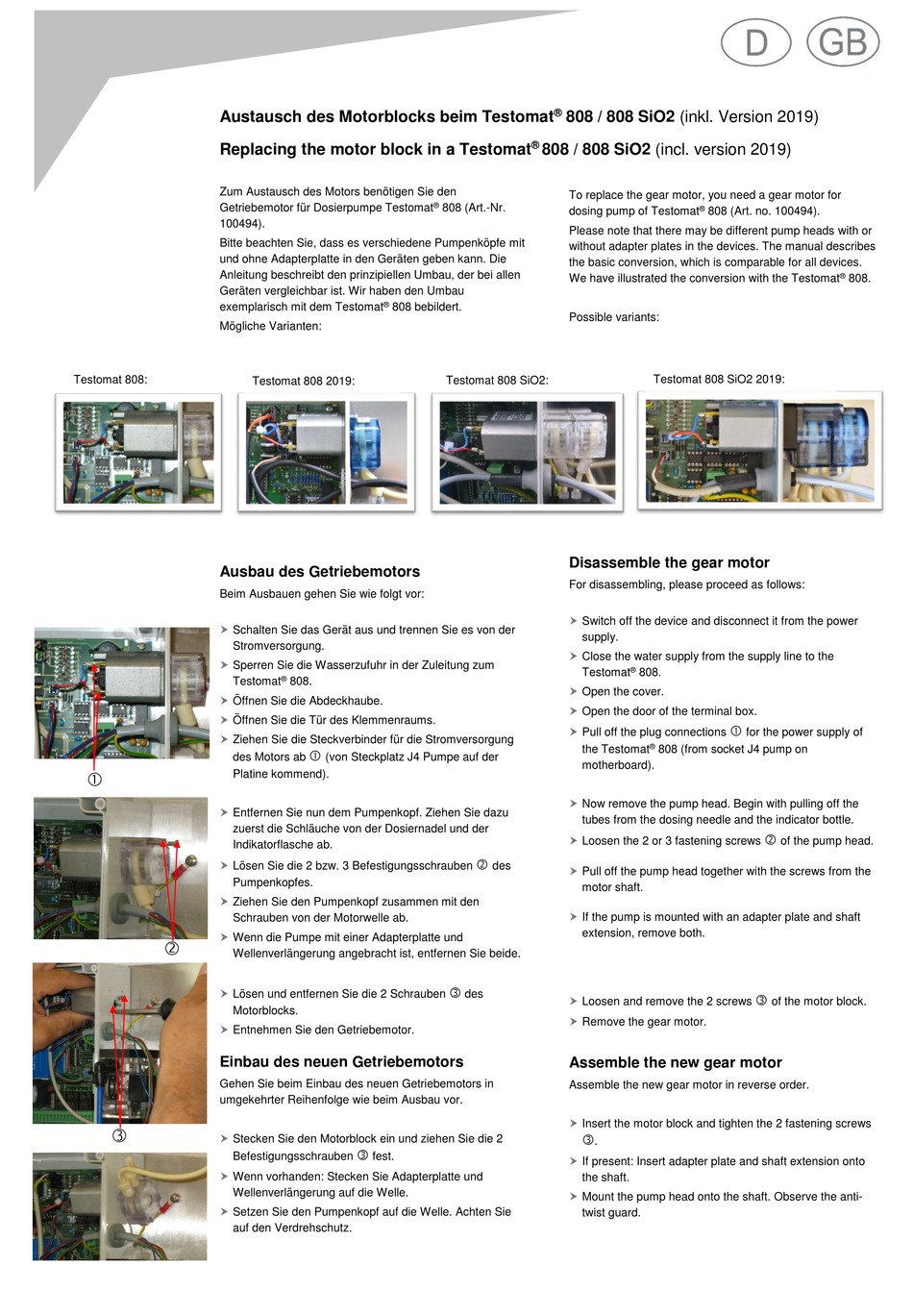

Austausch des Motorblocks beim Testomat
Replacing the motor block in a Testomat
Zum Austausch des Motors benötigen Sie den
Getriebemotor für Dosierpumpe Testomat
100494).
Bitte beachten Sie, dass es verschiedene Pumpenköpfe mit
und ohne Adapterplatte in den Geräten geben kann. Die
Anleitung beschreibt den prinzipiellen Umbau, der bei allen
Geräten vergleichbar ist. Wir haben den Umbau
exemplarisch mit dem Testomat
Mögliche Varianten:
Testomat 808:
Ausbau des Getriebemotors
Beim Ausbauen gehen Sie wie folgt vor:

Schalten Sie das Gerät aus und trennen Sie es von der
Stromversorgung.

Sperren Sie die Wasserzufuhr in der Zuleitung zum
Testomat

Öffnen Sie die Abdeckhaube.

Öffnen Sie die Tür des Klemmenraums.

Ziehen Sie die Steckverbinder für die Stromversorgung
des Motors ab
 Platine kommend).

Entfernen Sie nun dem Pumpenkopf. Ziehen Sie dazu
zuerst die Schläuche von der Dosiernadel und der
Indikatorflasche ab.

Lösen Sie die 2 bzw. 3 Befestigungsschrauben
Pumpenkopfes.

Ziehen Sie den Pumpenkopf zusammen mit den
Schrauben von der Motorwelle ab.

Wenn die Pumpe mit einer Adapterplatte und

Wellenverlängerung angebracht ist, entfernen Sie beide.

Lösen und entfernen Sie die 2 Schrauben
Motorblocks.

Entnehmen Sie den Getriebemotor.
Einbau des neuen Getriebemotors
Gehen Sie beim Einbau des neuen Getriebemotors in
umgekehrter Reihenfolge wie beim Ausbau vor.


Stecken Sie den Motorblock ein und ziehen Sie die 2
Befestigungsschrauben

Wenn vorhanden: Stecken Sie Adapterplatte und
Wellenverlängerung auf die Welle.

Setzen Sie den Pumpenkopf auf die Welle. Achten Sie
auf den Verdrehschutz.
®
808 bebildert.
Testomat 808 2019:
®
808.

(von Steckplatz J4 Pumpe auf der

fest.
®
808 / 808 SiO2 (inkl. Version 2019)
®
808 / 808 SiO2 (incl. version 2019)
To replace the gear motor, you need a gear motor for
®
808 (Art.-Nr.
dosing pump of Testomat
Please note that there may be different pump heads with or
without adapter plates in the devices. The manual describes
the basic conversion, which is comparable for all devices.
We have illustrated the conversion with the Testomat
Possible variants:
Testomat 808 SiO2:

Disassemble the gear motor

For disassembling, please proceed as follows:

Switch off the device and disconnect it from the power
supply.

Close the water supply from the supply line to the
Testomat

Open the cover.

Open the door of the terminal box.

Pull off the plug connections
the Testomat
motherboard).

Now remove the pump head. Begin with pulling off the
tubes from the dosing needle and the indicator bottle.

Loosen the 2 or 3 fastening screws

des

Pull off the pump head together with the screws from the
motor shaft.

If the pump is mounted with an adapter plate and shaft
extension, remove both.

des

Loosen and remove the 2 screws

Remove the gear motor.

Assemble the new gear motor

Assemble the new gear motor in reverse order.

Insert the motor block and tighten the 2 fastening screws

.

If present: Insert adapter plate and shaft extension onto
the shaft.

Mount the pump head onto the shaft. Observe the anti-
twist guard.
® 808 (Art. no. 100494).
Testomat 808 SiO2 2019:
® 808.

for the power supply of
®
808 (from socket J4 pump on

of the pump head.

of the motor block.
® 808.
