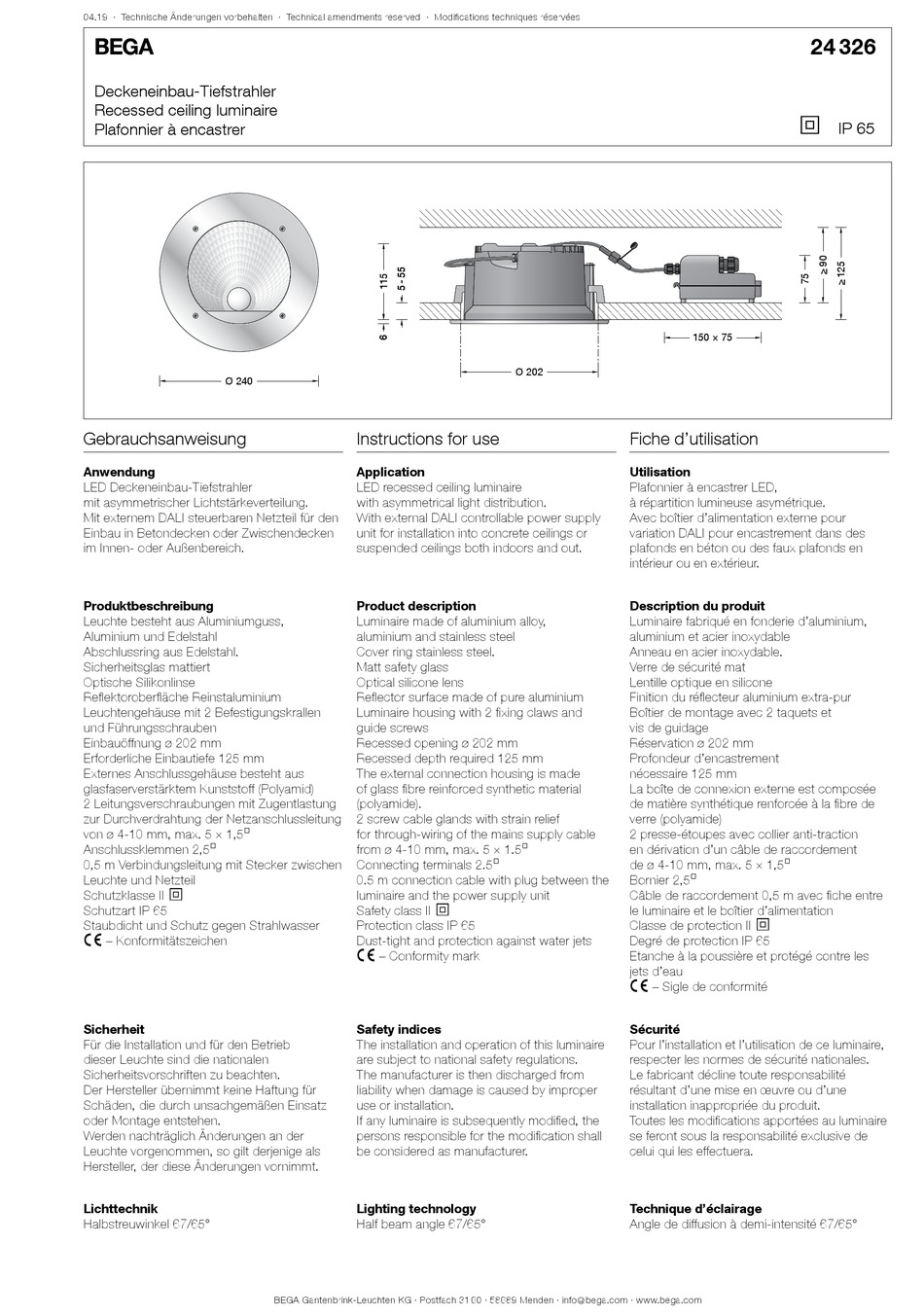

BEGA 24 326 Instructions For Use

04.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckeneinbau-Tiefstrahler
Recessed ceiling luminaire
Plafonnier à encastrer
Ø 240 Ø 240
Gebrauchsanweisung
Anwendung
LED Deckeneinbau-Tiefstrahler
mit asymmetrischer Lichtstärkeverteilung.
Mit externem DALI steuerbaren Netzteil für den
Einbau in Betondecken oder Zwischendecken
im Innen- oder Außenbereich.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Abschlussring aus Edelstahl.
Sicherheitsglas mattiert
Optische Silikonlinse
Reflektoroberfläche Reinstaluminium
Leuchtengehäuse mit 2 Befestigungskrallen
und Führungsschrauben
Einbauöffnung ø 202 mm
Erforderliche Einbautiefe 125 mm
Externes Anschlussgehäuse besteht aus
glasfaserverstärktem Kunststoff (Polyamid)
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 4-10 mm, max. 5 × 1,5@
Anschlussklemmen 2,5@
0,5 m Verbindungsleitung mit Stecker zwischen
Leuchte und Netzteil
Schutzklasse II 2
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Lichttechnik
Halbstreuwinkel 67/65°
Instructions for use
Application
LED recessed ceiling luminaire
with asymmetrical light distribution.
With external DALI controllable power supply
unit for installation into concrete ceilings or
suspended ceilings both indoors and out.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Cover ring stainless steel.
Matt safety glass
Optical silicone lens
Reflector surface made of pure aluminium
Luminaire housing with 2 fixing claws and
guide screws
Recessed opening ø 202 mm
Recessed depth required 125 mm
The external connection housing is made
of glass fibre reinforced synthetic material
(polyamide).
2 screw cable glands with strain relief
for through-wiring of the mains supply cable
from ø 4-10 mm, max. 5 × 1.5@
Connecting terminals 2.5@
0.5 m connection cable with plug between the
luminaire and the power supply unit
Safety class II 2
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Lighting technology
Half beam angle 67/65°
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 202 Ø 202
Fiche d'utilisation
Utilisation
Plafonnier à encastrer LED,
à répartition lumineuse asymétrique.
Avec boîtier d'alimentation externe pour
variation DALI pour encastrement dans des
plafonds en béton ou des faux plafonds en
intérieur ou en extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Anneau en acier inoxydable.
Verre de sécurité mat
Lentille optique en silicone
Finition du réflecteur aluminium extra-pur
Boîtier de montage avec 2 taquets et
vis de guidage
Réservation ø 202 mm
Profondeur d'encastrement
nécessaire 125 mm
La boîte de connexion externe est composée
de matière synthétique renforcée à la fibre de
verre (polyamide)
2 presse-étoupes avec collier anti-traction
en dérivation d'un câble de raccordement
de ø 4-10 mm, max. 5 × 1,5@
Bornier 2,5@
Câble de raccordement 0,5 m avec fiche entre
le luminaire et le boîtier d'alimentation
Classe de protection II 2
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Technique d'éclairage
Angle de diffusion à demi-intensité 67/65°
24 326
2
IP 65
150 × 75 150 × 75
