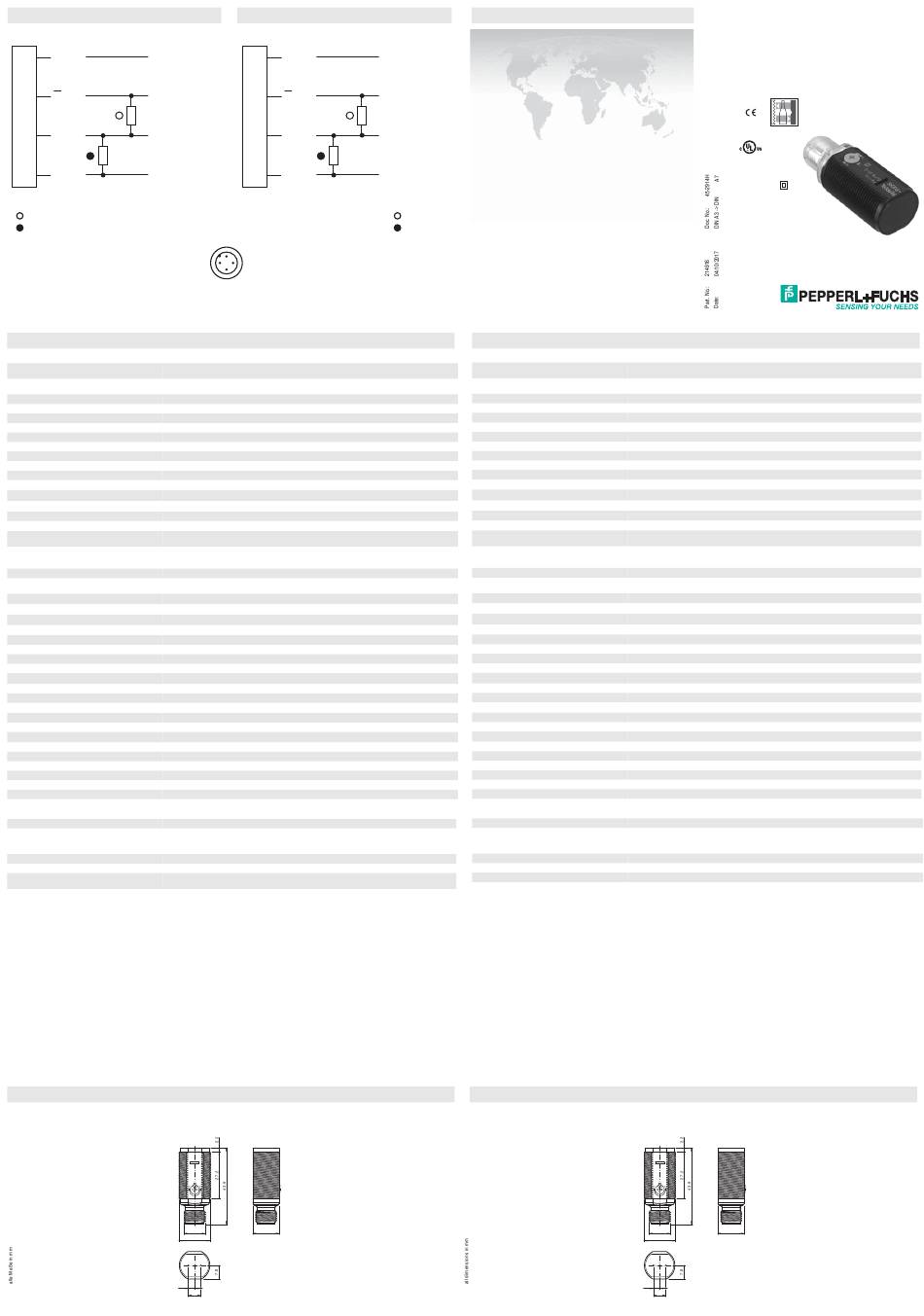

Pepperl+Fuchs GLV18-55-G/73/120 Manual

Elektrischer Anschluss
Option: /120
+UB
1
2
Q
0 V
3
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 2,5 m im Glasmodus;
0 ... 5 m im Normalmodus
Reflektorabstand 0 ... 2,5 m im Glasmodus;
0 ... 5 m im Normalmodus
Grenzreichweite 6,5 m
Referenzobjekt Reflektor C110-2
Lichtsender LED
Lichtart rot, Wechsellicht , 640 nm
Polarisationsfilter ja
Lichtfleckdurchmesser ca. 370 mm bei 6,5 m ; 50 mm bei 1 m
Öffnungswinkel ca. 2 °
Lichtaustritt frontal
Fremdlichtgrenze 30000 Lux
Kenndaten funktionale Sicherheit
MTTF 1260 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Netz ein (Power on),
blinkend 2 Hz oder 4 Hz im Teach-In
Funktionsanzeige LED gelb: Reflexionsmodus: leuchtet bei freiem Lichtstrahl; blinkt bei Unterschreitung der Funktionsres-
erve; aus bei Unterbrechung des Lichtstrahls Glaserkennungsmodus: leuchtet bei freiem Lichtstrahl; blinkt
bei Erreichen der maximalen Kompensation; aus bei Unterbrechung des Lichtstrahls
Bedienelemente Potentiometer für Teach-In und Moduswahl
Kontrasterkennungsstufen 18 % - Klarglasflaschen
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Leerlaufstrom I < 15 mA
0
Ausgang
Schaltungsart hell-/dunkelschaltend
Signalausgang 2 PNP, antivalent, kurzschlussfest, offene Kollektoren
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1 kHz
 0,5 ms
Ansprechzeit
Umgebungsbedingungen
Umgebungstemperatur -25 ... 60 °C (-13 ... 140 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Gehäuse PC
Lichtaustritt PMMA
Stecker Kunststoff
Masse ca. 10 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
II, Bemessungsisolationsspannung  250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Schutzklasse
UL-Zulassung cULus Listed, Class 2 Power Source
Produkte, deren max. Betriebsspannung 36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer
CCC-Zulassung
CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
3.5
Electrical connection
Option: /120
+UB
1
2
Q
0 V
3
4 Q
1
2 4
3
M12 x 1 15
M18 x 1
7
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
= Light on
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
= Dark on
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com

Technical data

General specifications
Effective detection range
Reflector distance
Threshold detection range
Reference target
Light source
Light type
Polarization filter
Diameter of the light spot
Angle of divergence
Optical face
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)

Indicators/operating means

Operation indicator
Function indicator
Control elements
Contrast detection levels

Electrical specifications

Operating voltage U
B
No-load supply current I
0

Output

Switching type
Signal output
Switching voltage
Switching current
Voltage drop U
d
Switching frequency f
Response time

Ambient conditions

Ambient temperature
Storage temperature

Mechanical specifications

Degree of protection
Connection
Material
Housing
Optical face
Connector
Mass

Compliance with standards and directives

Standard conformity
Product standard

Approvals and certificates

Protection class
UL approval
CCC approval

Security Instructions:

• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive

Dimensions

Reflexionslichtschranke
mit Kunststoffstecker M12 x 1, 4-polig
Retroreflective sensor
with 4-pin, M12 x 1 plastic connector
GLV18-55-G/73/120
0 ... 2.5 m in glass mode;
0 ... 5 m in normal mode
0 ... 2.5 m in glass mode;
0 ... 5 m in normal mode
6.5 m
reflector C110-2
LED
modulated visible red light , 640 nm
yes
approx. 370 mm at 6.5 m ; 50 mm at 1 m
approx. 2 °
frontal
30000 Lux
1260 a
20 a
0 %
LED green, statically lit Power on,
blinking with 2 Hz or 4 Hz in Teach-In mode
LED yellow: In retro-reflective mode: Lights up when light beam is free; flashing if signal is short of function
reserve, off when light beam is interrupted In glass-mode: Lights up when light beam is free; flashing if
further compensation is impossible; off when light beam is interrupted
potentiometer for Teach-In and Mode selection
18 % - clear glass bottles
10 ... 30 V DC
< 15 mA
light/dark on
2 PNP, complementary, short-circuit protected, open collectors
max. 30 V DC
max. 100 mA
 1.5 V DC
1 kHz
 0.5 ms
-25 ... 60 °C (-13 ... 140 °F)
-40 ... 70 °C (-40 ... 158 °F)
IP67
4-pin, M12 x 1 connector
PC
PMMA
plastic
approx. 10 g
EN 60947-5-2:2007
IEC 60947-5-2:2007
II, rated insulation voltage  250 V AC with pollution degree 1-2 according to IEC 60664-1
cULus Listed, Class 2 Power Source
CCC approval / marking not required for products rated 36 V
M12 x 1 15
M18 x 1
3.5
7
