TEHNIČKA UPUTA ZA
HR
ŠTEDNJAK NA KRUTA GORIVA
TECHNISCHE ANLEITUNG FÜR
D
FESTSTOFFÖFEN
TEHNICAL INSTRUCTION FOR
GB
SOLID FUEL BURNING COOKSTOVE
TECHNICKÝ NÁVOD K SPORÁKU NA
CZ
TUHÁ PALIVA
TEHNIÈNO NAVODILO ZA [TEDILNIK
SLO
NA TRDA GORIVA
ТЕХНИЧКО УПУТСТВО ЗА
SRB
ШТЕДЊАК НА ЧВРСТА ГОРИВА
INSTRUKCJE TECHNICZNE DOTYCZĄCE
PL
KUCHENKI NA PALIWA STAŁE

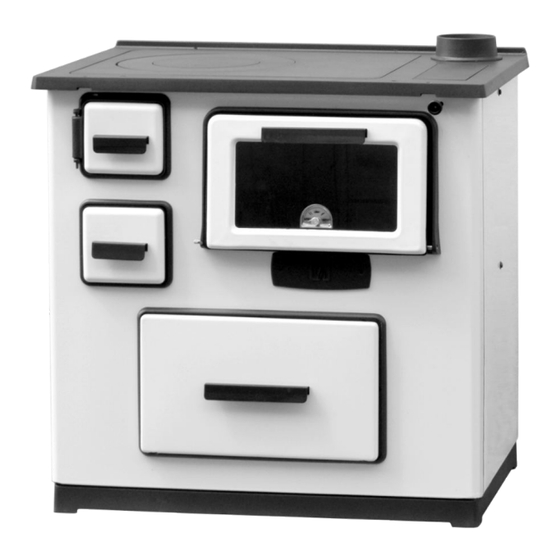

Slavonac
21.11.2016.

Advertisement

loading
Need help?

Need help?

Do you have a question about the Slavonac and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Plamen Slavonac

Summary of Contents for Plamen Slavonac

  • Page 1 TECHNISCHE ANLEITUNG FÜR FESTSTOFFÖFEN TEHNICAL INSTRUCTION FOR SOLID FUEL BURNING COOKSTOVE TECHNICKÝ NÁVOD K SPORÁKU NA TUHÁ PALIVA TEHNIÈNO NAVODILO ZA [TEDILNIK NA TRDA GORIVA ТЕХНИЧКО УПУТСТВО ЗА ШТЕДЊАК НА ЧВРСТА ГОРИВА INSTRUKCJE TECHNICZNE DOTYCZĄCE KUCHENKI NA PALIWA STAŁE Slavonac 21.11.2016.
