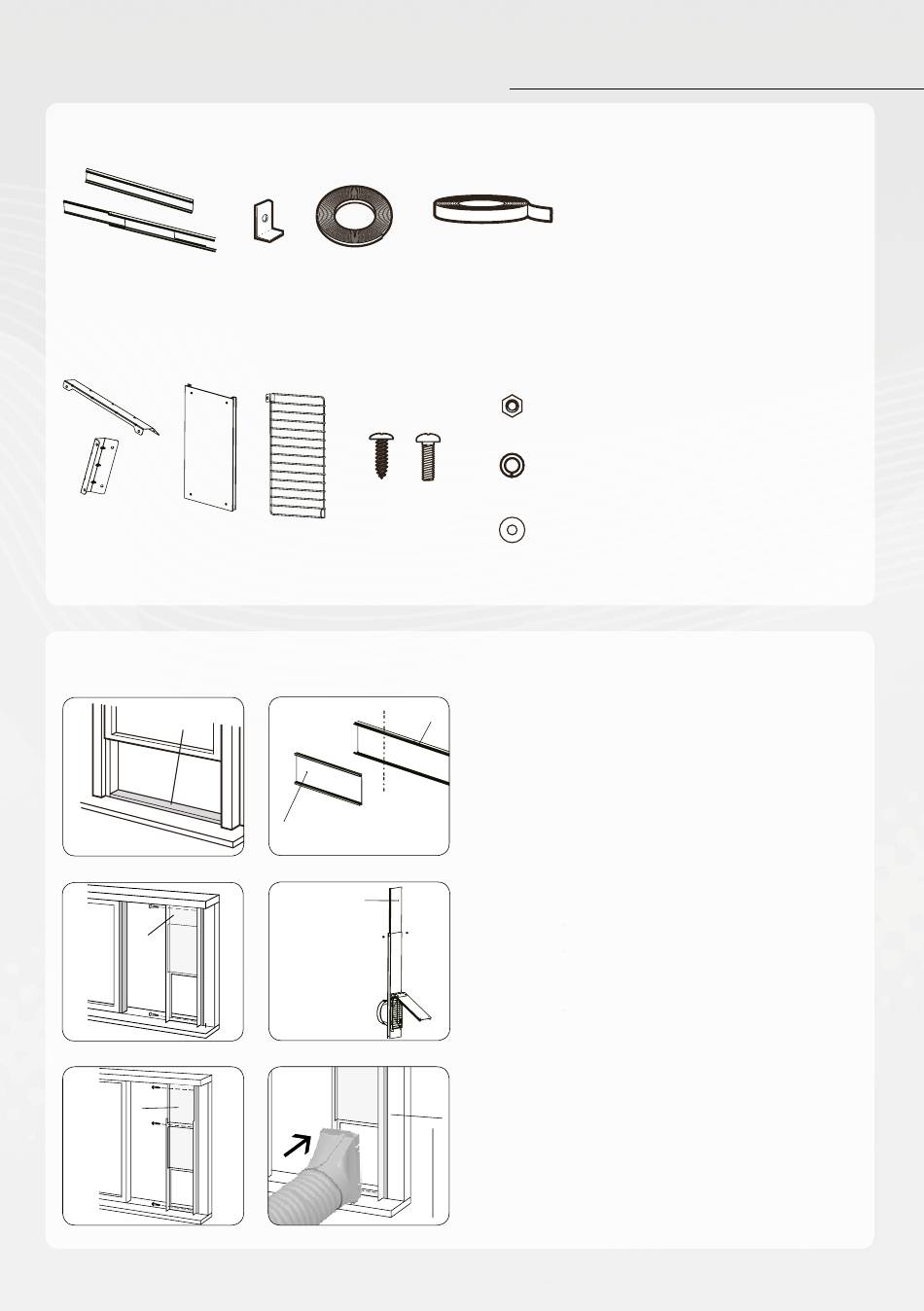

NAMESTITEV OKENSKE PLOŠČE
Dodatki za namestitev okenske plošče
1
Opcijski dodatki
5
6
Namestitev na drsni dvižni del okna z manj kot 20,5'' (520 mm) višine
1.
B
3.
b
5.
a
2 3
8 9
7
b
2.
a
a
4.
6.
1 Okenski okvir (3)
2
Okenska vez
4
3
Pena A
4 Pena B (2)
5 Podpornik (2)
6
Ščitnik za dež
12
7 Zaščitna rešetka
8 Vijak (2)
11
9 Sornik (4x)
10 Podložka (4x)
10 11 Vzmetna podložka (4x)
12 Matica (4x)
1. Odrežite peno B (samolepilna) na pravilno
dolžino in jo pritrdite na okenski dvižni del.
2. Odtranite prilagoditveno ploščo (a) z
okenske plošče (b), in prirežite okensko
ploščo na enako širino, kot je okno.
3. Odprite okenski dvižni del in namestite
okensko ploščo na okenski okvir. Pričvrstite
okensko ploščo (b) na okenski okvir z
2 vijaki.
4. Potisnite prilagoditveno ploščo, da ustreza
višini okenskega okvirja.
5. Pričvrstite okensko ploščo na okenski okvir
s 3 vijaki.
6. Nastavite spojni del cevi za odvajanje
toplote v odprtino okenske plošče in ga
pritegnite.
