Gebrauchsanleitung / Instruction for use
d
e
b
f
Anwendung / Application
Der Lamellenantrieb LDF 100/060 wurde
speziell für die stufenlose elektrische Be-
dienung von Lamellenfenstern entwickelt. Er
zeichnet sich besonders durch einen hohen
Wirkungsgrad und eine lange Lebensdau-
er aus.
In Verbindung mit D+H Steuerzentralen kann
er sowohl für die tägliche Lüftung als auch
für RWA eingesetzt werden.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • D-22949 Ammersbek • Tel. +4940-60565-239 • Fax +4940-60565-254

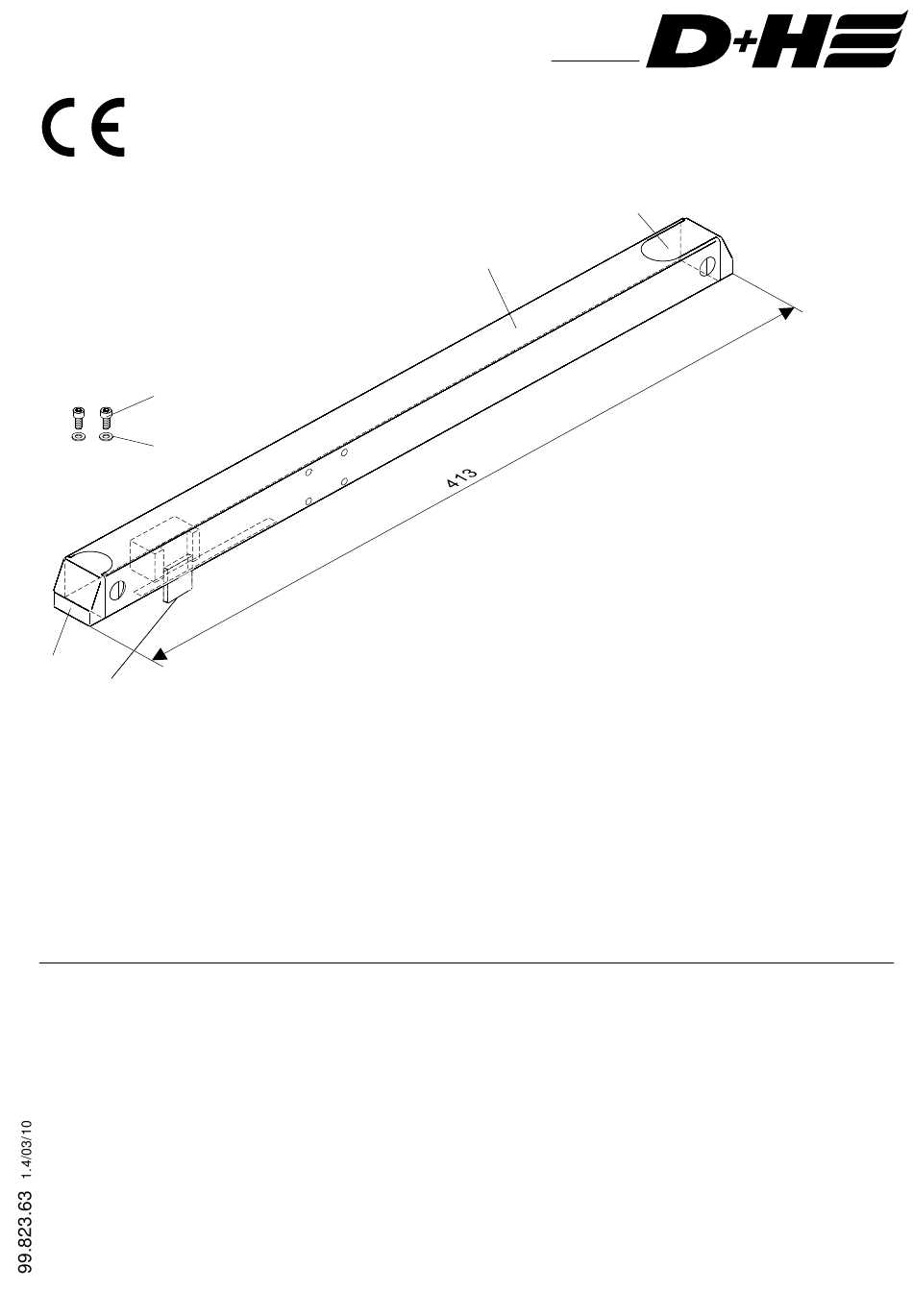

Lamellenantrieb / Louvre Drive
a
a Tubus / tube
b Tubendeckel unten / tube cover at the bottom
c Tubendeckel oben / tube cover at the top
d Inbusschraube M5 / allan screw M5
DIN 6912 oder / or DIN 912 A2
(bauseitig / provided by customer )
e Unterlegscheibe / washer
(bauseitig / provided by customer )
f
Mitnehmer / tappet
Louvre drive LDF 100/060 has been
specially designed for infinitely variable
electrical control of louvres. Its remarkable
features are high efficiency and long-lasting
lifetime.
LDF 100/060 can be used for daily
ventilation as well as for smoke and heat
vent in conjunction with D+H control panels.
LDF 100/060 -L/-R
c
Abb. Typ -L (links) /
fig. type -L (left)
