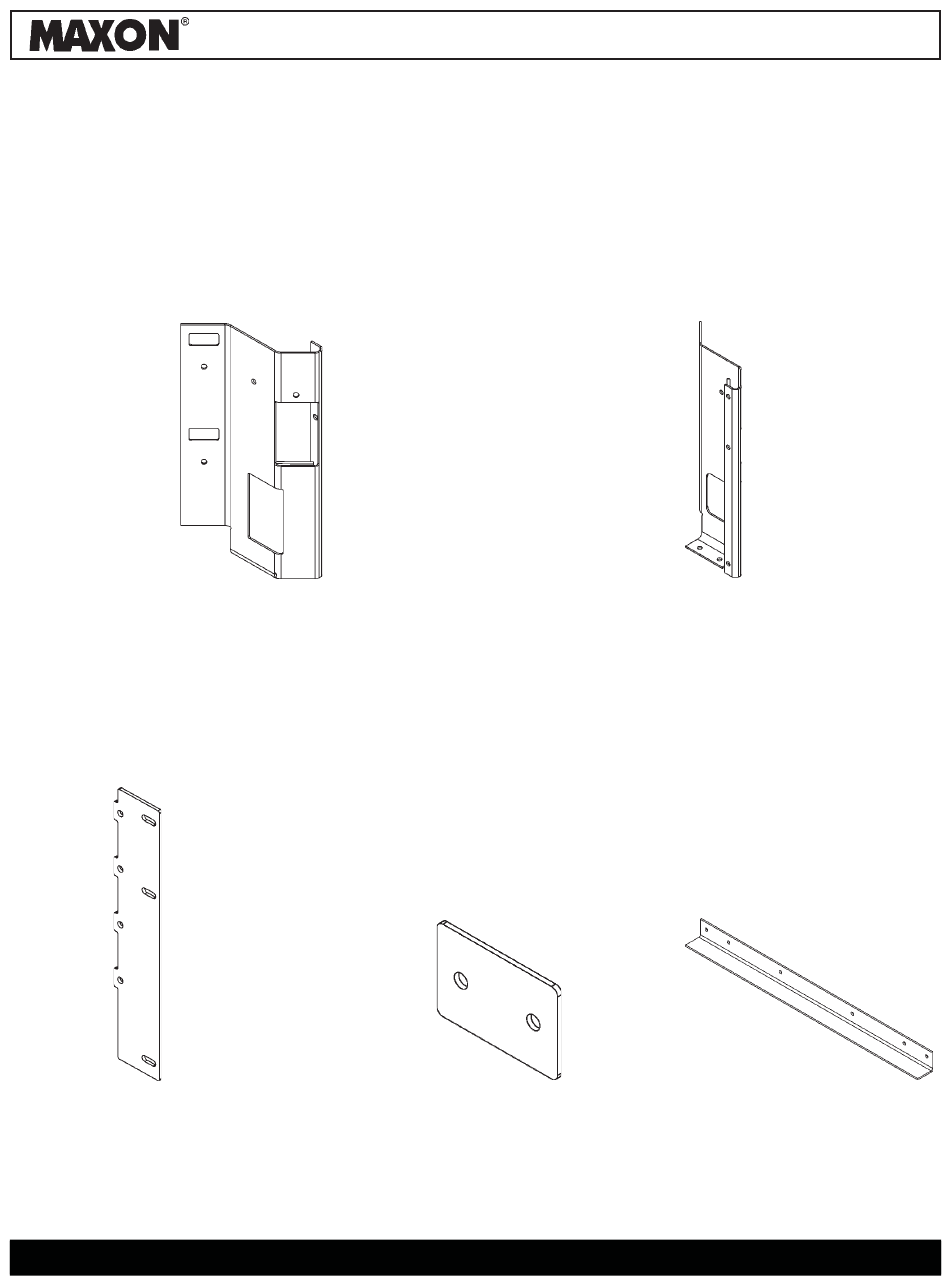

INSTRUCTIONS, CHEVY & GMC INSTALLATION KIT
CHEVY & GMC 2500/3500 PICKUP TRUCKS, 2020
MOUNTING BRACKET,
GALVANIZED, LH
P/N 210668-01G
MAIN FRAME
MOUNTING BRACKET,
GALVANIZED
P/N 210664-01G
QTY. 2
Estas instrucciones están disponibles en español a partir de la última pgina.
Estas instrucciones están disponibles en español a partir de la página 29.
LIFT CORPORATION Sht. 1 of 56 DSG#
GALVANIZED KIT, P/N 210670-01G
QTY. 1
(T-181)
PLATE BRACKET,
3.75" X 2.5",
GALVANIZED
P/N 289545-01G
QTY. 2
M-19-12
Rev. - Date: 01/06/20
MOUNTING BRACKET,
GALVANIZED, RH
P/N 210668-02G
QTY. 1
FILLER STRIP,
GALVANIZED
P/N 299942-11
QTY. 3

Advertisement

loading
Need help?

Need help?

Do you have a question about the T-181 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Maxon T-181

Summary of Contents for Maxon T-181

  • Page 1 M-19-12 LIFT CORPORATION Sht. 1 of 56 DSG# Rev. - Date: 01/06/20 INSTRUCTIONS, CHEVY & GMC INSTALLATION KIT (T-181) CHEVY & GMC 2500/3500 PICKUP TRUCKS, 2020 GALVANIZED KIT, P/N 210670-01G MOUNTING BRACKET, MOUNTING BRACKET, GALVANIZED, LH GALVANIZED, RH P/N 210668-01G P/N 210668-02G QTY.
  • Page 2 M-19-12 LIFT CORPORATION Sht. 2 of 56 DSG# Rev. - Date: 01/06/20 BOLT KIT P/N, 289488-01 BUTTONHEAD SCREW PAN HEAD SCREW HEX CAP SCREW 3/8”-16 X 1” LG. #10-24 X 3/4” LG. 3/8”-16 X 1” LG, GR5 P/N 900064-05 P/N 900753-07 P/N 900778-02 QTY.

  • Page 3: Hex Cap Screw

    HEX FLANGE BOLT, LIGHT CLIP M8 X 12 MM LG. P/N 289631-01 P/N 901610-01 QTY. 2 QTY. 2 T-181 BOLT BAG KIT, P/N 299946-02 HEX NUT, 3/8”-16 SLOTTED BACKER FLAT WASHER, 3/8” HEX CAP SCREW P/N 902011-4 3/8”-16 X 1” LG, GR5...
  • Page 4 M-19-12 LIFT CORPORATION Sht. 4 of 56 DSG# Rev. - Date: 01/06/20 NOTE: C2 Liftgates are shipped with the following parts kits for installing the Liftgate. The parts are stored in the main frame housing. C2 LIFTGATE SMALL PARTS & MANUAL KIT P/N 289484-01 LICENSE PLATE LIGHT...
  • Page 5 CAMERA MOUNTING PLATE (GMC) CAMERA MOUNTING PLATE (TOYOTA) P/N 299602-01 P/N 299604-01 QTY. 1 QTY. 1 LOWER MOUNTING ANGLE MAXON 24/7 SUPPORT DECAL MOUNTING ANGLE P/N 298634-01 P/N 289543-02 QTY. 1 QTY. 2 BOLT BAG KIT (13180) P/N 297891-01 HEX CAP SCREW 12 X 3/4”...

  • Page 6: Bed Height

    M-19-12 LIFT CORPORATION Sht. 6 of 56 DSG# Rev. - Date: 01/06/20 NOTE: Installer is responsible for ensuring vehicle meets Federal, State, and Local standards and regulations. BODY STRENGTH WARNING Consult vehicle body manufacturer for vehicle body strength data. Make sure the forces created by the Liftgate are within the limits prescribed by the vehicle body manufacturer.
  • Page 7 M-19-12 LIFT CORPORATION Sht. 7 of 56 DSG# Rev. - Date: 01/06/20 PREPARE LIFTGATE 1. Remove mounting kits shipped with Liftgate. Refer to kits on Sheets 1 through 6. Verify mounting brackets are the correct brackets for this installation. CAUTION Liftgate will not stand upright without the shipping angles.

  • Page 8: Remove Knockouts

    M-19-12 LIFT CORPORATION Sht. 8 of 56 DSG# Rev. - Date: 01/06/20 PREPARE LIFTGATE - Continued REMOVE KNOCKOUTS 4. Verify which knockouts to remove from the bottom of main frame housing (FIG. 8-1). Then, remove the knockouts as needed. KNOCKOUTS MAIN FRAME REMOVING KNOCKOUTS FROM MAIN FRAME HOUSING...
  • Page 9 M-19-12 LIFT CORPORATION Sht. 9 of 56 DSG# Rev. - Date: 01/06/20 BOLTING ON MAIN FRAME BRACKETS NOTE: Before installing main frame brackets, ensure mounting bracket is posi- tioned so the middle slot is closest to the top of the bracket. Bolt the main frame mounting COLUMN FLAT (2 PLACES)
  • Page 10 M-19-12 LIFT CORPORATION Sht. 10 of 56 DSG# Rev. - Date: 01/06/20 PREPARING PICKUP TRUCK 1. Use truck igniton key to unlock the spare tire access plug (FIG. 10-1). Remove the plug. 2. Remove spare tire from truck (FIG. 10-1). Refer to instructions in the owner’s manual and use the tools provided with truck.
  • Page 11 M-19-12 LIFT CORPORATION Sht. 11 of 56 DSG# Rev. - Date: 01/06/20 CHANGING TAILLIGHT MOUNTING NOTE: Change the taillight mounting fasteners before installing Liftgate. The new fas- teners will allow both taillight lenses to be removed after Liftgate is installed. 1.
  • Page 12 M-19-12 LIFT CORPORATION Sht. 12 of 56 DSG# Rev. - Date: 01/06/20 BOLTING ON SPARE TIRE RELOCATOR BRACKET NOTE: The spare tire relocator bracket provides access to the spare tire hoist after the Liftgate is installed. 1. Position relocator bracket on the inside lip of the pickup bed as shown in FIG.
  • Page 13 M-19-12 LIFT CORPORATION Sht. 13 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING FILLER STRIP NOTE: 3-piece fi ller strip must be installed prior to mounting Liftgate onto the truck. 1. Position the included fi ller strips (3) centered along the edge of the main frame on the Liftgate (FIG.
  • Page 14 M-19-12 LIFT CORPORATION Sht. 14 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING LIFTGATE NOTE: Ensure the Liftgate is in the correct position on pickup bed before marking and drilling holes. 1. Position the LH and RH mounting brack- CARGO LIGHT ets (Kit items) over the cargo hooks in the RH MOUNTING (REF)
  • Page 15 M-19-12 LIFT CORPORATION Sht. 15 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING LIFTGATE - Continued NOTE: To fi ll gaps between mounting bracket and fl oor, use 3/8” fl at washers with each bolt. 4. Let Liftgate hang from the corner posts. 3/8”...
  • Page 16 M-19-12 LIFT CORPORATION Sht. 16 of 56 DSG# Rev. - Date: 01/06/20 CHECKING ACCESS TO SPARE TIRE CAUTION Do not use a battery charger for connecting power to Liftgate power cables. 1. Connect power from a 12 volt truck battery to the Liftgate power cables extending from the back of main frame housing.
  • Page 17 M-19-12 LIFT CORPORATION Sht. 17 of 56 DSG# Rev. - Date: 01/06/20 CHECKING ACCESS TO SPARE TIRE - Continued LH COLUMN 4. Remove the correct black (DRIVER SIDE) plastic plugs from the cover FRONT OF LIFTGATE and main frame (FIG. 17-1). ACCESS HOLE FOR CHEVY &...

  • Page 18: Routing Power Cables

    M-19-12 LIFT CORPORATION Sht. 18 of 56 DSG# Rev. - Date: 01/06/20 ROUTING POWER CABLES 1. Remove the small parts and manual kit from the housing. Refer to Sheet 4 for con- tents of the kits. 2. Install circuit breaker (FIG. 18-1) inside the en- gine compartment near truck battery (+) termi- nal and away from moving parts.
  • Page 19 M-19-12 LIFT CORPORATION Sht. 19 of 56 DSG# Rev. - Date: 01/06/20 C2 PICKUP LIFTGATE HYDRAULIC & ELECTRICAL SYSTEMS DIAGRAM FIG. 19-1...
  • Page 20 M-19-12 LIFT CORPORATION Sht. 20 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING CAMERA AND SENSORS (IF EQUIPPED) 1. Note camera mounting bracket and sensor mounting bracket locations MAINFRAME on mainframe housing (FIG. 20-1). HOUSING SENSOR MOUNTING BRACKET (4 PLACES) CAMERA MOUNTING BRACKET CAMERA AND SENSOR BRACKET LOCATION...
  • Page 21 M-19-12 LIFT CORPORATION Sht. 21 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING CAMERA AND SENSORS (IF EQUIPPED) - Continued 3. OEM camera can be attached to NYLON NUT, #10-24 CAMERA SCREWS the camera mounting bracket in two P/N 901003 (2 PLACES) (4 PLACES) ways.
  • Page 22 M-19-12 LIFT CORPORATION Sht. 22 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING CAMERA AND SENSORS (IF EQUIPPED) - Continued CAMERA MOUNTING 4. Adjust camera angle (FIG. 22-1) by BRACKET AND OEM bending camera mounting bracket CAMERA until image on backup camera display screen adheres to standard in FMVSS 111.

  • Page 23: Sensor Plugs

    M-19-12 LIFT CORPORATION Sht. 23 of 56 DSG# Rev. - Date: 01/06/20 INSTALLING CAMERA AND SENSORS (IF EQUIPPED) - Continued 8. Remove camera knockout and sensor plugs (if required) from housing cover (FIG. 23-1). HOUSING COVER SENSOR PLUGS (4 PLACES) CAMERA KNOCKOUT REMOVING HOUSING COVER SENSOR PLUGS AND CAMERA KNOCKOUT...
  • Page 24 M-19-12 LIFT CORPORATION Sht. 24 of 56 DSG# Rev. - Date: 01/06/20 INSTALL LOWER MOUNTS CAUTION Liftgate can be severely damaged by connecting electric welder ground lead to the wrong place. To prevent damage, always connect ground lead directly to compo- nent being welded and as close as possible to the weld.
  • Page 25 M-19-12 LIFT CORPORATION Sht. 25 of 56 DSG# Rev. - Date: 01/06/20 COMPLETE LIFTGATE INSTALLATION BREATHER PLUG CAUTION Hydraulic system is fi lled at the factory with correct amount of oil. It is unnecessary to add more oil except as required for periodic maintenance of the liftgate.
  • Page 26 M-19-12 LIFT CORPORATION Sht. 26 of 56 DSG# Rev. - Date: 01/06/20 COMPLETE LIFTGATE INSTALLATION - Continued 6. To use the drop-away platform feature, install drop pin and 3/8”-16 lock nut (Kit items) on the bottom of RH column (FIG. 26-1). Tighten lock nut securely. DROP PIN 3/8”-16 LOCK NUT (P/N 901016-4)

  • Page 27: Power On Switch

    M-19-12 LIFT CORPORATION Sht. 27 of 56 DSG# Rev. - Date: 01/06/20 TEST OPERATION OF LIFTGATE WARNING Keep all foreign objects out of the Liftgate mainframe and away from pinch points at all times when operating Liftgate. NOTE: The LIFTGATE ACTIVATED LED illuminates when Liftgate power is on.
  • Page 28 M-19-12 LIFT CORPORATION Sht. 28 of 56 DSG# Rev. - Date: 01/06/20 TEST OPERATION OF LIFTGATE - Continued 9. Lock the latch on LH side or RH side through the hole in the latch pin (FIG. 28-1). LATCH LATCH LOCK LOCKING PLATFORM (C2 LIFTGATE) FIG.
  • Page 29 M-19-12 LIFT CORPORATION Pág. 29 de 56 DSG# Rev. - Fecha: 01/06/20 INSTRUCCIONES, KIT DE INSTALACIÓN PARA CHEVY Y GMC (T-181) CAMIONES PICK UP CHEVY Y GMC 2500/3500, 2020 KIT GALVANIZADO, N/P 210670-01G SOPORTE IZQUIERDO SOPORTE DERECHO DE MONTAJE, DE MONTAJE,...
  • Page 30 M-19-12 LIFT CORPORATION Pág. 30 de 56 DSG# Rev. - Fecha: 01/06/20 KIT DE TORNILLOS N/P, 289488-01 TORNILLO TORNILLO CON CABEZA TORNILLO DE CABEZA CABEZA DE BOTÓN HEXAGONAL TRONCOCÓNICA 3/8”- 16 X 1” 3/16”-16 X 1” DE LARGO, #10-24 X 3/4” DE LARGO DE LARGO GRADO 5 N/P 900753-07...

  • Page 31: Arandela Plana

    KIT PINZA PARA LA LUZ POSTERIOR, N/P 289632-01 PERNO HEX. CON BRIDA PINZA PARA LA LUZ M8 X 12 MM LG. N/P 289631-01 N/P 901610-01 CANT. 2 CANT. 2 KIT BOLSA DE PERNO T-181, N/P 299946-02 TUERCA PLACA RANURADA ARANDELA PLANA, TORNILLO HEXAGONAL, 3/8” CABEZA HEX.
  • Page 32 M-19-12 LIFT CORPORATION Pág. 32 de 56 DSG# Rev. - Fecha: 01/06/20 NOTA: Los elevadores C2 se envían con los kits con las siguientes parte para instalar el elevador. Las partes se guardan en la carcasa del bastidor principal. KIT DE MANUAL Y PARTES PEQUEÑAS PARA ELEVADOR C2 N/P 289484-02 INSTALACIÓN DE LUCES...
  • Page 33 M-19-12 LIFT CORPORATION Pág. 33 de 56 DSG# Rev. - Fecha: 01/06/20 KIT DE MANUAL Y PARTES PEQUEÑAS PARA ELEVADOR C2 (Cont.) N/P 289484-02 PLACA DE MONTAJE PARA LA CÁMARA (GMC) PLACA DE MONTAJE PARA LA CÁMARA N/P 299602-01 (TOYOTA) CANT.
  • Page 34 M-19-12 LIFT CORPORATION Pág. 34 de 56 DSG# Rev. - Fecha: 01/06/20 NOTA: El instalador es el responsable de asegurarse que el vehículo cumpla con las leyes y estándares Federales, Estatales y Locales. CAPACIDAD DE LA CARROCERÍA ADVERTENCIA Consulte la capacidad de la carrocería de su vehículo con el fabricante de la carrocería.
  • Page 35 M-19-12 LIFT CORPORATION Pág. 35 de 56 DSG# Rev. - Fecha: 01/06/20 PREPARAR EL ELEVADOR 1. Retire los kits de montaje enviados con el elevador. Consulte los kits en las Hojas 29 a 33. Verifi que que los soportes de montaje sean los soportes correctos para esta instalación.
  • Page 36 M-19-12 LIFT CORPORATION Pág. 36 de 56 DSG# Rev. - Fecha: 01/06/20 PREPARAR EL ELEVADOR - Cont. PERFORAR LOS AGUJEROS 4. Verifi que cuáles agujeros se deben perforar en la parte inferior de la carcasa en el bastidor principal (FIG. 36-1). Después remueva los que se necesiten.
  • Page 37 M-19-12 LIFT CORPORATION Pág. 37 de 56 DSG# Rev. - Fecha: 01/06/20 ATORNILLAR SOPORTES EN EL BASTIDOR PRINCIPAL NOTA: El agujero grande en los soportes de montaje del bastidor principal siempre se debe posicionar hacia la base de los soportes de montaje. Atornille los soportes de montaje del bastidor principal (artículos incluidos PLACA DE LA COLUMNA...
  • Page 38 M-19-12 LIFT CORPORATION Pág. 38 de 56 DSG# Rev. - Fecha: 01/06/20 PREPARAR LA CAMIONETA PICKUP 1. Utilice la llave para encender la camioneta para desbloquear el tapón de acceso al neumático de repuesto (FIG. 38-1). Retire el tapón. 2. Retire el neumático de repuesto de la camioneta (FIG.
  • Page 39 M-19-12 LIFT CORPORATION Pág. 39 de 56 DSG# Rev. - Fecha: 01/06/20 CAMBIAR EL MONTAJE DE LA LUZ POSTERIOR NOTA: Cambie los sujetadores de montaje de la luz posterior antes de instalar el elevador. Los nuevos sujetadores permitirá que se retiren ambos lentes de la luz posterior después de que se instale el elevador.
  • Page 40 M-19-12 LIFT CORPORATION Pág. 40 de 56 DSG# Rev. - Fecha: 01/06/20 ATORNILLAR EL SOPORTE PARA EL CAMBIO DE UBICACIÓN DEL NEUMÁTICO DE REPUESTO NOTA: El soporte para el cambio de ubicación del neumático de repuesto provee acceso al polipasto del neumático de repuesto después de que se instala el elevador. 1.
  • Page 41 M-19-12 LIFT CORPORATION Pág. 41 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR LA TIRA DE RELLENO NOTA: La tira de relleno de 3 piezas debe estar instalada antes de montar el Elevador a la camioneta. 1. Coloque las tiras de relleno (3) centradas a lo largo del borde del bastidor principal en el elevador BASTIDOR PRINCIPAL...
  • Page 42 M-19-12 LIFT CORPORATION Pág. 42 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR EL ELEVADOR NOTA: Verifi que que el elevador esté en la posición correcta en la cama del pickup marcando y taladrando agujeros. 1. Coloque los soportes de montaje LUZ DE CARGA Izquierdo y Derecho (art.
  • Page 43 M-19-12 LIFT CORPORATION Pág. 43 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR EL ELEVADOR - Cont. NOTA: Para llenar las brechas entre el soporte de montaje y el piso, utilice arandelas planas de 3/8” [9 mm] con cada perno. ARANDELA DE 4.
  • Page 44 M-19-12 LIFT CORPORATION Pág. 44 de 56 DSG# Rev. - Fecha: 01/06/20 VERIFICAR EL ACCESO AL NEUMÁTICO DE REPUESTO PRECAUCIÓN No utilice el cargador de batería para conectar la energía a los cables de alimentación del Elevador. 1. Conecte la energía de una batería de 12 voltios para camioneta a los cables de alimentación del Elevador que salen de la parte posterior de ELEVADOR...
  • Page 45 M-19-12 LIFT CORPORATION Pág. 45 de 56 DSG# Rev. - Fecha: 01/06/20 VERIFICAR EL ACCESO AL NEUMÁTICO DE REPUESTO - Cont. COLUMNA IZQ. 4. Retire los tapones correctos (LADO de plástico de color negro de DEL CONDUCTOR) la carcasa y el bastidor (FIG. FRENTE DEL ELEVADOR 45-1).
  • Page 46 M-19-12 LIFT CORPORATION Pág. 46 de 56 DSG# Rev. - Fecha: 01/06/20 CANALIZAR CABLES DE ALIMENTACIÓN 1. Retire el kit de partes pequeñas y manuales de la carcasa del bastidor. Consulte los contenidos de los kits en la Hoja 32 a la 33. 2.
  • Page 47 M-19-12 LIFT CORPORATION Pág. 47 de 56 DSG# Rev. - Fecha: 01/06/20 VÁLVULA SOLENOIDE TIERRA A ENSAMBLE DE BOMBA/MOTOR INTERRUPTOR BATERÍA DISYUNTOR SOLENOIDE DE CAMIÓN 150A CABLE #4 TIERRA A BASTIDOR DE CAMIÓN TIERRA TIERRA A BOMBA/MOTOR VERDE ROJO (ELEVAR) INTERRUPTOR NEGRO (TIERRA) CAFÉ...
  • Page 48 M-19-12 LIFT CORPORATION Pág. 48 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR LA CÁMARA Y LOS SENSORES (SI SE EQUIPA) 1. Observe las ubicaciones del montaje de la cámara y el soporte de montaje CARCASA DEL BASTIDOR del sensor en la carcasa del bastidor PRINCIPAL principal (FIG.
  • Page 49 M-19-12 LIFT CORPORATION Pág. 49 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR LA CÁMARA Y LOS SENSORES (SI SE EQUIPA) - Cont. TUERCA DE NAILON, #10-24 3. La cámara OEM se puede fi jar al TORNILLOS DE N/P 901003 LA CÁMARA OEM soporte de montaje de la cámara (4 LUGARES)
  • Page 50 M-19-12 LIFT CORPORATION Pág. 50 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR LA CÁMARA Y LOS SENSORES (SI SE EQUIPA) - Cont. 4. Ajuste el ángulo de la cámara (FIG. SOPORTE DE MONTAJE PARA LA CÁMARA 50-1) doblando el soporte de montaje Y CÁMARA OEM para la cámara hasta que la imagen en la pantalla de la cámara de retroceso se...
  • Page 51 M-19-12 LIFT CORPORATION Pág. 51 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR LA CÁMARA Y LOS SENSORES (SI SE EQUIPA) - Cont. 7. Retire el agujero de la cámara señalado para perforarse y los tapones de los sen- sores (si se requiere) de la cubierta de la carcasa (FIG.
  • Page 52 M-19-12 LIFT CORPORATION Pág. 52 de 56 DSG# Rev. - Fecha: 01/06/20 INSTALAR PLACAS DE MONTAJE INFERIORES PRECAUCIÓN El elevador hidráulico se puede dañar severamente si la conexión a tierra de la sol- dadora eléctrica está conectada en el lugar incorrecto. Para prevenirlo, conéctela siempre al componente que se está...
  • Page 53 M-19-12 LIFT CORPORATION Pág. 53 de 56 DSG# Rev. - Fecha: 01/06/20 FINALIZAR LA INSTALACIÓN DEL ELEVADOR TAPÓN CON PRECAUCIÓN RESPIRADERO El sistema hidráulico se llena en la fábri- ca con la cantidad correcta de aceite. No es necesario añadir más aceite a menos de que se requiera como parte del mantenimiento periódico del Elevador.
  • Page 54 M-19-12 LIFT CORPORATION Pág. 54 de 56 DSG# Rev. - Fecha: 01/06/20 FINALIZAR INSTALACIÓN DEL ELEVADOR - Cont. 6. Para bajar la plataforma de manera vertical, instale el pasador para cadena y una tuerca de seguridad de 3/8”-16 (artículos incluidos en kit) en la parte inferior de la columna derecha (FIG.
  • Page 55 M-19-12 LIFT CORPORATION Pág. 55 de 56 DSG# Rev. - Fecha: 01/06/20 REALIZAR PRUEBA DE OPERACIÓN DEL ELEVADOR ADVERTENCIA Mantenga todos los objetos ajenos fuera del bastidor principal del Elevador y lejos de las zonas de pliegue cuando el Elevador esté en operación. NOTA: La luz LED de ELEVADOR ACTIVADO se ilumina cuando el Elevador está...
  • Page 56 M-19-12 LIFT CORPORATION Pág. 56 de 56 DSG# Rev. - Fecha: 01/06/20 REALIZAR PRUEBA DE OPERACIÓN DEL ELEVADOR - Cont. 9. Asegure el gancho en el lado derecho o izquierdo a través del agujero en el pasador del enganche (FIG. 56-1). PASADOR GANCHO ENGANCHE...
