LIFT CORPORATION Sht. 1 of 10 DSG#

Rev. - Date: 10/11/18

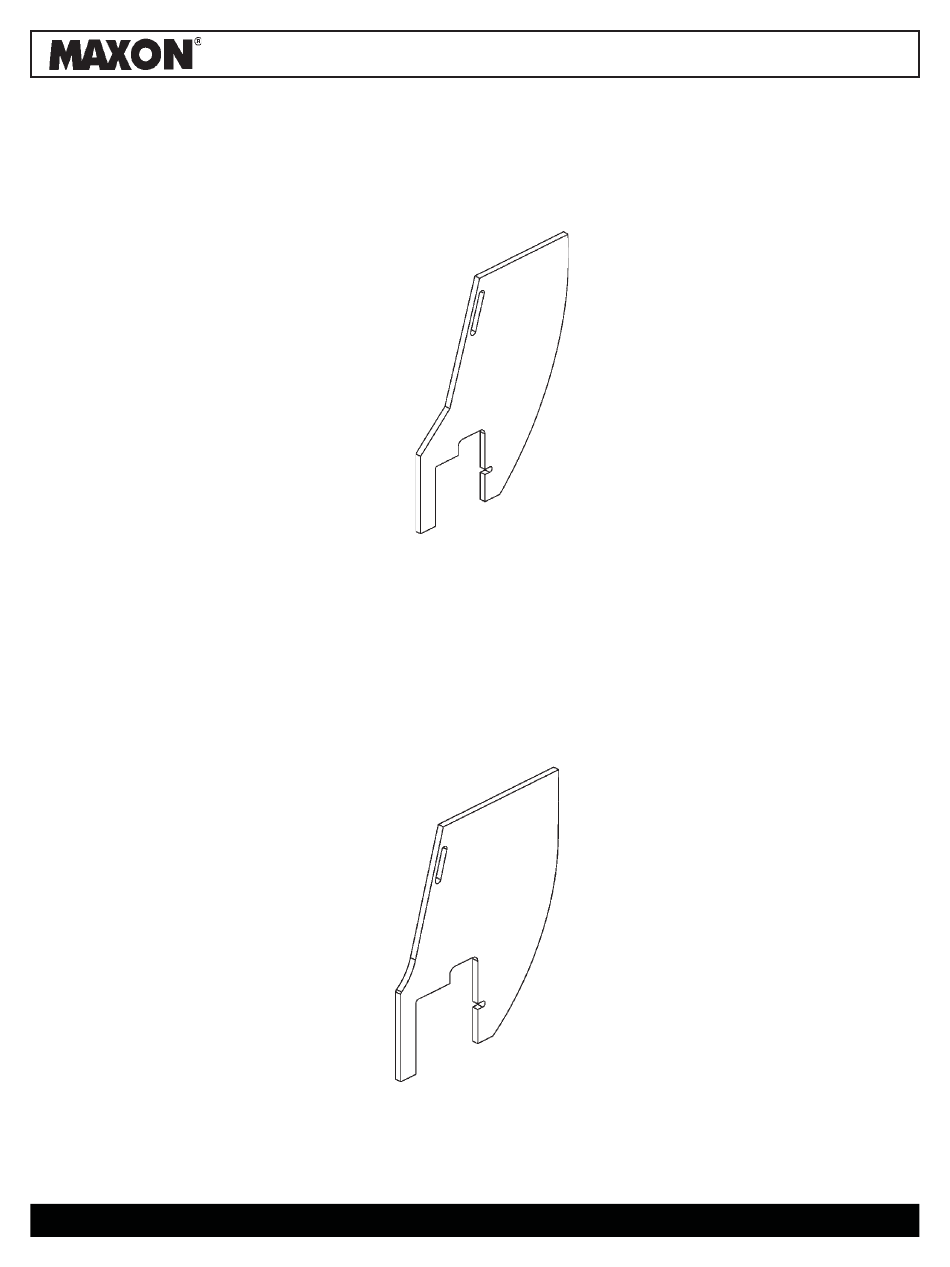

INSTRUCTION, LIFTGATE MOUNTING BRACKET KIT

GPTLR-25 & GPTLR-33 KITS, P/N 299018-01

MOUNTING PLATE

P/N 280928-01-200

QTY. 2

GPTLR-44 & GPTLR-55 KITS, P/N 299019-01

MOUNTING PLATE

P/N 281026-01

QTY. 2

Estas instrucciones están disponibles en español a partir de la página 6.

Need help?

Do you have a question about the GPTLR-25 and is the answer not in the manual?

Questions and answers

Summary of Contents for Maxon GPTLR-25

Page 1 M-18-02 LIFT CORPORATION Sht. 1 of 10 DSG# Rev. - Date: 10/11/18 INSTRUCTION, LIFTGATE MOUNTING BRACKET KIT GPTLR-25 & GPTLR-33 KITS, P/N 299018-01 MOUNTING PLATE P/N 280928-01-200 QTY. 2 GPTLR-44 & GPTLR-55 KITS, P/N 299019-01 MOUNTING PLATE P/N 281026-01 QTY. 2 Estas instrucciones están disponibles en español a partir de la página 6.
Page 2 NOTE: Install this mounting plate kit before mounting Liftgate on vehicle. After this kit is installed, refer to GPTLR Series Installation Manual (GPTLR-25, GPTLR-33, GPTLR-44 and GPTLR-55) to install the Liftgate. NOTE: Gravity down models have plastic ties to secure cylinder vent tubes and hydrau- lic hoses to the main frame.
Page 3 LH plate and 1/4” for the RH plate (FIG. 3-1). 34” MIN. (WITH DOK-LOK) MOUNTING MOUNTING 32-1/4” MIN. PLATE PLATE (NO DOK-LOK) BRACKET BRACKET CENTER LINE PUMP BOX MAIN FRAME 38” MAX. POSITIONING NEW MOUNTING PLATES FIG. 3-1 © MAXON Lift Corp. 2018...
Page 4 BRACKET CUT TO NO LESS THAN 1/4” ALL AROUND FIG. 4-1A CUTTING LH MOUNTING PLATE BRACKET (IF REQUIRED) FIG. 4-1 MOUNTING PLATE MOUNTING PLATE MOUNTING PLATE BRACKET (CUT LINES) POSITIONING NEW MOUNTING PLATES FIG. 4-2 © MAXON Lift Corp. 2018...
Page 5 WELDING MOUNTING PLATES Gravity Down models. TO MAIN FRAME FIG. 5-2 6. Remove welding blankets. 7. Install liftgate on vehicle according to instructions in the installation manual. © MAXON Lift Corp. 2018...
Page 6 LIFT CORPORATION Pág. 6 de 10 DSG# Rev. - Fecha: 10/11/18 INSTRUCCIÓN PARA KIT DE SOPORTE DE MONTAJE PARA EL ELEVADOR HIDRÁULICO KITS PARA GPTLR-25 Y GPTLR-33, N/P 299018-01 PLACA DE MONTAJE N/P 280928-01-200 CANT. 2 KITS PARA GPTLR-44 Y GPTLR-55, N/P 299019-01...
Page 7 NOTA: Instale este kit de placas de montaje antes de instalar el elevador hidráulico en el vehículo. Después de instalar el kit, consulte el Manual de Instalación para Series GPTLR (GPTLR-25, GPTLR-33, GPTLR-44 y GPTLR-55) para instalar el elevador. NOTA: Los modelos con descenso por gravedad cuentan con cintillos de plástico para asegurar los tubos cilíndricos de ventilación y las mangueras hidráulicas en...
Page 8 LA PLACA LA PLACA 32-1/4” [81.9 cm] MÍN. DE MONTAJE DE MONTAJE (SIN DOK-LOK) DERECHO IZQUIERDO LÍNEA CENTRAL CAJA DE LA BASTIDOR BOMBA PRINCIPAL 38” [96.5 cm] MÁX. POSICIONAR LAS NUEVAS PLACAS DE MONTAJE FIG. 8-1 © MAXON Lift Corp. 2018...
Page 9 CORTAR SOPORTE DE LA PLACA DE MONTAJE IZQUIERDO (SI SE REQUIERE) FIG. 9-1 PLACA DE MONTAJE DERECHA PLACA DE MONTAJE IZQUIERDA SOPORTE DE LA PLACA DE MONTAJE (LÍNEAS DE CORTE) POSICIONAR NUEVAS PLACAS DE MONTAJE FIG. 9-2 © MAXON Lift Corp. 2018...
Page 10 SOLDAR PLACAS DE MONTAJE con descenso por gravedad. AL BASTIDOR PRINCIPAL FIG. 10-2 6. Retire las mantas ignífugas de soldadura. 7. Instale el elevador hidráulico en el vehículo de acuerdo a las instrucciones en el manual de instalación. © MAXON Lift Corp. 2018...
