3 D - TA S T E R D I G I TA L
3 D - S E N S O R D I G I TA L

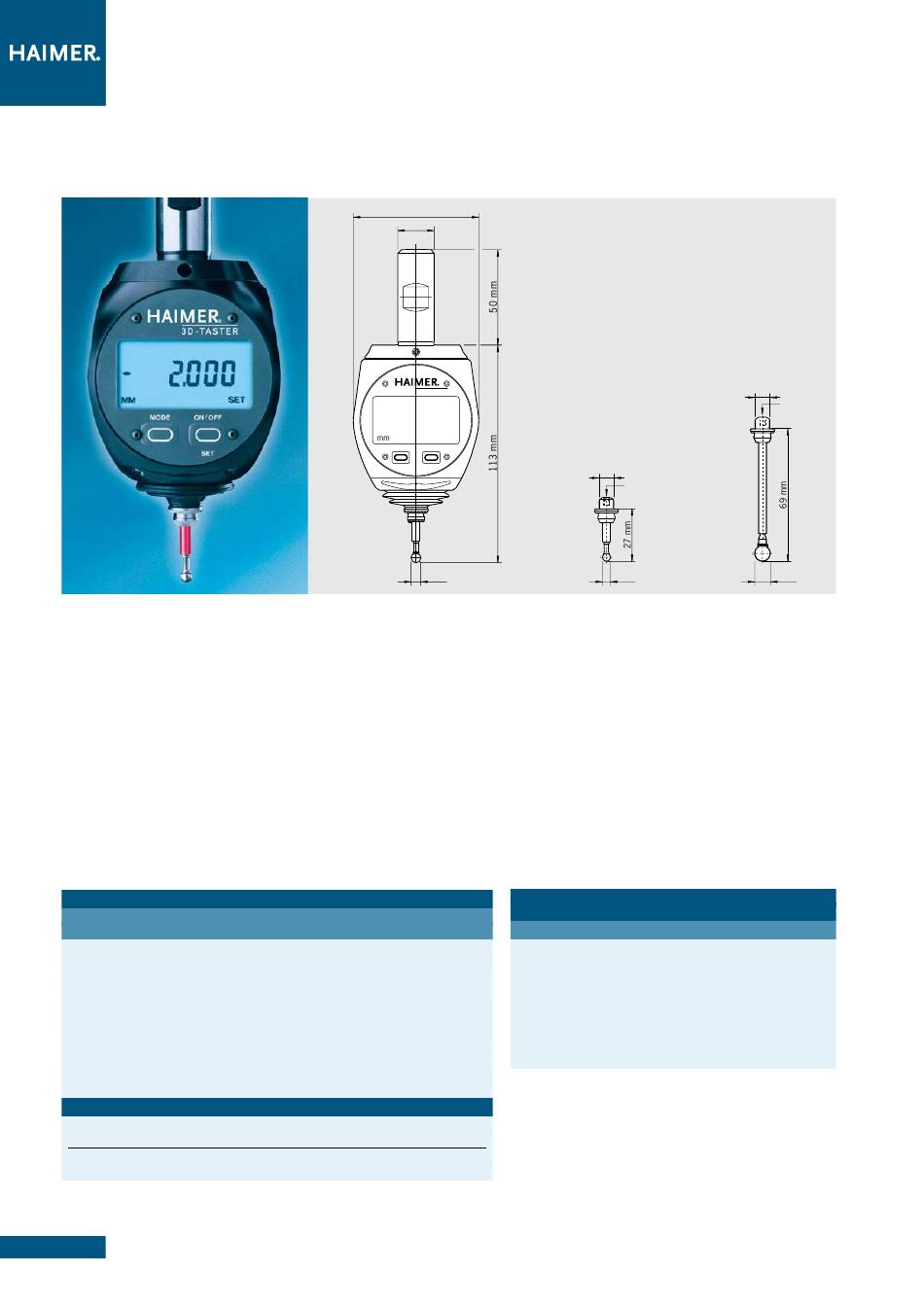

3D-Taster Digital
Hoch präzise – sicher in der Handhabung
Der digitale 3D-Taster ist eine Weiterentwicklung des bewährten mechanischen
3D-Tasters. Er ist ein hoch präzises Instrument zum Antasten von Werkstückkanten
auf Fräs- und Erodiermaschinen. Die Spindel bzw. der Senkkopf können schnell und
sicher an Bezugskanten positioniert werden. Der Anfahrvorgang kann auf der Digi-
taluhr genau verfolgt werden und die 0-Stellung wird auf Anhieb gefunden. Ohne zu
Rechnen kann das Messsystem der Maschine genullt werden, da die Spindelachse
direkt an der angetasteten Kante steht.
Besonders praxisgerecht
Die Digitaluhr verfügt über eine 0,001 mm Anzeige mit großen Ziffern. Sie ist auch
auf großen Bearbeitungszentren aus der Entfernung noch eindeutig und fehlerfrei
ablesbar. Die Uhr ist gegen Spritzwasser und Staub geschützt (IP 64) und kann im
Werkzeugmagazin der Maschine abgelegt werden.
Technische
Daten/Technical details
3D-Taster Digital mit Einspannschaft Ø 20 mm inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor Digital with clamping shank Ø 20 mm incl. short probe tip Ø 4 mm
Anzeigengenauigkeit/Smallest unit of measure
Wiederholgenauigkeit/Repeatability
Messgenauigkeit/Measuring accuracy
Display/Display
Display Modus
Display mode
Display
Größe/Display size
Höhe der
Ziffern/Height of numbers
Batterielebensdauer (bei Dauerbetrieb) ca.
Service life of battery (continuous operation) approx.
Bestell-Nr./Order No.
80.460.00.FHN
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4
mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No.
80.362.00
Langer Tasteinsatz Ø 8
mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No.
80.363.00
Technische Änderungen
vorbehalten/Technical data subject to change without prior notice
8
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
44
65 mm
65 mm
Ø 20 mm
20 mm
0
90
10
3D-TASTER
90
10
20
80
UNIVERSAL 3D-TASTER
80
-2,000
20
Made in
Germany
-2
2
0.01 mm
70
30
30
-1
70
1
set
0
40
60
MOD
ON/OFF
60
40
50
E
SET
4 mm
4 mm
3D-Sensor Digital
Highly accurate – safe handling
The Digital 3D-Sensor is a further development of the time proven mechanical
3D-Sensor. It serves for approaching workpiece edges on milling and EDM
machines. The spindle may be positioned quickly and safely on the references
edge. The approaching operation can be exactly monitored on the digital display.
The zero points can be set without any calculations because the spindle axis is po-
sitioned exactly on the approached edge.
Especially practical
The digital display has large numbers that measure in increments of 0.001 mm.
It can be easily read from a long distance (i.e. when mounted on a large machining
center). The digital display is water- and dust-proof (IP 64) and can be stored in the
tool magazine of the machine.
0,001 mm
0,001 mm
0,005 mm
mm/Inch umschaltbar
May be switched to inch or metric
45 x 23 mm
8,5 mm
3000 Stunden
3000 hrs
Tasteinsätze/probe tips
kurz/short
Ø 7,5 mm
M3
4 mm
Empfohlene HAIMER Werkzeugaufnahmen
Recommended HAIMER tool holders
kurzes
Flächenspannfutter/short chuck
SK 40
kurzes
Flächenspannfutter/short chuck
SK 50
kurzes
Flächenspannfutter/short chuck
BT 40
kurzes
Flächenspannfutter/short chuck
BT 50
kurzes
Flächenspannfutter/short chuck
HSK-A 50
kurzes
Flächenspannfutter/short chuck
HSK-E 50
kurzes
Flächenspannfutter/short chuck
HSK-A 63
kurzes
Flächenspannfutter/short chuck
HSK-A 80
kurzes
Flächenspannfutter/short chuck
HSK-A 100
lang/long
Ø 7,5 mm
M3
8 mm
Bestell-Nr./Order No.
40.305.20
50.300.20
40.500.20
50.500.20
A50.000.20
E50.000.20
A63.000.20
A80.000.20
A10.000.20
