C E N T R O M I T I N T E G R I E R T E R A U F N A H M E H S K - A 5 0
C E N T R O W I T H I N T E G R AT E D A D A P T E R H S K - A 5 0

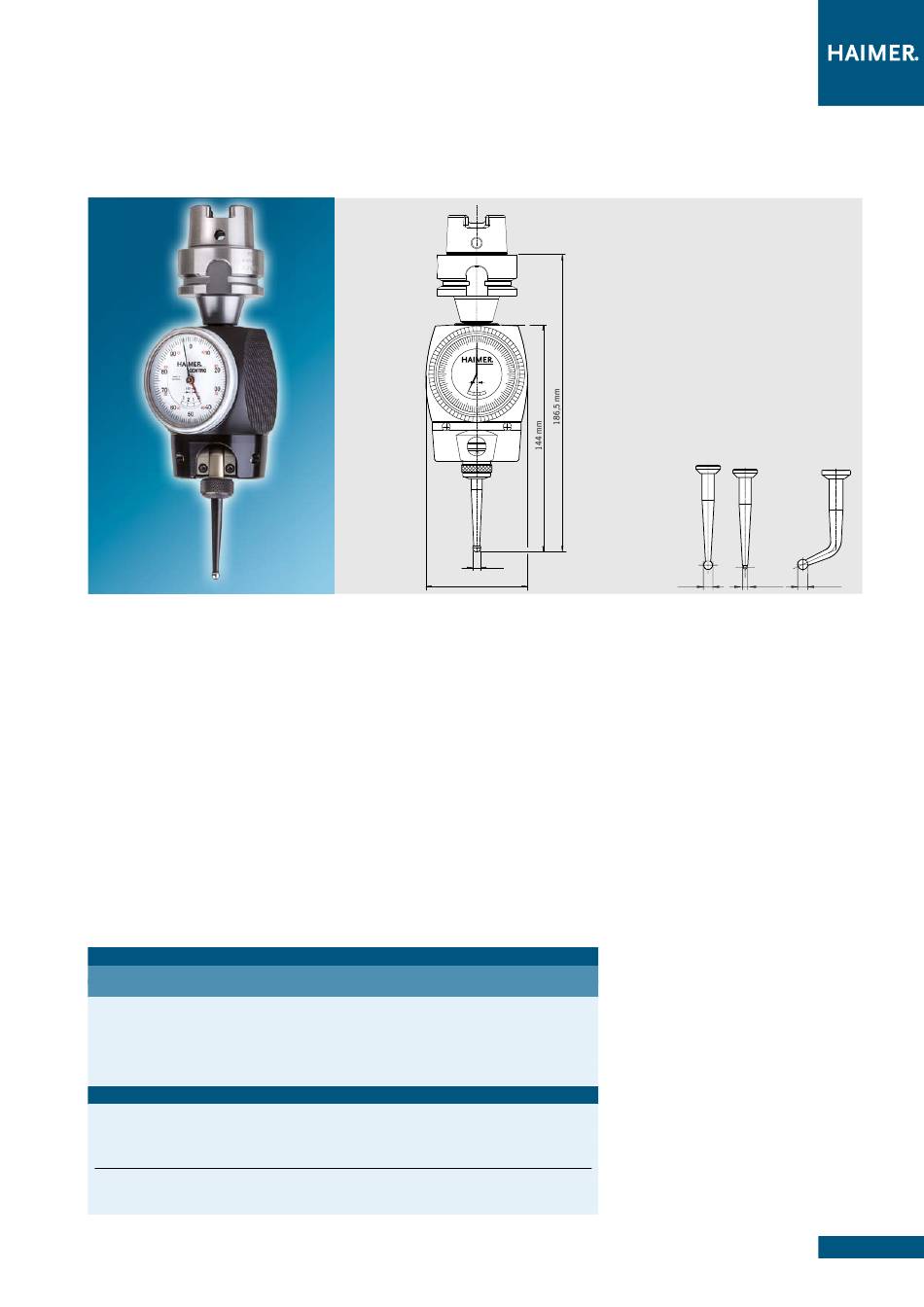

Centro mit integrierter Aufnahme
Für einfachste Handhabung mit einer integrierter Aufnahme – Kegel und Centro bil-
den eine Einheit.
Mit Centro schnell und exakt Bohrungen und Wellen ausmitteln
Der Centro wird in die Spindel der Fräsmaschine eingespannt und in die Nähe der
gesuchten Achse gebracht. Der Tasteinsatz wird so eingestellt, dass die Tastkugel
die Wand der Bohrung oder Welle berührt.
Messuhr immer im Blick
Der Tasteinsatz gleitet bei kleiner Spindeldrehzahl am Werkstück entlang und über-
trägt die Bewegung auf die Zeiger der Uhr. Das Gehäuse des Centro dreht sich nicht
mit der Spindel und damit bleibt die Messuhr immer im Blickfeld des Bedieners.
Centro findet die gesuchte Achse – sicher und zuverlässig
Solange Spindel und gesuchte Achse nicht übereinstimmen, schlagen die Zeiger
während der Drehung aus. Die Position der Spindel kann nun so lange korrigiert
werden, bis die Zeiger der Messuhr still stehen. Jetzt ist die gesuchte Achse erreicht.
Weitere Vorteile:
– Überprüfung des Planlaufs einer Fläche zur Spindel
– Rundlauffehler einer Spindel oder Einspannung werden ausgeglichen
>> Justierung ist nicht notwendig!
– Die ungewöhnlich große Messuhr schafft Klarheit
– Tasteinsatz auswechselbar
Technische Daten/Technical details
Centro mit integrierter Aufnahme HSK-A50 und geradem Tasteinsatz Ø 5 mm
Centro with integrated adapter HSK-A50 and straight probe tip Ø 5 mm
Zentriergenauigkeit/Centering accuracy
Max. Drehzahl/Max. rotation speed
Messbereich Innen Ø (Bohrung)/Measuring range interior diameter (drill hole)
Messbereich Außen Ø (Welle, mit Tasteinsatz gebogen)
Measuring range exterior diameter (shaft, with probe tip bent)
Bestell-Nr./Order No. 80.303.A50
Zubehör/Accessories
Tasteinsatz gerade mit Kugel Ø 5 mm/Probe tip straight with diameter of ball 5 mm
Bestell-Nr./Order No. 80.301.00
Tasteinsatz gebogen mit Kugel Ø 5 mm/Probe tip bent with diameter of ball 5 mm
Bestell-Nr./Order No. 80.302.00
Tasteinsatz gerade mit Kugel Ø 2 mm, für kleine Bohrungen
Probe tip straight with diameter of ball 2 mm, for small bores
Bestell-Nr./Order No. 80.303.00
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
64 mm
Ø 16 mm
0
0
90
10
90 10
10
90
20
80 80
CENTRO 20 20
80
CENTRO
M a d e in
G e rm a n y
0.01 m m
M a d e in
30
70
G e rm a n y
0.01 m m
30 70 70
0 3
1 2
30
0
1 2
40
60
40 60
50
60
40
50
B
B
Ø 5 mm
64 mm
Centro with integrated adapter
The integrated adapter guarantees easiest handling and a maximum of comfort.
Center bores and arbors quick and precise
The Centro is clamped in a tool holder and positioned close the sought axis.
The probe tip is adjusted and touches the bore or arbor all the way around.
Dial gauge always in field of vision
With low rpm the probe slides along the bore or arbor.
Its movement is transferred to the dial gauge. By using an antenna the Centro
does not spin around and stays in field of vision.
By using the Centro you find the axis of bores or arbors - reliably
As long as the spindle is out of the center of the bore or arbor the hands of the
dial gauge stay in movement. By changing the position of x- and y- axis at the
machine you can jibe the axis of the spindle and the work piece.
Further advantages:
– Check the axial run-out of the work piece to the spindle
– Compensation of the run-out errors of the spindle and tool holder
>> No adjustment necessary
– Even in bigger distance the unusual size of the dial gauge is helpful to finish the
job
– Replaceable probes
0,003 mm
150 1/min
3–125 mm
0–125 mm
90
10
80
20
30
70
3
Tasteinsätze/probe tips
40
60
gerade
straight
Ø 5mm Ø 5 mm Ø 2 mm
42
gebogen
bent
Ø 5 mm
