HAIMER UNIVERSAL 3D-SENSOR Manual page 11

3 D - TA S T E R Z E R O M A S T E R M I T I N T E G R I E R T E M K U R Z A D A P T E R
3 D - S E N S O R Z E R O M A S T E R W I T H I N T E G R AT E D S H O R T A D A P T E R
Für Schnittstellen SK30, BT30, HSK-25/32/40/50/63
Einfache Werkstückvermessung bei wenig Platz im Maschinenraum.
Ausführung:
– Mit integriertem Kurzadapter in Ausführung SK30, BT30, HSK-25/32/40/50/63
– Kein weiteres manuelles Einstellen des Rundlaufs mehr nötig! Auslieferung mit
voreingestellter Rundlaufgenauigkeit an der Tastspitze von 0,01 mm
– Messgenauigkeit: 0,01 mm
– Kurze und lange Tasteinsätze verfügbar, kein Werkzeugwechsel
– Keine Neukalibrierung des Tasters erforderlich
– vergrößerter Überfahrweg
– IP 67 spritzwassergeschützt
Verwendung:
– Für kleine Fräs- und Erodiermaschinen (isolierter Tasteinsatz)
– Zu Werkstück-Nullpunktesetzungen und Längenabmessungen
– Beliebige Antastrichtung (X-, Y-, Z-Achse)
Technische Daten/Technical details

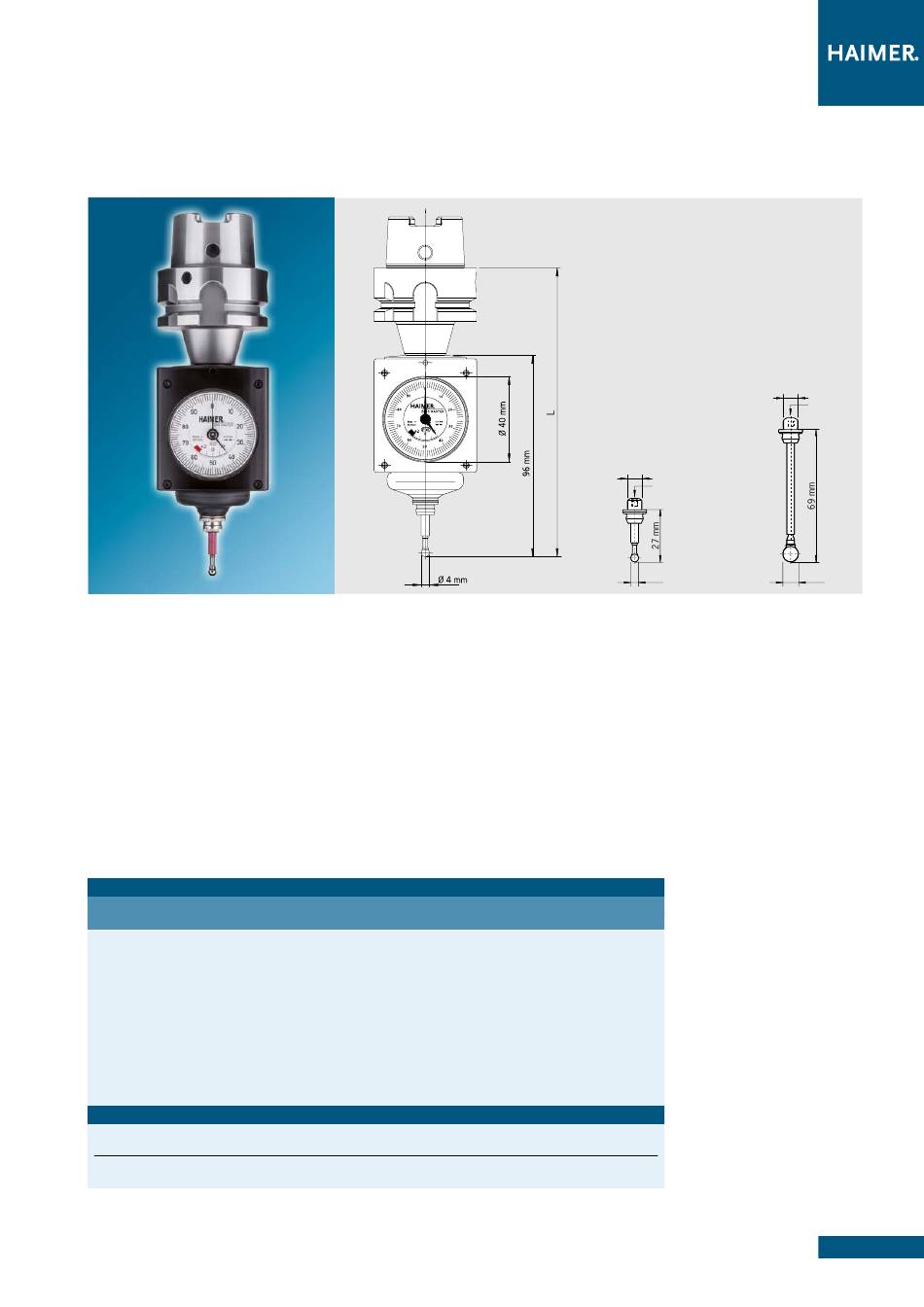

3D-Taster Zero Master mit integriertem Kurzadapter inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor Zero Master with integrated short adapter including short probe tip Ø 4 mm
Genauigkeit/Accuracy
Artikel/Article
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
3D-Taster Zero Master mit Kurzadapter/with short adapter
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
65 mm
Ø 20 mm
0
90
90 10
10
20
80 UNIVERSAL 3D-TASTER 80
20
Made in
Germany
2 -2
0.01 mm
70 30
70
30 1 -1
0
40
60
60
40
50
4 mm
For interfaces SK30, BT30, HSK-25/32/40/50/63
Simple workpiece measuring with less space in the machine.
Version:
– With integrated short adapter in version SK30, BT30, HSK-25/32/40/50/63
– No further manual runout adjustment necessary! Delivery with preset runout
accuracy at the probe tip of 0.01 mm
– Measuring accuracy: 0.01 mm
– Short and long probe tips available, no tool change necessary
– No re-calibration of the sensor is needed
– Enhanced overrun distance
– IP 67 waterproof
Application:
– For small Milling and EDM machines (isolated probe)
– For workpiece-reset and length measuring
– Any direction approach (X-, Y-, Z-axis)
0,01 mm
Bestell-Nr./Order No.
HSK-E25 80.963.E25
HSK-E32 80.963.E32
HSK-E40 80.963.E40
HSK-E50 80.963.E50
HSK-A32 80.963.A32
HSK-A40 80.963.A40
HSK-A50 80.963.A50
HSK-A63 80.963.A63
SK30 80.964.30
BT30 80.965.30
Tasteinsätze/probe tips
lang/long
Ø 7,5 mm
kurz/short
Ø 7,5 mm
M3
4 mm
L [mm]
121,6
131,6
131,6
138,6
131,6
131,6
138,6
142,1
131,2
130,7
M3
8 mm
