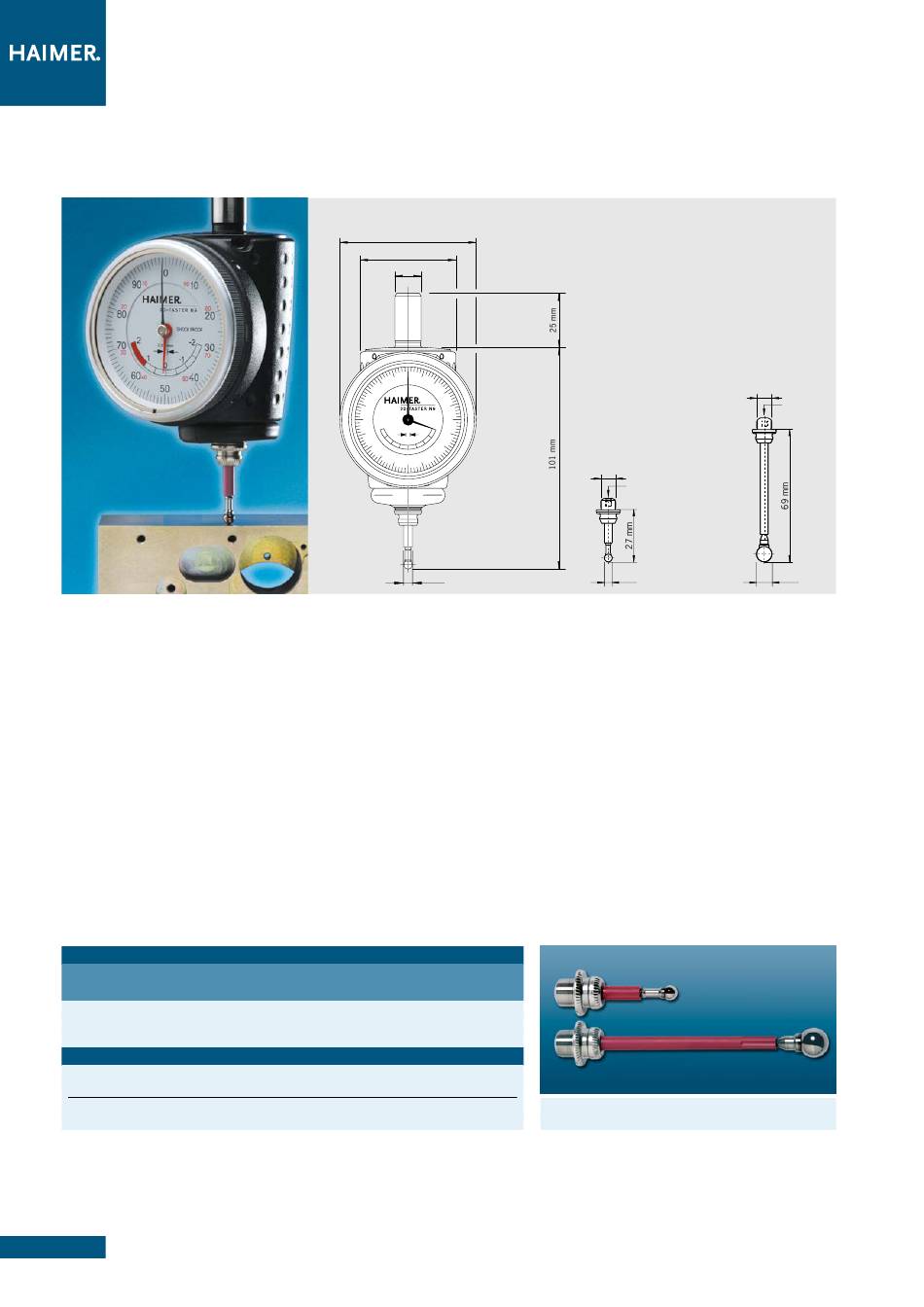

HAIMER UNIVERSAL 3D-SENSOR Manual page 4

3 D - TA S T E R N E W G E N E R AT I O N
3 D - S E N S O R N E W G E N E R AT I O N
3D-Taster New Generation
Der 3D-Taster NG ist die Weiterentwicklung unseres weltweit bewährten Universal
3D-Tasters. Er zeichnet sich besonders durch eine verbesserte Mechanik und ein
neues kompakteres Design aus.
Vorteile:
– Kompaktes und griffiges Gehäuse, keine Beschränkung des Arbeitsraumes
– Genaue Anzeige der Spindelposition mit großer 1/100 mm Messuhr (2 Zeiger)
– Höchste Genauigkeit von 0,01 mm (mit den original HAIMER Tasteinsätzen)
– Gekennzeichneter Überfahrweg (Sicherheitsweg)
– IP 67 spritzwassergeschützt
Funktionen:
– Maschinenspindel an Werkstücks- und Bezugskanten ausrichten
(x-, y-, z-Achse)
– Nullpunkte setzen
– Bohrungen und Wellen ausmitteln
– Längen und Tiefen messen
– Prüfen der Geradheit und Ebenheit von Flächen
– Ausrichtung von Werkstücken und Spannmitteln
– Schnell, ohne zu Rechnen, ohne Vorzeichenfehler
Technische Daten/Technical details
3D-Taster NG mit Einspannschaft Ø 12 mm inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor NG with clamping shank Ø 12 mm including short probe tip Ø 4 mm
Genauigkeit/Accuracy
Länge ohne Einspannschaft/Length without clamping shank
Bestell-Nr./Order No. 80.360.00NG
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short Probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long Probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
4
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
65 mm
Ø 20 mm
Ø 62 mm
Ø 44 mm
Ø 12 mm
0
0
90 90
10
10
90
90 10
10
20
80 80
20
20
80 UNIVERSAL 3D-TASTER 80
20
Made in
Germany
2 2 -2 -2
0.01 mm
0,01 mm
70 30 30
70
70
30 1 -1 70
30 -1
1
0
0
40
60
60
40 40
60
50 60
40
50
Ø 4 mm 4 mm
3D-Sensor New Generation
The 3D-Sensor NG is a further development of our worldwide accepted and proven
Universal 3D-Sensor. Its distinguishing features are improved mechanics and a new
and compact design.
Advantages:
– Compact and easy to grip casing, no restriction to working area
– Precise display of spindle position with large 1/100 mm dial gauge (2 hands)
– Utmost precision of 0.01 mm (when using original HAIMER probe tips)
– Marked overrun distance (safety distance)
– IP 67 waterproof
Functions:
– Aligning machine spindles to work piece edges and reference edges
(x-, y-, z-axis)
– Set zeros
– Centre borings and shafts
– Measuring lengths and depths
– Checking straightness and levelness of surfaces
– Aligning work pieces and vices
– Quick, without calculations, no mistakes with algebraic signs
0,01 mm
101 mm
Tasteinsätze/probe tips
kurz/short
Ø 7,5 mm
M3
4 mm
Kurzer Tasteinsatz Ø 4 mm/Short Probe tip Ø 4 mm
Langer Tasteinsatz Ø 8 mm/Long Probe tip Ø 8 mm
lang/long
Ø 7,5 mm
M3
8 mm
