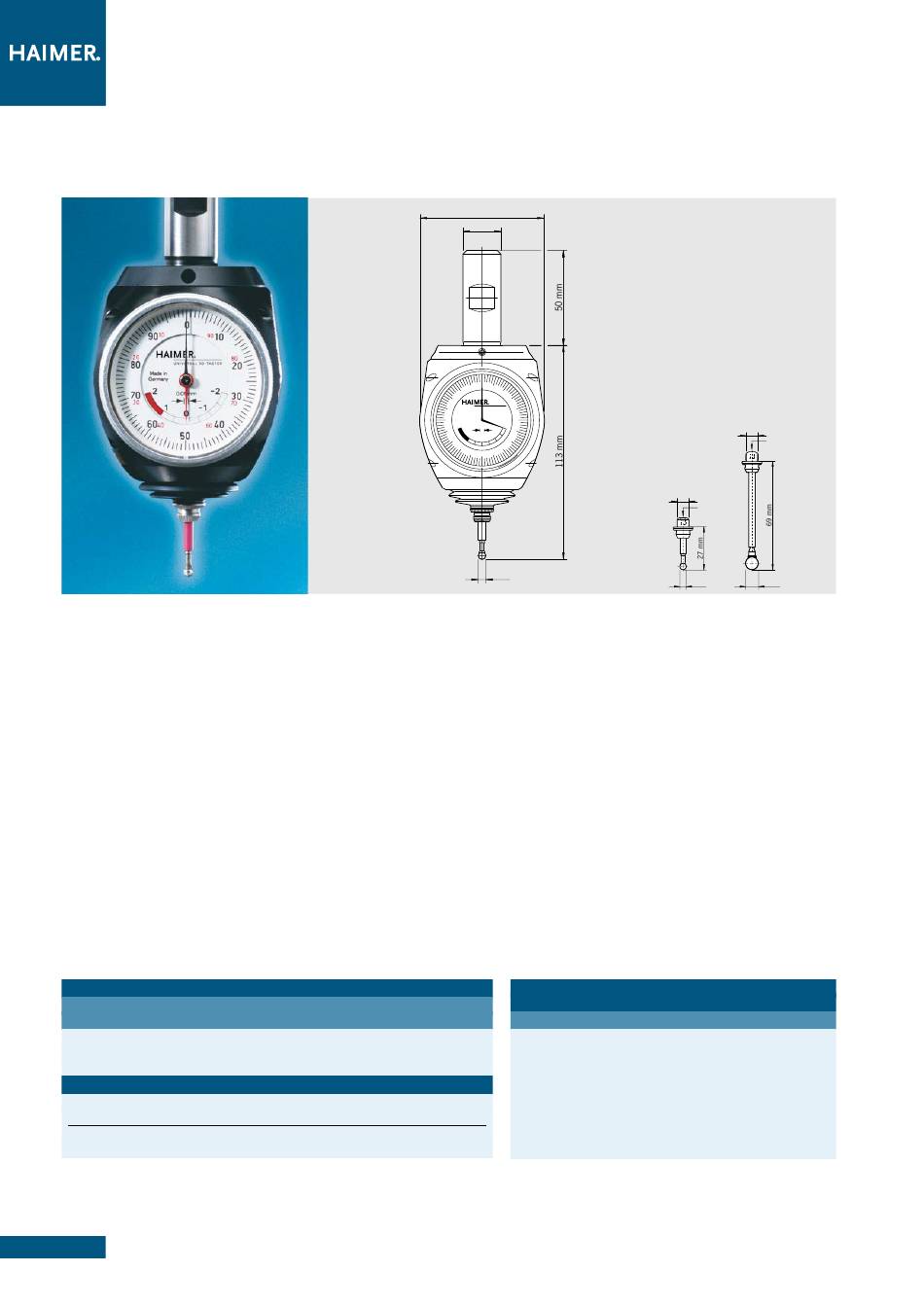

HAIMER UNIVERSAL 3D-SENSOR Manual page 2

U N I V E R S A L 3 D - TA S T E R
U N I V E R S A L 3 D - S E N S O R
Universal 3D-Taster
Der Universal 3D-Taster ist ein sehr präzises und vielseitiges Messgerät für
Fräs- und Erodiermaschinen (isolierter Tasteinsatz). Er wird in die Frässpindel bzw.
in den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werk-
stück- oder Vorrichtungskanten zu positionieren. Somit können schnell und einfach
Werkstück-Nullpunkte gesetzt und Längenmessungen durchgeführt werden.
Die Antast richtung ist beliebig (X-, Y-, Z-Achse). Die Messuhr schlägt immer in die
gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstück
an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an
der Werkstückkante. Auf Anhieb, ohne langes Probieren, ohne zu Rechnen, ohne
Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität
und entlastet die Mitarbeiter.
Es sind kurze wie auch lange Tasteinsätze verfügbar, die ohne Werkzeug gewech-
selt werden können. Nach Wechsel eines Tasteinsatzes ist keine Neukalibrierung
des Tasters erforderlich.
Zusätzliche Sicherheit bieten der vergrößerte Überfahrweg in Verbindung mit
der bewährten Soll-Bruchstelle im Tasteinsatz.
Für höchste Messgenauigkeit und Präzision werden alle Universal 3D-Taster bei der
Montage einzeln vermessen und abgestimmt.
– IP 67 spritzwassergeschützt
Technische Daten/Technical details
Universal 3D-Taster mit Einspannschaft Ø 20 mm inkl. kurzem Tasteinsatz Ø 4 mm
Universal 3D-Sensor with clamping shank Ø 20 mm including short probe tip Ø 4 mm
Genauigkeit/Accuracy
Länge ohne Einspannschaft/Length without clamping shank
Bestell-Nr./Order No. 80.360.00.FHN
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
2
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
65 mm
Ø 20 mm
65 mm
Ø 20 mm
0
90
10
90 10
20
80 UNIVERSAL 3D-TASTER 80
20
IP 67
Made in
Germany
2 -2 0
0.01 mm
30
70
90
90 10
10
30 70
1 -1
0
20
80 UNIVERSAL 3D-TASTER
40
60 IP 67
60
40
50 Made in
Germany
2 -2
0.01 mm
70
Ø 7,5 mm
30 -1
1
0
40
60
60
40
50
4 mm
4 mm
Universal 3D-Sensor
The Universal 3D-Sensor is a very precise and versatile measuring instrument for
milling and EDM machines (insulated probe). Once clamped into the machine spin-
dle, the run-out (T.I.R) is fully adjustable to Zero. Then, it can be used to bring the
spindle axis on the edges of the workpiece. This allows to set zeros and to mea-
sure quickly and easily. approachability in any direction (X-, Y-, Z- axis). When the di-
al gage shows zero, the spindle axis is exactly on the edge of the workpiece.
No calculating of the probe's ball diameter is necessary – just Zero it out! Problems
with mathematics or calculations are eliminated. It helps increasing the productivity
and accuracy of the operator.
Short and long probes are available. The sensor probes may be changed without
any tool, no re-calibration of the unit is needed.
Additional safety, the unit has a large overrun distance in connection with the fully
tested preset breaking points giving the sensor long life. All Universal 3D-Sensors
are individually tested and adjusted when being assembled in order to achieve a
maximum of measuring precision.
– IP 67 waterproof
Empfohlene HAIMER Werkzeugaufnahmen
Recommended HAIMER tool holders
0,01 mm Kurzes Flächenspannfutter/short chuck
113 mm Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Kurzes Flächenspannfutter/short chuck
Tasteinsätze/probe tips
Ø 7,5 mm
lang/long
M3
Ø 7,5 mm
M3
80
20
30
kurz/short
70
M3
Ø 7,5 mm
M3
4 mm 8 mm
4 mm 8 mm
Bestell-Nr./Order No.
SK 40 40.305.20
50.300.20
SK 50
BT 40 40.500.20
BT 50 50.500.20
HSK-A 50 A50.000.20
HSK-E 50 E50.000.20
A63.000.20
HSK-A 63
HSK-A 80 A80.000.20
HSK-A 100 A10.000.20
