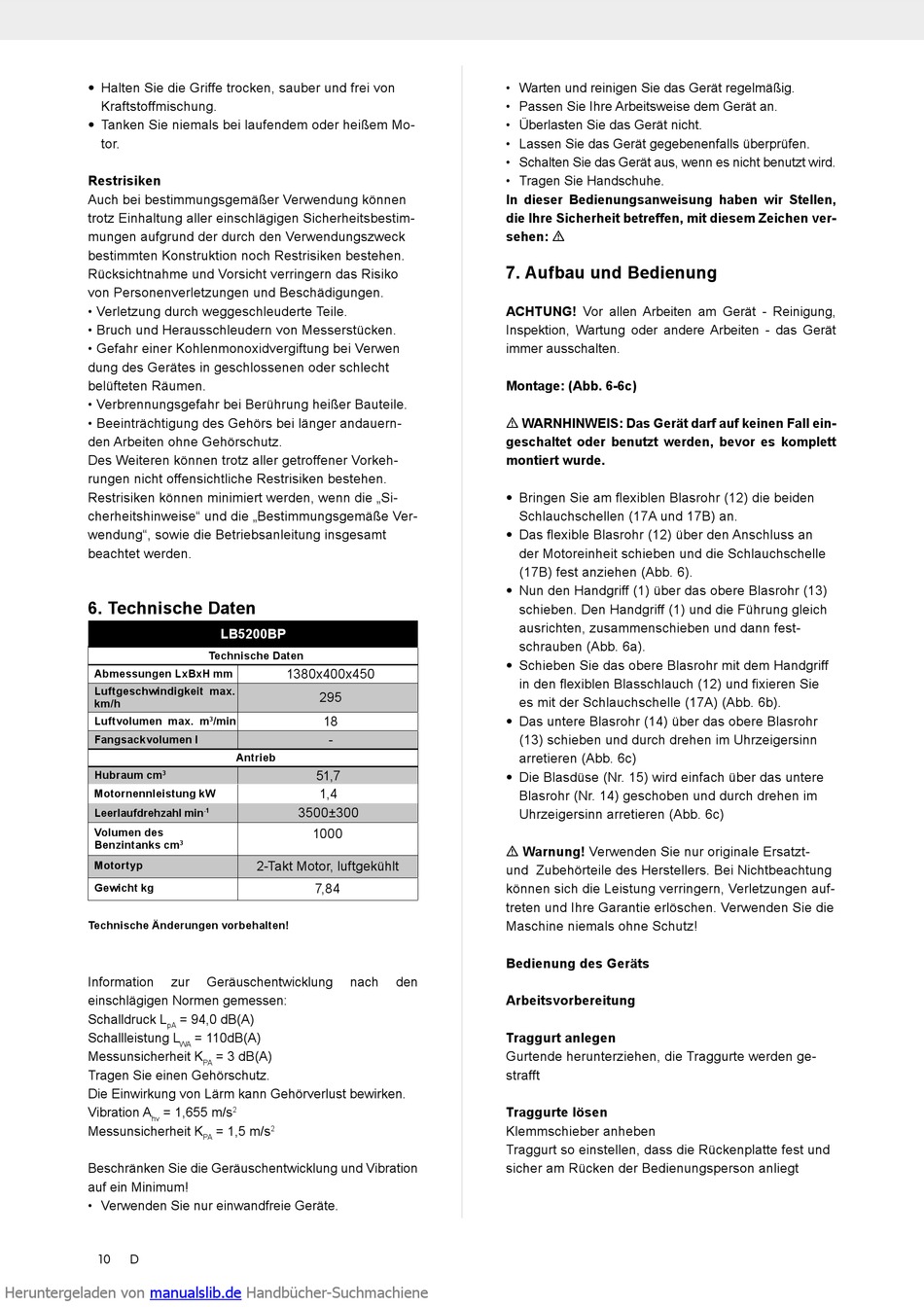

• Halten Sie die Griffe trocken, sauber und frei von
Kraftstoffmischung.
• Tanken Sie niemals bei laufendem oder heißem Mo-
tor.
Restrisiken
Auch bei bestimmungsgemäßer Verwendung können
trotz Einhaltung aller einschlägigen Sicherheitsbestim-
mungen aufgrund der durch den Verwendungszweck
bestimmten Konstruktion noch Restrisiken bestehen.
Rücksichtnahme und Vorsicht verringern das Risiko
von Personenverletzungen und Beschädigungen.
• Verletzung durch weggeschleuderte Teile.
• Bruch und Herausschleudern von Messerstücken.
• Gefahr einer Kohlenmonoxidvergiftung bei Verwen
dung des Gerätes in geschlossenen oder schlecht
belüfteten Räumen.
• Verbrennungsgefahr bei Berührung heißer Bauteile.
• Beeinträchtigung des Gehörs bei länger andauern-
den Arbeiten ohne Gehörschutz.
Des Weiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße Ver-
wendung", sowie die Betriebsanleitung insgesamt
beachtet werden.

6. Technische Daten

Abmessungen LxBxH mm
Luftgeschwindigkeit max.
km/h
Luftvolumen max. m
Fangsackvolumen l
Hubraum cm
3
Motornennleistung kW
Leerlaufdrehzahl min
Volumen des
Benzintanks cm
Motortyp
Gewicht kg
Technische Änderungen vorbehalten!
Information zur
einschlägigen Normen gemessen:
Schalldruck L
pA
Schallleistung L
Messunsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vibration A = 1,655 m/s
hv
Messunsicherheit K
Beschränken Sie die Geräuschentwicklung und Vibration
auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
10 D
Heruntergeladen von manualslib.de
LB5200BP
Technische Daten
1380x400x450
295
18
/min
3
-
Antrieb
51,7
1,4
3500±300
-1
1000
3
2-Takt Motor, luftgekühlt
7,84
Geräuschentwicklung nach
= 94,0 dB(A)
= 110dB(A)
WA
= 3 dB(A)
PA
2
= 1,5 m/s
2
PA
Handbücher-Suchmachiene
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.
In dieser Bedienungsanweisung haben wir Stellen,
die Ihre Sicherheit betreffen, mit diesem Zeichen ver-
sehen: m

7. Aufbau und Bedienung

ACHTUNG! Vor allen Arbeiten am Gerät - Reinigung,
Inspektion, Wartung oder andere Arbeiten - das Gerät
immer ausschalten.
Montage: (Abb. 6-6c)
m WARNHINWEIS: Das Gerät darf auf keinen Fall ein-
geschaltet oder benutzt werden, bevor es komplett
montiert wurde.
• Bringen Sie am flexiblen Blasrohr (12) die beiden
Schlauchschellen (17A und 17B) an.
• Das flexible Blasrohr (12) über den Anschluss an
der Motoreinheit schieben und die Schlauchschelle
(17B) fest anziehen (Abb. 6).
• Nun den Handgriff (1) über das obere Blasrohr (13)
schieben. Den Handgriff (1) und die Führung gleich
ausrichten, zusammenschieben und dann fest-
schrauben (Abb. 6a).
• Schieben Sie das obere Blasrohr mit dem Handgriff
in den flexiblen Blasschlauch (12) und fixieren Sie
es mit der Schlauchschelle (17A) (Abb. 6b).
• Das untere Blasrohr (14) über das obere Blasrohr
(13) schieben und durch drehen im Uhrzeigersinn
arretieren (Abb. 6c)
• Die Blasdüse (Nr. 15) wird einfach über das untere
Blasrohr (Nr. 14) geschoben und durch drehen im
Uhrzeigersinn arretieren (Abb. 6c)
m Warnung! Verwenden Sie nur originale Ersatzt-
und Zubehörteile des Herstellers. Bei Nichtbeachtung
können sich die Leistung verringern, Verletzungen auf-
treten und Ihre Garantie erlöschen. Verwenden Sie die
Maschine niemals ohne Schutz!
Bedienung des Geräts
den
Arbeitsvorbereitung
Traggurt anlegen
Gurtende herunterziehen, die Traggurte werden ge-
strafft
Traggurte lösen
Klemmschieber anheben
Traggurt so einstellen, dass die Rückenplatte fest und
sicher am Rücken der Bedienungsperson anliegt
