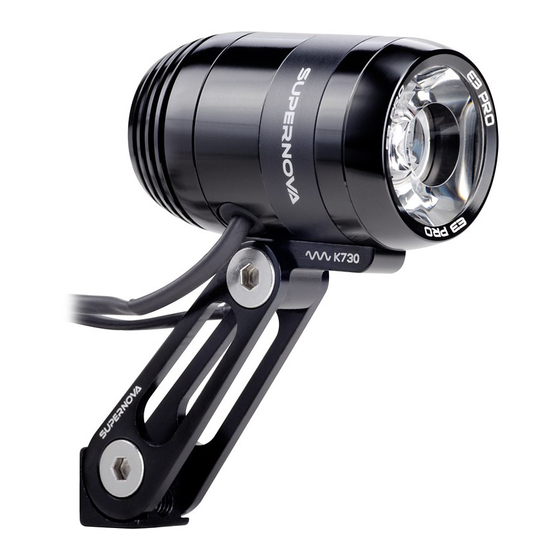

- Page 1 V 06.2020 E3 E-BIKE FRONTSCHEINWERFER • FRONT LIGHTS PHARES • KOPLAMPEN km/h ANLEITUNG • MANUAL MODE D‘EMPLOI • HANDLEIDING DE • FR •...
- Page 2 DE Ich freue mich sehr, dass Sie sich für dieses FR Vous avez choisi un produit de haute performance Supernova Hochleistungsprodukt entschieden haben! Supernova: je suis ravi de votre décision ! Mon équipe de Mein Entwicklungsteam hat keine Mühen gescheut und développement n‘a ménagé aucun effort et nos pilotes unsere Testfahrer haben tausende Kilometer in widrigsten testeurs ont parcouru des millions de kilomètres dans...
- Page 3 E-Bikes met snelheden (Pedelecs). tot 25 km/h (pedelecs). ZULASSUNGEN • APPROVALS • AUTORISATIONS • TOELATINGEN E3 E-BIKE SCHEINWERFER • E3 E-BIKE FRONT LIGHT E3 PHARE VAE • E3 E-BIKE KOPLAMP MINI 2 PRO K 1651 MINI 2...
- Page 4 LIEFERUMFÄNGE • PRODUCT CONTENT CONTENU • LEVERING V521s Art. No. Q-V521S-MBLK V521s Art. No. Q-V521S-MBLK Inkl. Incl. 1 x Frontscheinwerfer mit Kabel 1 x Phare avec câble 1 x Halterung 1 x Support 2 x Montageschraube M6 2 x Vis de montage M6 1 x Selbstsichernde Mutter 1 x Écrou autobloquant 2 x Unterlegscheibe...
- Page 5 LIEFERUMFÄNGE • PRODUCT CONTENT CONTENU • LEVERING MINI 2 Art. No. R-MINI2-BLK MINI 2 Art. No. R-MINI2-BLK MINI 2 PRO Art. No T-MINI2P-BLK MINI 2 PRO Art. No T-MINI2P-BLK V521s HBM Art. No. Q-V521S-MBLK-HBM V521s HBM Art. No. Q-V521S-MBLK-HBM V521s BOSCH HBM V521s BOSCH HBM Art.
- Page 6 Optional accessories, depending Optionele accessoires, passend bij het ge- on drive system and mounting position. bruikte aandrijfsysteem en soort montage. SUPERNOVA Universal HBM Yamaha Display C Adapter Art. No. R-UHM31.8-BLK (ø 31,8 mm) Art. No. R-YHBM-BLK Art. No. R-UHM35-BLK (ø 35 mm)
-
Page 7: Belangrijke Informatie
WICHTIGE INFORMATIONEN • IMPORTANT INFORMATION INFORMATIONS IMPORTANTES • BELANGRIJKE INFORMATIE • Verwenden Sie niemals einen starken • Ne pas nettoyer le phare avec un jet d‘eau fort. La Wasserstrahl, um den Scheinwerfer zu lentille dans quelques phares est poussée vers reinigen. - Page 8 To ensure the correct function and to preserve the • Om het juist functioneren en de volledige levensduur longevity of the front light only Supernova rear lights van uw koplamp te garanderen mogen uitsluitend should be used. achterlichten van Supernova worden gebruikt.
- Page 9 Bosch-Akkus der ersten Generation ist für diesen E-Bike system of the first generation is not strong Scheinwerfer nicht stark genug und kann durch den enough to power E3 E-Bike front lights and can be Anschluss des E3 E-Bike-Scheinwerfer beschädigt damaged. 2nd generation Bosch systems have been werden.
- Page 10 Bosch n‘est pas compatible avec ce phare. Si on systeem van de eerste generatie is niet sterk branche un des phares VAE E3 au moteur on risque genoeg voor deze koplamp en kan door het d‘endommager le port. Le système Bosch de la aansluiten aan de E3 E-Bike worden beschadigd.
- Page 11 TECHNISCHE DATEN • TECHNICAL DATA DONNÉES TECHNIQUES • TECHNISCHE GEGEVENS V521s Art. No. Q-V521S-MBLK k m / h E-BIKE Gemessener Lumenwert • Measured lumen value 235 lm Rendement lumineux mesuré • Gemeten lumenwaarde Eingangsspannung • Input voltage 5-21 V Tension d‘alimentation • Voedingsspanning Stromverbrauch •...
- Page 12 TECHNISCHE DATEN • TECHNICAL DATA DONNÉES TECHNIQUES • TECHNISCHE GEGEVENS MINI 2 Art. No. R-MINI2-BLK k m / h E-BIKE Gemessener Lumenwert • Measured lumen value 235 lm Rendement lumineux mesuré • Gemeten lumenwaarde Eingangsspannung • Input voltage 5-21 V Tension d‘alimentation •...
-
Page 13: Installation
INSTALLATION • INSTALLATION • INSTALLATION • INSTALLATIE E3 FRONTSCHEINWERFER AN ANTRIEB • E3 FRONT LIGHT ON DRIVE E3 PHARE À LA SOURCE D’ÉNERGIE • E3 KOPLAMP AAN AANDRIJVING km/h V1260: Blau/Rotes Kabel für Rücklichtanschluss (6 V) V1260 Art. No. L-STK-EB1260R-BLK (Infos: E3 Tail Light Anleitung) Gleiche Installation für folgende... - Page 14 MINI 2 PRO / MINI 2 / V521S / V1260 BOSCH INSTALLATION • INSTALLATION • INSTALLATION • INSTALLATIE Scheinwerferkabel Front light cable Câble du phare – Koplampkabel 2-fach Verbinder Double-Connector WICHTIG! Kappe bündig zum Gehäuse einpressen. Répartiteur 2 sorties Nicht tiefer! Empfohlenes Werkzeug: Scotchlok™ Sch- Dubbele connector neidklemmzange (E-9Y) •...
- Page 15 LICHTAUSRICHTUNG • ADJUSTMENT • RÉGLEMENT DU PHARE • AFSTELLING Oberkante Scheinwerfer Top edge front light Bord supérieur du phare Bovenkant koplamp Empfohlene Ausrichtung ca. 7 cm unterhalb der Oberkante des Scheinwerfers. Suggested adjustment approximatly 7 cm under the top edge of the front light.
- Page 16 Kompatibel mit Supernova Fernlicht Taster Supernova Fernlicht Taster* Compatible with Supernova high beam switch Supernova high beam switch* Compatible avec commutateur feu de route Supernova Commutateur feu de route Supernova* Compatibel met Supernova grootlichtschakelaar Supernova grootlichtschakelaar* WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE:...
- Page 17 MINI 2 PRO AUSSCHALTEN • SWITCH OFF MINI 2 PRO ÉTEINDRE LE MINI 2 PRO • MINI 2 PRO UITSCHAKELEN Ausschalten mit dem Fernlichttaster • Switching off with the high beam switch Désactivation à l’aide de l’interrupteur de feu de route • Uitschakelen met de grootlichtschakelaar 1 Sec.
- Page 18 * Enregistrez votre produit Supernova sur : www.supernova-lights.com/register et prolongez la garantie standard de 2 à 5 ans ! Registreer uw Supernova product op www.supernova-lights.com/register en verleng uw standaard garantie van 2 jaar naar 5 jaar! 34 • 35...
- Page 19 SUPERNOVA DESIGN GmbH & Co. KG Industriestr. 26 • 79194 Gundelfingen Germany +49 (0) 761 600 629 - 0 info@supernova-lights.com www.supernova-lights.com DE |...
