！警告
・感電の恐れがあります。特に指示のあるところ以外では、電源を切り、
電源プラグが抜いてあることを確認してください。
・本体が十分冷えてから作業を行ってください。
①カバーをはずします。
②センサーコネクターとインシュロック
をはずします。
③ハトメをラジオペンチでひろげセンサー
を抜きます。(図２､３参照）
④新しいセンサーに交換します。センサー
を正しい位置まで入れ、ハトメをラジオ
ペンチで押さえ固定します。(図4参照）
⑤逆の順序で組み立てます。
⑥電源を入れ、温度を確認します。温度調節ツマミ
を250℃に設定します。吹き出し口カバーの中心
で温度を測ります。250℃位が目安です。温度差
が大きい場合は基板上のボリュー
ム(VR1)にて調整します。
温度調整方法
①本体を冷却後、電源スイッチを切り、電源プ
ラグを抜きます。
②カバーをはずし、基板上にあるVR1をマイナス
ドライバーまたは小型のプラスドライバーで
調節してください。右にまわすと温度が高くなり、
左にまわすと低くなります。
③カバーを取り付けた後、電源を入れ温度を確認
します。
! 注意
温度調整で、温度を上げすぎると通電しつづけ
る恐れがあります。通電しつづける場合は、温
度の上げすぎなのでヒーター通電ランプが点滅
するまで温度を下げてください。
Oct. 2002
MA00082XU021008

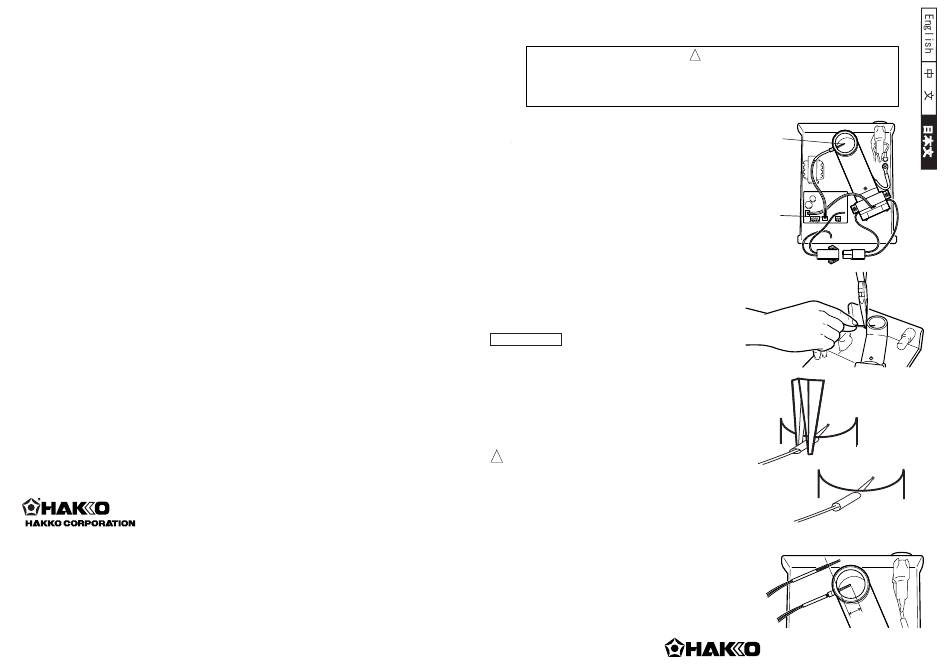

ハッコー８５３ センサー交換方法
センサー
センサー
コネクター
ハトメ
®
図１
図２
センサー
センサー
ハトメ
図３
ハトメが丸くなるまで挟んでください。
11㎜
図4
