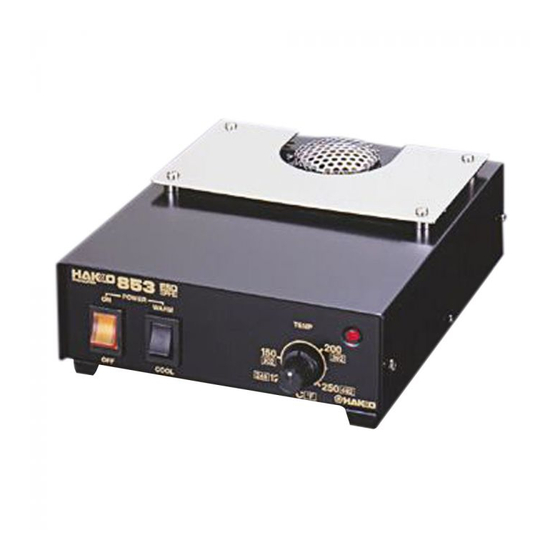

Hakko Electronics 853 Quick Manual

ハッコー８５３ ヒーター交換方法
・感電の恐れがあります。特に指示のあるところ以外では、電源を切り、
電源プラグが抜いてあることを確認してください。
・本体が十分冷えてから作業を行ってください。
①カバーをはずします。
②ヒーターコネクターとインシュロック
をはずします。
③ファンケース止めネジ、アース止めネジを
はずし、ヒーターパイプを本体から取り出
します。
注意
センサーを引っぱらないようにしてください。
④ファン止めネジをはずします。中のヒーターを
少し回転させ、ファンケース上側の突起部に当
たらないようにヒーターを取り出します。
⑤新しいヒーターを挿入します。
⑥逆の順序で組み立てます。
注意
火災の原因になりますので、ファンを正確に
取り付けてください。ファンラベルがファン
ケース側になるように取り付けてください。
⑦電源を入れ、温度を確認します。温度調節ツマミを
250℃に設定します。吹き出し口カバーの中心で温度
を測ります。250℃位が目安です。温度差が大きい場
合は基板上のボリューム(VR1)にて調整します。
温度調整方法
①本体を冷却後、電源スイッチを切り、電源プラグを抜きます。
②カバーをはずし、基板上にあるVR１をマイナスドライバーまたは小型の
プラスドライバーで調節してください。右にまわすと温度が高くなり、
左にまわすと低くなります。
③カバーを取り付けた後、電源を入れ、温度を確認します。
注意
温度調整で、温度を上げすぎると通電しつづける恐れがあります。
通電しつづける場合は、温度の上げすぎなのでヒーター通電ランプ
が点滅するまで温度を下げてください。
2007.5
MA00083XZ070507
警告
ヒーターパイプ
センサー
センサー
コネクター
ヒーターコネクター
アース止め
ネジ
ファンケース
止めネジ
ファン止めネジ
