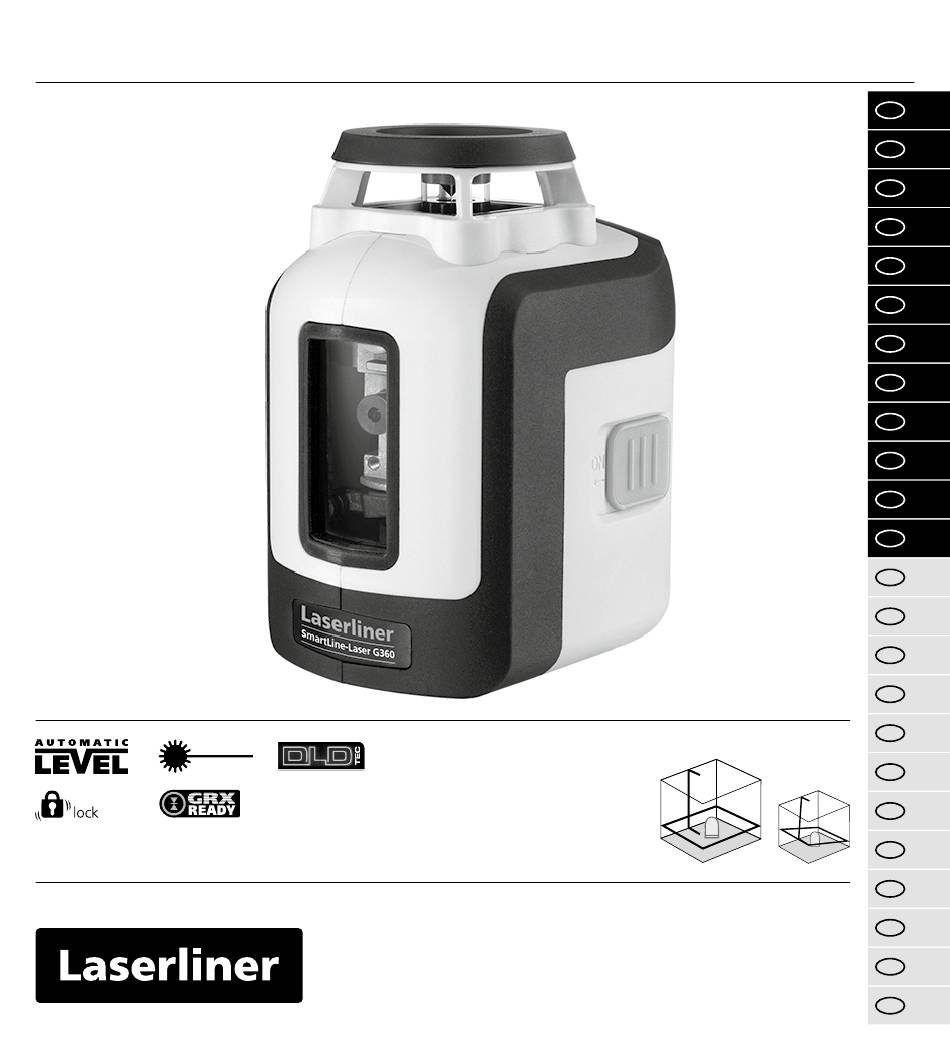

- Page 1 SmartLine-Laser G360 Laser 1H 1V 515 nm...
-
Page 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Grüner 360°-Linienlaser mit horizontalem Laserkreis, vertikaler Linie und Neigungsfunktion –... -
Page 3: Besondere Produkteigenschaften
SmartLine-Laser G360 – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. -
Page 4: Batterien Einlegen
Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf “OFF” stellen! Batterien einlegen Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. – – Laseraustrittsfenster Batteriefach (Rückseite) Schiebeschalter a AN b AUS / Transportsicherung / Neigungsmodus... - Page 5 SmartLine-Laser G360 Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
- Page 6 Wenn A2 und A3 mehr als 0,4 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befes- tigen, das Lot sollte dabei frei pendeln.
-
Page 7: Hinweise Zur Wartung Und Pflege
SmartLine-Laser G360 Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. -
Page 8: General Safety Instructions
Completely read through the operating instructions, the "Warranty and Additional Information" booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it. -
Page 9: Special Product Features
SmartLine-Laser G360 Safety instructions Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility regulations and limits in accordance with the EMC Directive 2014/30/EU. – Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people with pacemakers –... -
Page 10: Inserting Batteries
When transporting always switch off all lasers, secure the pendulum and set the slide switch to "OFF"! Inserting batteries Open the battery compartment and insert batteries (4 x type AA) according to the symbols. Be sure to pay attention to polarity. –... - Page 11 SmartLine-Laser G360 The transport restraint must be released for horizontal and vertical levelling. The laser lines flash and the LED lights red as soon as the device is outside the automatic levelling range of 5°. Position the device such that it is within the levelling range. The LED switches back to green and the laser lines stop flashing (steady light).
- Page 12 When A2 and A3 are more than 0.4 mm / m apart, an adjustment is necessary. Contact your authorised dealer or else the UMAREX-LASERLINER Service Department. Checking the vertical line Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that the bob can swing freely.
- Page 13 SmartLine-Laser G360 Calibration The meter needs to be calibrated and tested on a regular basis to ensureit produces accurate measurement results. We recommend carrying out calibration once a year. Information on maintenance and care Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.
-
Page 14: Algemene Veiligheidsaanwijzingen
Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft. Groene 360°-lijnlaser met horizontale lasercirkel, verticale lijn en neigingsfunctie –... - Page 15 SmartLine-Laser G360 – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidings- wanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
-
Page 16: Batterijen Plaatsen
Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'! Batterijen plaatsen Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit. – –... - Page 17 SmartLine-Laser G360 Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 5° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt.
- Page 18 Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,4 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER. Controleren van de verticale lijn Apparaat op ca.
- Page 19 SmartLine-Laser G360 Kalibratie Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen.
- Page 20 Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og suppleren- de anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger. Grøn 360°-linjelaser med vandret lasercirkel, lodret linje og hældningsfunktion –...
- Page 21 SmartLine-Laser G360 Sikkerhedshenvisninger Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
-
Page 22: Isætning Af Batterier
Til transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakter på “OFF”! Isætning af batterier Åbn batterihuset og læg batterierne (4 x Type AA) i. Vær opmærksom på de angivne poler. – – Lasers udgangsrude Batterirum (bagside) Skydekontakt a TIL b FRA / Transportsikring /... - Page 23 SmartLine-Laser G360 Til horisontal og vertikal nivellering skal transportsikringen være løsnet. LED lyser konstant grøn. Så snart apparatet er uden for det automatiske nivelleringsområde på 5°, blinker laserlinjerne, og lysdioden (LED) løser rødt. Apparatet skal positioneres således, at det er inden for nivelleringsområdet.
- Page 24 Hvis A2 og A3 ligger mere end 0,4 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER. Kontrol af lodret laserlinie Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit.
- Page 25 SmartLine-Laser G360 Kalibrering Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler.
-
Page 26: Consignes De Sécurité Générales
Lisez entièrement le mode d‘emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à... - Page 27 SmartLine-Laser G360 – Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d’avertissement. Consignes de sécurité...
- Page 28 Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l’interrupteur à coulisse sur « OFF » (ARRÊT) ! Mise en place des piles Ouvrir le compartiment à piles et introduire les piles (4 du type AA) en respectant les symboles de pose. Veiller à...
- Page 29 SmartLine-Laser G360 Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La DEL est allumée en permanence en vert. Dès que l‘instrument se trouve en dehors de la plage de nivellement automatique de 5°, les lignes laser clignotent et la DEL s‘allume en rouge.
- Page 30 Quand A2 et A3 sont distants de plus de 0,4 mm / m l‘un de l‘autre, un réglage de l‘appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER. Vérification de la ligne verticale Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec une corde de 2,5 m de longueur.
-
Page 31: Données Techniques
SmartLine-Laser G360 Calibrage Il est nécessaire de calibrer et de contrôler régulièrement l‘instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage. Remarques concernant la maintenance et l‘entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de... -
Page 32: Indicaciones Generales De Seguridad
Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos. - Page 33 SmartLine-Laser G360 – En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia. Indicaciones de seguridad Manejo de radiación electromagnética –...
- Page 34 Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante a “OFF”. Poner las pilas Abra la caja para pilas e inserte las pilas (4 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto. –...
- Page 35 SmartLine-Laser G360 Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 5° las líneas láser parpadean y el LED se enciende con luz roja.
- Page 36 La diferencia entre A2 y A3 es la tolerancia. Si A2 y A3 se encuentran a más de 0,4 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER. Control de la línea vertical Coloque el aparato a unos 5 m de una pared.
-
Page 37: Datos Técnicos
SmartLine-Laser G360 Calibración El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año. Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. -
Page 38: Indicazioni Generali Di Sicurezza
Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi. Laser a luce verde e proiezione di linee a 360°... -
Page 39: Caratteristiche Particolari Del Prodotto
SmartLine-Laser G360 – In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l‘area d‘intervento del laser con cartelli di avvertimento. Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica – Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità... - Page 40 Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l‘interruttore a scorrimento in posizione "OFF"! Applicazione delle pile Aprire il vano batterie ed introdurre le batterie (4 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.
- Page 41 SmartLine-Laser G360 Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane acceso in verde. Non appena l‘apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 5°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED.
- Page 42 Se la distanza tra A2 e A3 è superiore a 0,4 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER. Verifica della linea verticale Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m;...
-
Page 43: Dati Tecnici
SmartLine-Laser G360 Calibrazione L‘apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. -
Page 44: Ogólne Zasady Bezpieczeństwa
Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go. Zielony laser liniowy 360°... - Page 45 SmartLine-Laser G360 – W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych. Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą...
-
Page 46: Zakładanie Baterii
Do transportu należy zawsze wyłączać wszystkie lasery, zaryglować układ wahliwy i ustawić włącznik suwakowy w pozycji „OFF”! Zakładanie baterii Otworzyć komorę baterii i włożyć baterie (4 x typ AA) zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość. – – Okienko promieni lasera Komora baterii (tył) Włącznik suwakowy... - Page 47 SmartLine-Laser G360 Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Dioda LED świeci stałym zielonym światłem. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 5°, linie laserowe migają, a dioda LED świeci na czerwono. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji. Dioda LED ponownie świeci na zielono, a linie laserowe świecą...
- Page 48 Różnica pomiędzy A2 i A3 jest tolerancją. Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,4 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem UMAREX-LASERLINER. Sprawdzanie linii pionowej Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m.
- Page 49 SmartLine-Laser G360 Kalibracja Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok. Wskazówki dotyczące konserwacji i pielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie.
-
Page 50: Yleiset Turvallisuusohjeet
Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. Vihreä 360°-viivalaser, vaakasuora laserympyrä, pystysuora viiva ja kallistustoiminto –... - Page 51 SmartLine-Laser G360 Turvallisuusohjeet Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
-
Page 52: Paristojen Asettaminen
Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirrä liukukytkin asentoon OFF! Paristojen asettaminen Avaa paristolokero ja aseta paristot (4 x tyyppi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. – – Lasersäteen ulostuloikkuna Paristolokero (takasivulla) Liukukytkin a ON b OFF / Kuljetusvarmistus / Kallistusasetus Jalustan kierre 5/8”... - Page 53 SmartLine-Laser G360 Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Punainen LED-valo palaa jatkuvasti vihreänä. Kun laite on automaattisen tasausalueen 5° ulkopuolella, laserviivat vilkkuvat ja punainen LED-valo syttyy. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella. Vihreä LED-valo syttyy ja laserviivat palavat jatkuvasti.
- Page 54 Pisteiden A2 ja A3 välinen erotus toleranssi. Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,4 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon. Pystyviivan tarkistus Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että...
-
Page 55: Tekniset Tiedot
SmartLine-Laser G360 Kalibrointi Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa. Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa. - Page 56 Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.
- Page 57 SmartLine-Laser G360 Indicações de segurança Lidar com radiação eletromagnética – O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE. – Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers.
- Page 58 Para o transporte, desligue sempre todos os lasers, trave o pêndulo e coloque o interruptor de corrediça em "OFF"! Colocar as pilhas Abra o compartimento de pilhas e insira as pilhas (4 x tipo AA) de acordo com os símbolos de instalação. Observe a polaridade correta.
- Page 59 SmartLine-Laser G360 Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. O LED acende constantemente com cor verde. Logo que o aparelho se encontre fora da área de nivelação automática de 5°, as linhas de laser piscam e o LED acende com cor vermelha.
- Page 60 Se os pontos A2 e A3 estiverem separados mais de 0,4 mm / m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER. Controlo da linha vertival Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 metros na parede, podendo o fio mover-se livremente.
- Page 61 SmartLine-Laser G360 Calibragem O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano. Indicações sobre manutenção e conservação Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes.
-
Page 62: Allmänna Säkerhetsföreskrifter
Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. Grön 360°-linjelaser med horisontell 360°... - Page 63 SmartLine-Laser G360 Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
-
Page 64: Sätt I Batterierna
Före transport måste alltid alla lasrar stängas av och pendeln parkeras, samt skjutströmbrytaren ställas på ”OFF”! Sätt i batterierna Öppna batterifacket och lägg i batterier (4 x typ AA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll. –... - Page 65 SmartLine-Laser G360 Vid horisontell och vertikal nivellering måste transportsäkringen lossas. Lysdioden lyser konstant grön. Så fort enheten befinner sig utanför det automatiska nivelleringsområdet på 5°, blinkar laserlinjerna och lysdioden tänds i röd färg. Positionera enheten på ett sådant sätt, att den befinner sig inom nivelleringsområdet.
- Page 66 Differensen mellan A2 och A3 är toleransen. Om A2 och A3 ligger mer än 0,4 mm / m från varandra behöver enheten justeras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER. Kontroll av den lodräta linjen Ställ upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 meter långt snöre så...
- Page 67 SmartLine-Laser G360 Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år. Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel.
-
Page 68: Generelle Sikkerhetsinstrukser
Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre. Grønn 360°- linjelaser med horisontal lasersirkel, vertikal linje og hellingsfunksjon –... - Page 69 SmartLine-Laser G360 Sikkerhetsinstrukser Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU. – Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
- Page 70 Til transport må alltid alle lasere slås av og pendelen sperres, still skyvebryteren på «OFF»! Innlegging av batterier Åpne batterirommet og sett inn batteriene (4 x type AA) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig. – – Laserstrålehull Batterirom (bakside) Skyvebryter a PÅ...
- Page 71 SmartLine-Laser G360 Horisontal og vertikal nivellering krever at transportsikringen løsnes. LED-en lyser konstant grønt. Straks apparatet befinner seg utenfor det automatiske nivelleringsområdet på 5°, blinker laserlinjene og LED-en lyser rødt. Posisjoner apparatet slik at det befinner seg innenfor nivelleringsområdet. LED-en lyser grønt igjen og laserlinjene lyser konstant.
- Page 72 Differansen mellom A2 og A3 utgjør toleransen. Dersom avstanden mellom A2 og A3 er over 0,4 mm / m, må laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER. Kontroll av den vertikale linjen 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren.
-
Page 73: Tekniske Data
SmartLine-Laser G360 Kalibrering Måleinstrumentet må kalibreres og kontrolleres regelmessig, for å sikre måleresultatenes nøyaktighet. Vi anbefaler et kalibreringsintervall på ett år. Informasjon om vedlikehold og pleie Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. - Page 75 SmartLine-Laser G360...
- Page 76 SmartLine-Laser G360 SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
