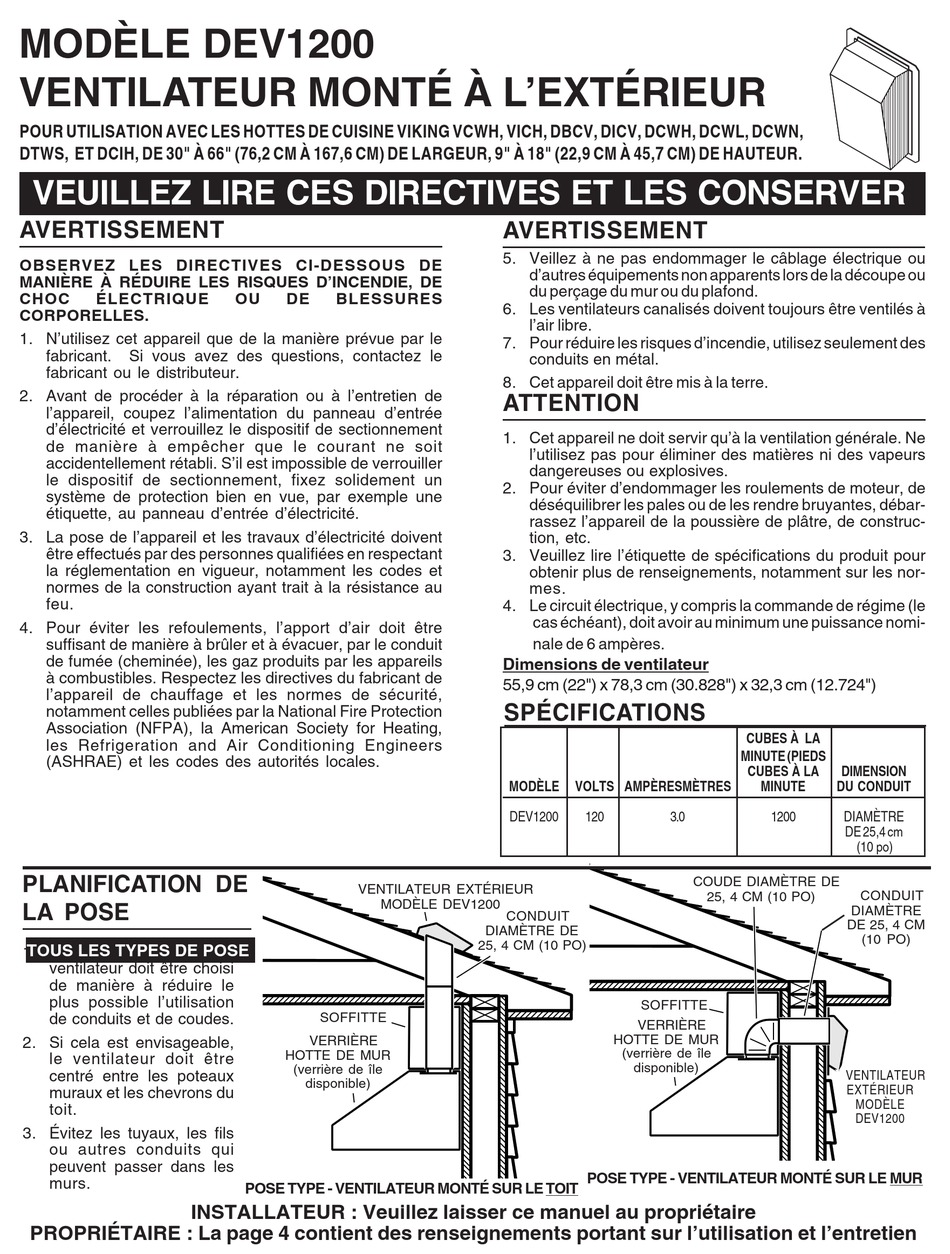

MODÈLE DEV1200
VENTILATEUR MONTÉ À L'EXTÉRIEUR
POUR UTILISATION AVEC LES HOTTES DE CUISINE VIKING VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN,
DTWS, ET DCIH, DE 30" À 66" (76,2 CM À 167,6 CM) DE LARGEUR, 9" À 18" (22,9 CM À 45,7 CM) DE HAUTEUR.
VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER
AVERTISSEMENT
OBSERVEZ LES DIRECTIVES CI-DESSOUS DE
MANIÈRE À RÉDUIRE LES RISQUES D'INCENDIE, DE
CHOC ÉLECTRIQUE
CORPORELLES.
1. N'utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le
fabricant ou le distributeur.
2. Avant de procéder à la réparation ou à l'entretien de
l'appareil, coupez l'alimentation du panneau d'entrée
d'électricité et verrouillez le dispositif de sectionnement
de manière à empêcher que le courant ne soit
accidentellement rétabli. S'il est impossible de verrouiller
le dispositif de sectionnement, fixez solidement un
système de protection bien en vue, par exemple une
étiquette, au panneau d'entrée d'électricité.
3. La pose de l'appareil et les travaux d'électricité doivent
être effectués par des personnes qualifiées en respectant
la réglementation en vigueur, notamment les codes et
normes de la construction ayant trait à la résistance au
feu.
4. Pour éviter les refoulements, l'apport d'air doit être
suffisant de manière à brûler et à évacuer, par le conduit
de fumée (cheminée), les gaz produits par les appareils
à combustibles. Respectez les directives du fabricant de
l'appareil de chauffage et les normes de sécurité,
notamment celles publiées par la National Fire Protection
Association (NFPA), la American Society for Heating,
les Refrigeration and Air Conditioning Engineers
(ASHRAE) et les codes des autorités
When cutting or drilling into wall, o
PLANIFICATION DE
LA POSE
TOUS LES TYPES DE POSE
1. L'emplacement de pose du
ventilateur doit être choisi
de manière à réduire le
plus possible l'utilisation
de conduits et de coudes.
2. Si cela est envisageable,
le ventilateur doit être
centré entre les poteaux
muraux et les chevrons du
toit.
3. Évitez les tuyaux, les fils
ou autres conduits qui
peuvent passer dans les
murs.
INSTALLATEUR : Veuillez laisser ce manuel au propriétaire
PROPRIÉTAIRE : La page 4 contient des renseignements portant sur l'utilisation et l'entretien
OU DE BLESSURES
locales.5.
r ceiling, do
MODEL DEV1200
V
VENTILATEUR EXTÉRIEUR
EXTERIOR VENTILATOR
MODÈLE DEV1200
V
SOFFITTE
SOFFIT
V VERRIÈRE
WALL HOOD
HOTTE DE MUR
CANOPY
(verrière de île
(island canopy available)
disponible)
POSE TYPE - VENTILATEUR MONTÉ SUR LE TOIT
AVERTISSEMENT
5. Veillez à ne pas endommager le câblage électrique ou
d'autres équipements non apparents lors de la découpe ou
du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours être ventilés à
l'air libre.
7. Pour réduire les risques d'incendie, utilisez seulement des
conduits en métal.
8. Cet appareil doit être mis à la terre.
ATTENTION
1. Cet appareil ne doit servir qu'à la ventilation générale. Ne
l'utilisez pas pour éliminer des matières ni des vapeurs
dangereuses ou explosives.
2. Pour éviter d'endommager les roulements de moteur, de
déséquilibrer les pales ou de les rendre bruyantes, débar-
rassez l'appareil de la poussière de plâtre, de construc-
tion, etc.
3. Veuillez lire l'étiquette de spécifications du produit pour
obtenir plus de renseignements, notamment sur les nor-
mes.
4. Le circuit électrique, y compris la commande de régime (le
cas échéant), doit avoir au minimum une puissance nomi-
nale de 6 ampères.
Dimensions de ventilateur
55,9 cm (22") x 78,3 cm (30.828") x 32,3 cm (12.724")
SPÉCIFICATIONS
MODÈLE VOLTS AMPÈRESMÈTRES
DEV1200 120
V
CONDUIT
DIAMÈTRE DE
10" ROUND
25, 4 CM (10 PO)
DUCT
V SOFFITTE
V
VERRIÈRE
WALL HOOD
HOTTE DE MUR
CANOPY
(verrière de île
(island canopy available)
disponible)
POSE TYPE - VENTILATEUR MONTÉ SUR LE MUR
CUBES À LA
MINUTE (PIEDS
CUBES À LA
MINUTE DU CONDUIT
3.0 1200
V
COUDE DIAMÈTRE DE
25, 4 CM (10 PO)
10" ROUND ELBOW
10" ROUND DUCT
SOFFIT
V
DIMENSION
DIAMÈTRE
DE 25,4 cm
(10 po)
V CONDUIT
DIAMÈTRE
DE 25, 4 CM
(10 PO)
MODEL
DEV1200
EXTERIOR
VENTILATEUR
VENTILATOR
EXTÉRIEUR
MODÈLE
DEV1200
