ecoLINE PRO
QUICK GUIDE FOR INSTALLERS
Dear Customer!
Thank you for choosing our product. The full Installation
and Application Manual is available on our website at:
https://tell.hu/en/products/gprs-communicators/ecoline-pro
DEVICE MODELS:
The ecoLINE PRO is available with European 2G, 3G or 4G, or international
3GA or 4GA modems, as a different model each.
-> Chapter 1.2 of the Installation and Application Manual.
PUTTING INTO OPERATION:
1. The device requires a SIM card with available mobile Internet service.
2. If you want to lock the SIM card with a PIN code, you will have to provide the
PIN code in the device settings. Otherwise, disable PIN code request on the
SIM card.

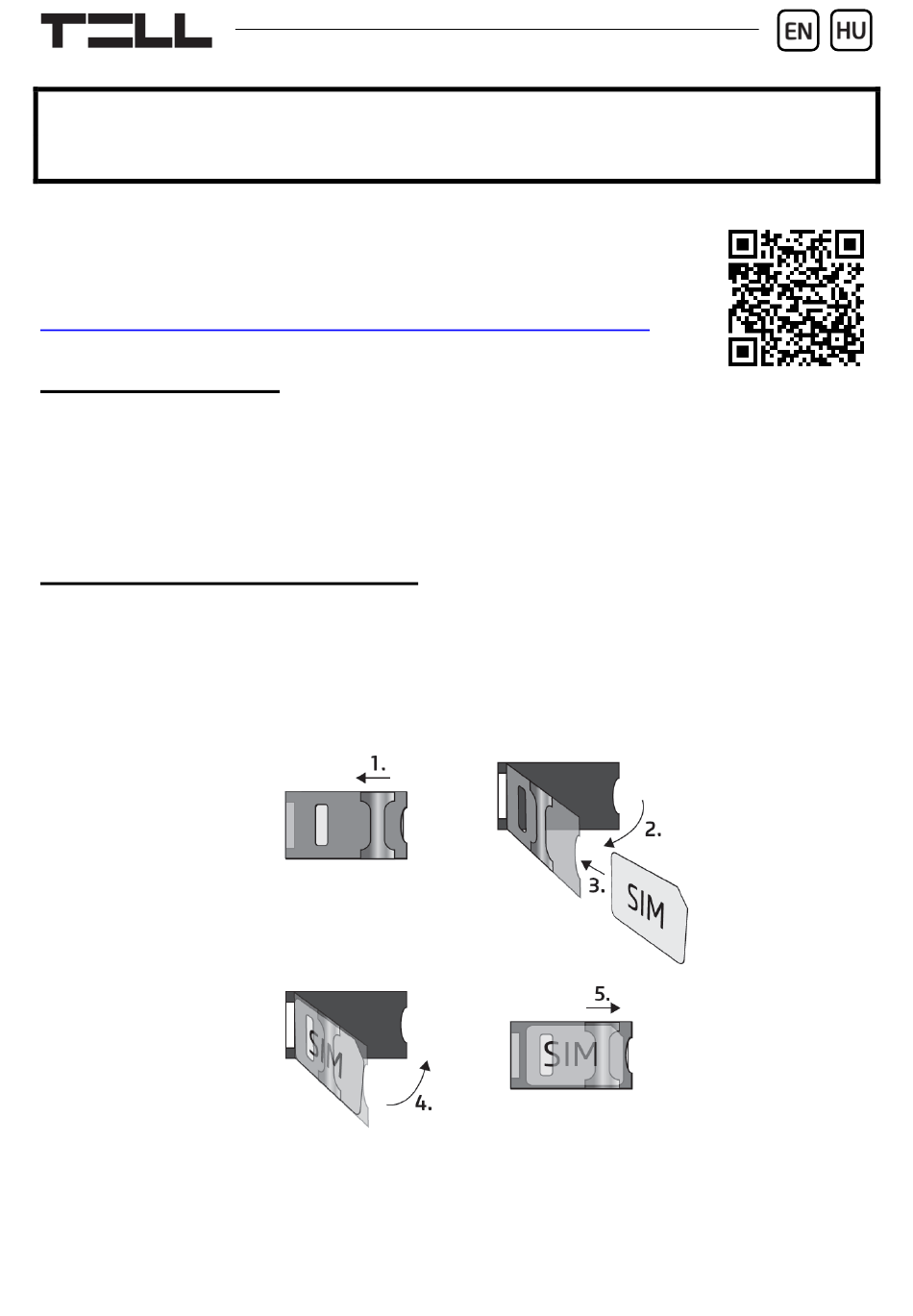

3. Remove the SIM card bay cover of the device and install the SIM card.
4. Check the installation environment for avoiding weak signal and other
problems (strong electromagnetic disturbances, high humidity).
5. Connect the antenna.
6. Do the wiring according to the wiring diagram.
7. Connect the device to the power supply (12-24V DC, @ min. 500mA).
For device version v2.00 (08.07.2020)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ecoLINE PRO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for tell ecoLINE PRO

Summary of Contents for tell ecoLINE PRO

  • Page 1 Application Manual is available on our website at: https://tell.hu/en/products/gprs-communicators/ecoline-pro DEVICE MODELS: The ecoLINE PRO is available with European 2G, 3G or 4G, or international 3GA or 4GA modems, as a different model each. -> Chapter 1.2 of the Installation and Application Manual.

  • Page 2: Device Wiring

    DEVICE WIRING: The ecoLINE PRO has four contact inputs and one relay output, which can be configured in the programming software for the task at hand. Attention! Do NOT connect the connector of the antenna directly or indirectly to the protective ground, because this may damage the device!

  • Page 3: Led Indicator Signals

    PRO Quick guide Connecting the ecoLINE PRO to an alarm system: LED INDICATOR SIGNALS: Normal operation, Slowly flashing green connected to the mobile network. The mobile service is unavailable, Flashing red or system startup/restart is in progress. Permanent red SIM card error.

  • Page 4: Programming Software

    Default superadmin password: 1234 For more information on the permission levels, please refer to the ecoLINE PRO Installation and Application Manual. Attention! It is highly recommended that you change the default passwords after the first login.
  • Page 5 Device register menu, which will help you later, when you want to access the device remotely. Remote access - Launch the ecoLINE PRO programming software. - Click on the Connection type menu and select the Cloud option.

  • Page 6: Configuring The Device

    You can use the OUT output on the device to arm and disarm a partition in the connected alarm system, using the mobile application. You can configure the output in the Outputs menu in the programming software. For more information, please refer to chapter 6 in the ecoLINE PRO Installation and Application Manual.
  • Page 7  Enter a chosen Username (this identifies the user in the ecoLINE PRO).  Enter the mobile app registration Password configured earlier in the Mobile devices menu, in the programming software.  Enter a chosen Device name (this identifies the ecoLINE PRO device in the mobile app).
  • Page 8 KEY FUNCTIONS OF THE MOBILE APPLICATION:  Receive Push messages.  Show the ecoLINE PRO device status information (online/offline status, mobile signal and power supply level, firmware version, input and output status).  Show Push notification logs.  Show event logs.

  • Page 9: Safety Instructions

    Failure to observe safety instructions may be a threat to you and your environment! TELL’s product (hereinafter referred to as „device”) has a built-in mobile communication modem. Depending on the product variant, the built-in modem is capable of 2G, 3G or 4G mobile communication.
  • Page 10 You can find the exact data in the user’s manual and on the http://tell.hu website as well.  DO NOT USE the device with a power supply that does not meet the MSZ EN 60950-1 standard! ...

  • Page 11: Üzembe Helyezés

    Köszönjük, hogy megvásárolta termékünket! A teljes Telepítési és Alkalmazási Útmutató letölthető a gyártó weboldaláról: https://tell.hu/hu/termekek/gprs-kommunikatorok/ecoline-pro TERMÉKVÁLTOZATOK: Az ecoLINE PRO elérhető európai 2G, 3G, vagy 4G modemmel szerelt változatban, valamint nemzetközi 3GA vagy 4GA modemes változatban. -> Telepítési és Alkalmazási Útmutató 1.2 fejezet. ÜZEMBE HELYEZÉS: 1.
  • Page 12 Figyelem! Ne csatlakoztassa a modul termináljait se közvetlenül, se közvetve a védőföldhöz, mert ez a modul meghibásodását okozhatja! Transzparens soros port: Az ecoLINE PRO rendelkezik egy transzparens soros porttal is, mely interneten keresztüli kétirányú transzparens adatátvitelre alkalmas. Ennek a bekötése nagyban függ...
  • Page 13 Az ecoLINE PRO csatlakoztatása a riasztóközponthoz: ÁLLAPOTJELZŐ LED JELZÉSEI: Üzemszerű működés, Zöld ütemesen, lassan villog csatlakozva a mobilhálózathoz. A mobilhálózat nem elérhető, Piros villog vagy rendszerindítás/újraindítás folyamatban. SIM-kártya hiba. Folyamatos piros -> Telepítési és Alkalmazási Útmutató 2 fejezet.
  • Page 14 PRO Gyorstelepítési Útmutató PROGRAMOZÓSZOFTVER: A programozószoftver legfrissebb változata elérhető a gyártó weboldalán. Jogosultsági szintek: Az ecoLINE PRO két jogosultságszinttel dolgozik. A telepítés során használt szuperadmin jogosultsági szint teljes hozzáféréssel rendelkezik a modul minden beállításához. Gyári szuperadmin jelszó: 1234 További információt a felhasználói szintek működéséről az ecoLINE PRO Telepítési és Alkalmazási Útmutatójában talál.
  • Page 15 (név, eszközazonosító, megjegyzések), amely a későbbiekben segítségére lesz, amikor távolról szeretne csatlakozni a modulhoz. Távoli elérés - Indítsa el az ecoLINE PRO programozószoftvert. - Kattintson a Kapcsolódási mód menüpontra és válassza a Felhő opciót. - Amennyiben már eltárolta a modul elérhetőségeit a Modulnyilvántartás menüben, válassza ki az elérni kívánt modult a Modulnév legördülőmenüből.
  • Page 16 Az OUT kimenetet használhatja a csatlakoztatott riasztóközpont egy partíciójának élesítésére és hatástalanítására a mobilalkalmazás segítségével. A kimenetet a Kimenetek menüben tudja konfigurálni. További információkat a 6. fejezetében talál az ecoLINE PRO Telepítési és Alkalmazási Útmutatóban. -> Telepítési és Alkalmazási Útmutató 4.2.1, 4.2.2 és 4.2.3 fejezet.
  • Page 17  Adjon meg egy tetszőleges Felhasználónevet (ez a mobileszköz azonosítására szolgál az ecoLINE PRO modulban).  Adja meg a programozószoftver Mobileszközök menüjében beállított regisztrációs Jelszót.  Adjon meg egy tetszőleges Eszköznevet (ez az ecoLINE PRO modul azonosítására szolgál a mobilalkalmazásban).
  • Page 18 PRO Gyorstelepítési Útmutató A MOBILALKALMAZÁS FŐ FUNKCIÓI  Push-értesítések fogadása.  Az ecoLINE PRO modul állapotinformációinak megjelenítése (online/offline állapot, térerő és tápfeszültségszint, firmware-verzió, a bemenetek és a kimenet állapota).  Push-üzenet napló megjelenítése.  Eseménynapló megjelenítése.  A modul kimenetének távoli vezérlése.

  • Page 19: Biztonsági Utasítások

    Biztonsága érdekében kérjük figyelmesen olvassa végig és kövesse az alábbi utasításokat! A biztonsági utasítások esetleges be nem tartása veszélyt jelenthet Önre és a környezetére is! A TELL terméke (továbbiakban „eszköz”) beépített mobilkommunikációs modemmel rendelkezik. Termékváltozattól függően, a beépített modem 2G, 3G vagy 4G mobilkommunikációra képes.
  • Page 20 PRO Gyorstelepítési Útmutató  MINDIG VÁLASSZA LE az eszközt a tápfeszültségről a felszerelés megkezdése előtt!  MINDIG VÁLASSZA LE az eszközt a tápfeszültségről a SIM-kártya behelyezése, eltávolítása vagy cseréje előtt!  AZ ESZKÖZ KIKAPCSOLÁSÁHOZ válassza le az eszközről az összes áramforrást, beleértve a tápfeszültséget és az USB csatlakozást is!
