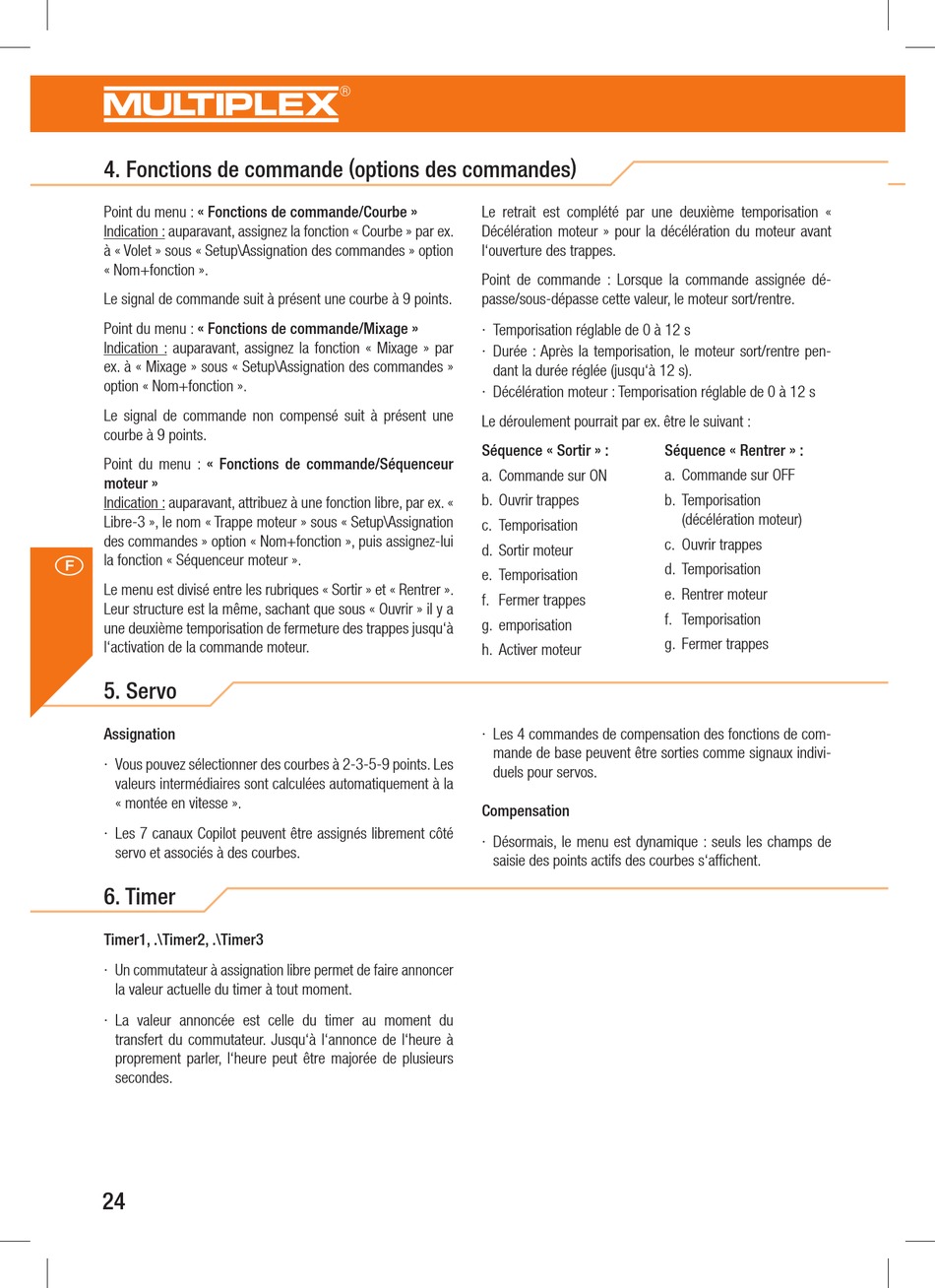

4. Fonctions de commande ( options des commandes )
Point du menu : « Fonctions de commande/Courbe »
Indication : auparavant, assignez la fonction « Courbe » par ex.
à « Volet » sous « Setup\Assignation des commandes » option
« Nom+fonction ».
Le signal de commande suit à présent une courbe à 9 points.
Point du menu : « Fonctions de commande/Mixage »
Indication : auparavant, assignez la fonction « Mixage » par
ex. à « Mixage » sous « Setup\Assignation des commandes »
option « Nom+fonction ».
Le signal de commande non compensé suit à présent une
courbe à 9 points.
Point du menu : « Fonctions de commande/Séquenceur
moteur »
Indication : auparavant, attribuez à une fonction libre, par ex. «
Libre-3 », le nom « Trappe moteur » sous « Setup\Assignation
des commandes » option « Nom+fonction », puis assignez-lui

la fonction « Séquenceur moteur ».
Le menu est divisé entre les rubriques « Sortir » et « Rentrer ».
Leur structure est la même, sachant que sous « Ouvrir » il y a
une deuxième temporisation de fermeture des trappes jusqu'à
l'activation de la commande moteur.

5. Servo

Assignation
· Vous pouvez sélectionner des courbes à 2-3-5-9 points. Les
valeurs intermédiaires sont calculées automatiquement à la
« montée en vitesse ».
· Les 7 canaux Copilot peuvent être assignés librement côté
servo et associés à des courbes.

6. Timer

Timer1, .\Timer2, .\Timer3
· Un commutateur à assignation libre permet de faire annoncer
la valeur actuelle du timer à tout moment.
· La valeur annoncée est celle du timer au moment du
transfert du commutateur. Jusqu'à l'annonce de l'heure à
proprement parler, l'heure peut être majorée de plusieurs
secondes.
24
Le retrait est complété par une deuxième temporisation «
Décélération moteur » pour la décélération du moteur avant
l'ouverture des trappes.
Point de commande : Lorsque la commande assignée dé-
passe/sous-dépasse cette valeur, le moteur sort/rentre.
· Temporisation réglable de 0 à 12 s
· Durée : Après la temporisation, le moteur sort/rentre pen-
dant la durée réglée (jusqu'à 12 s).
· Décélération moteur : Temporisation réglable de 0 à 12 s
Le déroulement pourrait par ex. être le suivant :
Séquence « Sortir » :
a. Commande sur ON
b. Ouvrir trappes
c. Temporisation
d. Sortir moteur
e. Temporisation
f. Fermer trappes
g. emporisation
h. Activer moteur
· Les 4 commandes de compensation des fonctions de com-
mande de base peuvent être sorties comme signaux indivi-
duels pour servos.
Compensation
· Désormais, le menu est dynamique : seuls les champs de
saisie des points actifs des courbes s'affichent.
Séquence « Rentrer » :
a. Commande sur OFF
b. Temporisation
(décélération moteur)
c. Ouvrir trappes
d. Temporisation
e. Rentrer moteur
f. Temporisation
g. Fermer trappes
