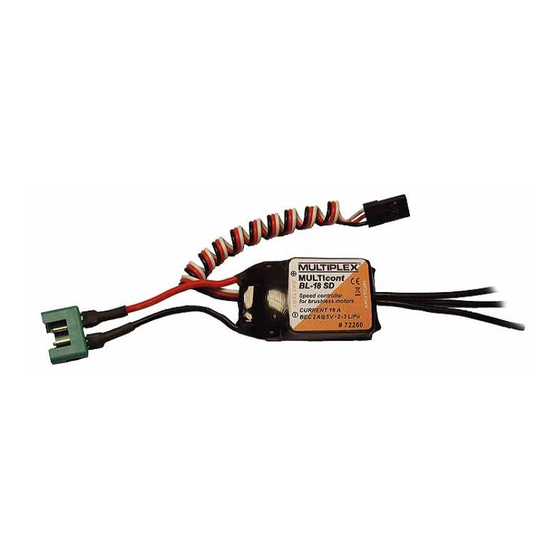

Multiplex MULTIcont BL-18 SD Operating Instructions Manual

!
Diese Bedienungsanleitung
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit aufzubewahren und beim Verkauf des Produktes an Dritte
weiterzugeben.
1. S
ICHERHEITSHINWEISE
!
Vor Inbetriebnahme Anleitung lesen
!
Wärmestau vermeiden
Luftzirkulation um den Regler nicht behindern
!
Antriebsakku nicht verpolt anschließen
Falsch gepolte Akku Anschlusskabel zerstören den Regler sofort!
• rotes Kabel an den Plus-Pol (+)
Deshalb:
• schwarzes Kabel an den Minus-Pol (-)
!
Bei Löt- und Montagearbeiten am Antrieb oder am Regler
Immer den Akku abtrennen (Kurzschluss / Verletzungsgefahr!)
!
Beim Probebetrieb bzw. Betrieb beachten
Antrieb nicht in der Hand laufen lassen, Modell sicher befestigen. Prüfen Sie, ob ausreichend Platz zum Drehen der
Luftschraube vorhanden ist. Gegenstände, die angesaugt oder weggeblasen werden können (Kleidungsstücke,
Kleinteile, Papier, usw.) aus der Nähe der Luftschraube entfernen. Sich niemals vor oder in der Rotationsebene der
Luftschraube aufhalten (Verletzungsgefahr!).
2. T D
ECHNISCHE ATEN
Bezeichnung Artikelnummer
BL-18 SD # 7 2266
3. P
ROGRAMMIERBARE
1. Bremse: Aktiv / Deaktiviert
2. Akku Typ: Lipo / NiMH
3. Unterspannungsschutz: (Cut-Off Mode) Soft Cut-Off (schrittweiser Verringerung der Leistung) /Cut-Off (Sofortiger
Stillstand)
4. Abschaltspannung für Unterspannungsschutz: (Cut-Off Threshold) Tief / Mittel / Hoch
1) Bei Lithium Akkus, wird die Zellenzahl automatisch kalkuliert. Tief / Mittel / Hoch Abschaltspannung für
jede Zelle beträgt: 2.85V/3.15V/3.3V. Zum Beispiel: Für einen 3S LiPo, bei "Medium" Abschalteinstellung, beträgt die
Abschaltspannung: 3.15*3=9.45V
2) Bei NiMH Akkus, Tief / Mittel / Hoch Abschaltspannung beträgt 0%/50%/65% der Ausgangsspannung
(z.B. der Nennspannung des Akkupacks), und 0% entspricht des deaktivierten Unterspannungsschutz. Zum Beispiel:
Für einen 10 Zellen NiMH Akku, Spannung nach dem laden beträgt 1.44*6=8.64V, bei "Mittel" Einstellung, beträgt die
Abschaltspannung: 8.64*50%=4.32V.
5. Start Mode Normal /Soft /Super-Soft (300ms / 1.5s / 3s)
Der Normal Mode ist passend für jegliche Flugzeuge. Der Soft oder Super-soft Mode ist passend für Helikopter. Das
Anlaufverhalten im Soft und Super-Soft Mode ist langsamer, es benötigt 1.5 Sekunden für den Soft Start oder 3 Sekunden
beim Super-Soft Start vom ersten Anlaufen bis zum Vollgas. Wenn das Gas komplett zurückgenommen wurde (Gashebel in
tiefster Position) und innerhalb von 3 Sekunden nach dem ersten Gasgeben wieder betätigt wird (Gashebel in Vollgasposition),
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Brushlessregler
MULTIcont BL-18 SD
ist Bestandteil des
:
Dauerstrom Zellenzahl
max: (A) NiXX/Lipo
18A 5-9NC \ 2-3 Lipo
E :
INSTELLUNGEN
Produktes. Sie beinhaltet
Gewicht BEC
(g) Output
19 5V/ 2A
wichtige Informationen
Größe (mm) Programm-
W*L*H ierbar
42 x 25 x 8 ja
Seite 1/4
und
