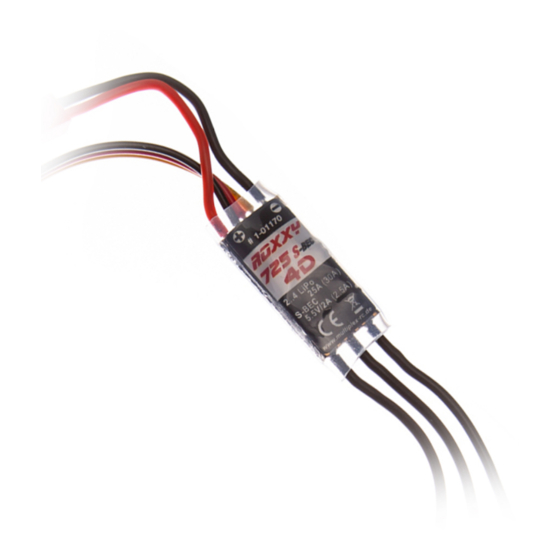

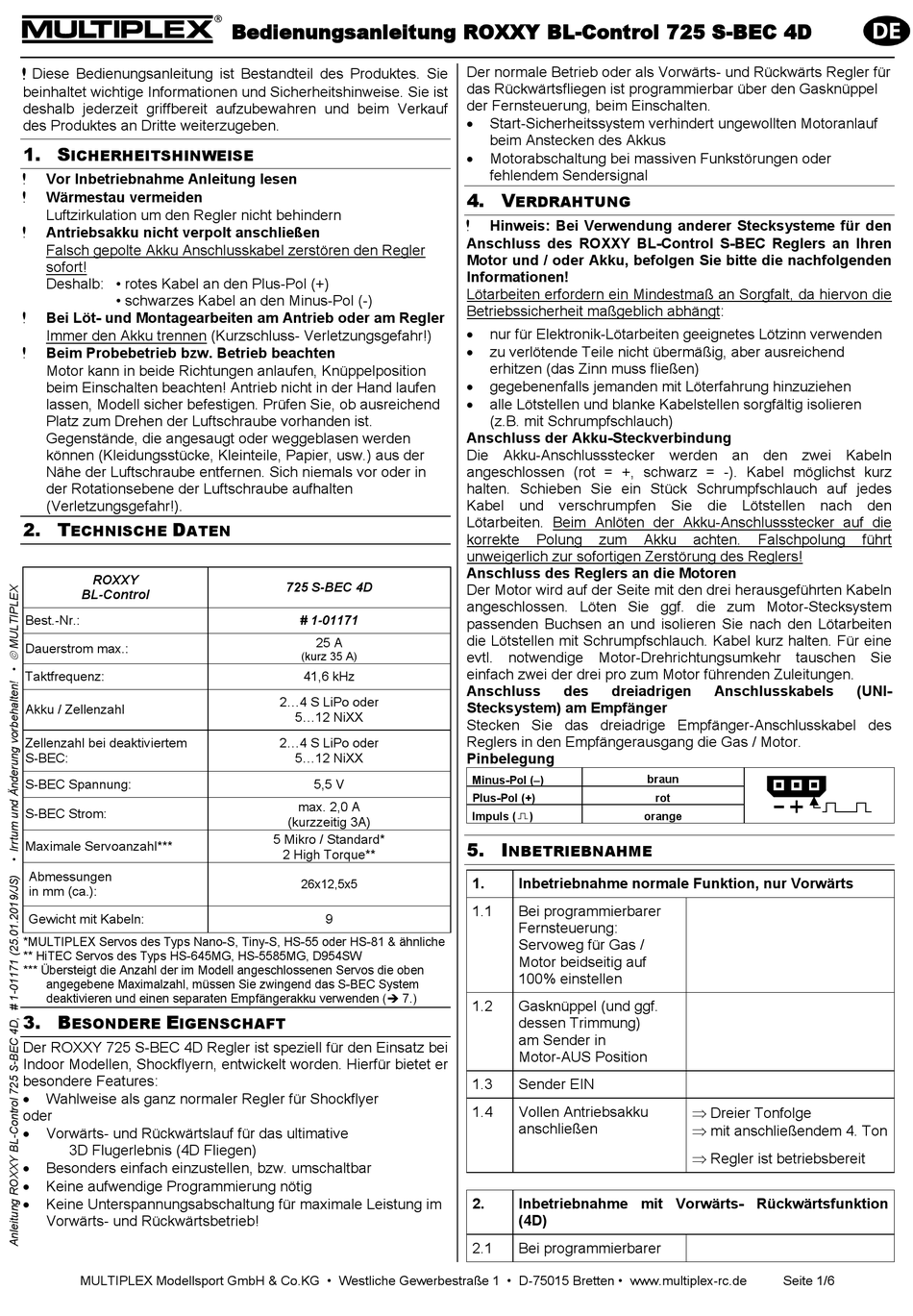

Multiplex ROXXY BL-Control 725 S-BEC 4D Operating Instructions Manual

! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie
beinhaltet wichtige Informationen und Sicherheitshinweise. Sie ist
deshalb jederzeit griffbereit aufzubewahren und beim Verkauf
des Produktes an Dritte weiterzugeben.
1. S
ICHERHEITSHINWEISE
Vor Inbetriebnahme Anleitung lesen
!
Wärmestau vermeiden
!
Luftzirkulation um den Regler nicht behindern
Antriebsakku nicht verpolt anschließen
!
Falsch gepolte Akku Anschlusskabel zerstören den Regler
sofort!
Deshalb: • rotes Kabel an den Plus-Pol (+)
• schwarzes Kabel an den Minus-Pol (-)
Bei Löt- und Montagearbeiten am Antrieb oder am Regler
!
Immer den Akku trennen (Kurzschluss- Verletzungsgefahr!)
Beim Probebetrieb bzw. Betrieb beachten
!
Motor kann in beide Richtungen anlaufen, Knüppelposition
beim Einschalten beachten! Antrieb nicht in der Hand laufen
lassen, Modell sicher befestigen. Prüfen Sie, ob ausreichend
Platz zum Drehen der Luftschraube vorhanden ist.
Gegenstände, die angesaugt oder weggeblasen werden
können (Kleidungsstücke, Kleinteile, Papier, usw.) aus der
Nähe der Luftschraube entfernen. Sich niemals vor oder in
der Rotationsebene der Luftschraube aufhalten
(Verletzungsgefahr!).
2. T D
ECHNISCHE ATEN
ROXXY
BL-Control
Best.-Nr.:
Dauerstrom max.:
Taktfrequenz:
Akku / Zellenzahl
Zellenzahl bei deaktiviertem
S-BEC:
S-BEC Spannung:
S-BEC Strom:
Maximale Servoanzahl***
Abmessungen
in mm (ca.):
Gewicht mit Kabeln:
*MULTIPLEX Servos des Typs Nano-S, Tiny-S, HS-55 oder HS-81 & ähnliche
** HiTEC Servos des Typs HS-645MG, HS-5585MG, D954SW
*** Übersteigt die Anzahl der im Modell angeschlossenen Servos die oben
angegebene Maximalzahl, müssen Sie zwingend das S-BEC System
deaktivieren und einen separaten Empfängerakku verwenden (
3. B E
ESONDERE IGENSCHAFT
Der ROXXY 725 S-BEC 4D Regler ist speziell für den Einsatz bei
Indoor Modellen, Shockflyern, entwickelt worden. Hierfür bietet er
besondere Features:
Wahlweise als ganz normaler Regler für Shockflyer
•
oder
Vorwärts- und Rückwärtslauf für das ultimative
•
3D Flugerlebnis (4D Fliegen)
Besonders einfach einzustellen, bzw. umschaltbar
•
• Keine aufwendige Programmierung nötig
Keine Unterspannungsabschaltung für maximale Leistung im
•
Vorwärts- und Rückwärtsbetrieb!
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung ROXXY BL-Control 725 S-BEC 4D
725 S-BEC 4D
# 1-01171
25 A
(kurz 35 A)
41,6 kHz
2...4 S LiPo oder
5...12 NiXX
2...4 S LiPo oder
5...12 NiXX
5,5 V
max. 2,0 A
(kurzzeitig 3A)
5 Mikro / Standard*
2 High Torque**
26x12,5x5
9
7.)

Der normale Betrieb oder als Vorwärts- und Rückwärts Regler für
das Rückwärtsfliegen ist programmierbar über den Gasknüppel
der Fernsteuerung, beim Einschalten.
• Start-Sicherheitssystem verhindert ungewollten Motoranlauf
beim Anstecken des Akkus
• Motorabschaltung bei massiven Funkstörungen oder
fehlendem Sendersignal
4. V
ERDRAHTUNG
Hinweis: Bei Verwendung anderer Stecksysteme für den
!
Anschluss des ROXXY BL-Control S-BEC Reglers an Ihren
Motor und / oder Akku, befolgen Sie bitte die nachfolgenden
Informationen!
Lötarbeiten erfordern ein Mindestmaß an Sorgfalt, da hiervon die
Betriebssicherheit maßgeblich abhängt:
• nur für Elektronik-Lötarbeiten geeignetes Lötzinn verwenden
zu verlötende Teile nicht übermäßig, aber ausreichend
•
erhitzen (das Zinn muss fließen)
gegebenenfalls jemanden mit Löterfahrung hinzuziehen
•
alle Lötstellen und blanke Kabelstellen sorgfältig isolieren
•
(z.B. mit Schrumpfschlauch)
Anschluss der Akku-Steckverbindung
Die Akku-Anschlussstecker werden an den zwei Kabeln
angeschlossen (rot = +, schwarz = -). Kabel möglichst kurz
halten. Schieben Sie ein Stück Schrumpfschlauch auf jedes
Kabel und verschrumpfen Sie die Lötstellen nach den
Lötarbeiten. Beim Anlöten der Akku-Anschlussstecker auf die
korrekte Polung zum
unweigerlich zur sofortigen Zerstörung des Reglers!
Anschluss des Reglers an die Motoren
Der Motor wird auf der Seite mit den drei herausgeführten Kabeln
angeschlossen. Löten Sie ggf. die zum Motor-Stecksystem
passenden Buchsen an und isolieren Sie nach den Lötarbeiten
die Lötstellen mit Schrumpfschlauch. Kabel kurz halten. Für eine
evtl. notwendige Motor-Drehrichtungsumkehr tauschen Sie
einfach zwei der drei pro zum Motor führenden Zuleitungen.
Anschluss des dreiadrigen
Stecksystem) am Empfänger
Stecken Sie das dreiadrige Empfänger-Anschlusskabel des
Reglers in den Empfängerausgang die Gas / Motor.
Pinbelegung
Minus-Pol (−)
Plus-Pol (+)
Impuls ( )
5. I
NBETRIEBNAHME
1. Inbetriebnahme normale Funktion, nur Vorwärts
1.1 Bei programmierbarer
Fernsteuerung:
Servoweg für Gas /
Motor beidseitig auf
100% einstellen
1.2 Gasknüppel (und ggf.
dessen Trimmung)
am Sender in
Motor-AUS Position
1.3 Sender EIN
1.4 Vollen Antriebsakku
anschließen
2. Inbetriebnahme mit Vorwärts- Rückwärtsfunktion
(4D)
2.1 Bei programmierbarer
Akku achten. Falschpolung
Anschlusskabels
braun
rot
orange
⇒ Dreier Tonfolge
⇒ mit anschließendem 4. Ton
⇒ Regler ist betriebsbereit
Seite 1/6
führt
(UNI-
