2.2 ANSCHLUSSBEISPIEL FÜR DEN EINPHASIGEN SCHALTSCHRANK 230 V
Vor der Installation des Materials muss sich der Benutzer vergewissern, dass die Montage- und
Wartungsarbeiten von qualifi zierten und zugelassenen Fachkräften ausgeführt werden, und dass
diese vorher die Installations- und Wartungsanleitung gelesen haben.

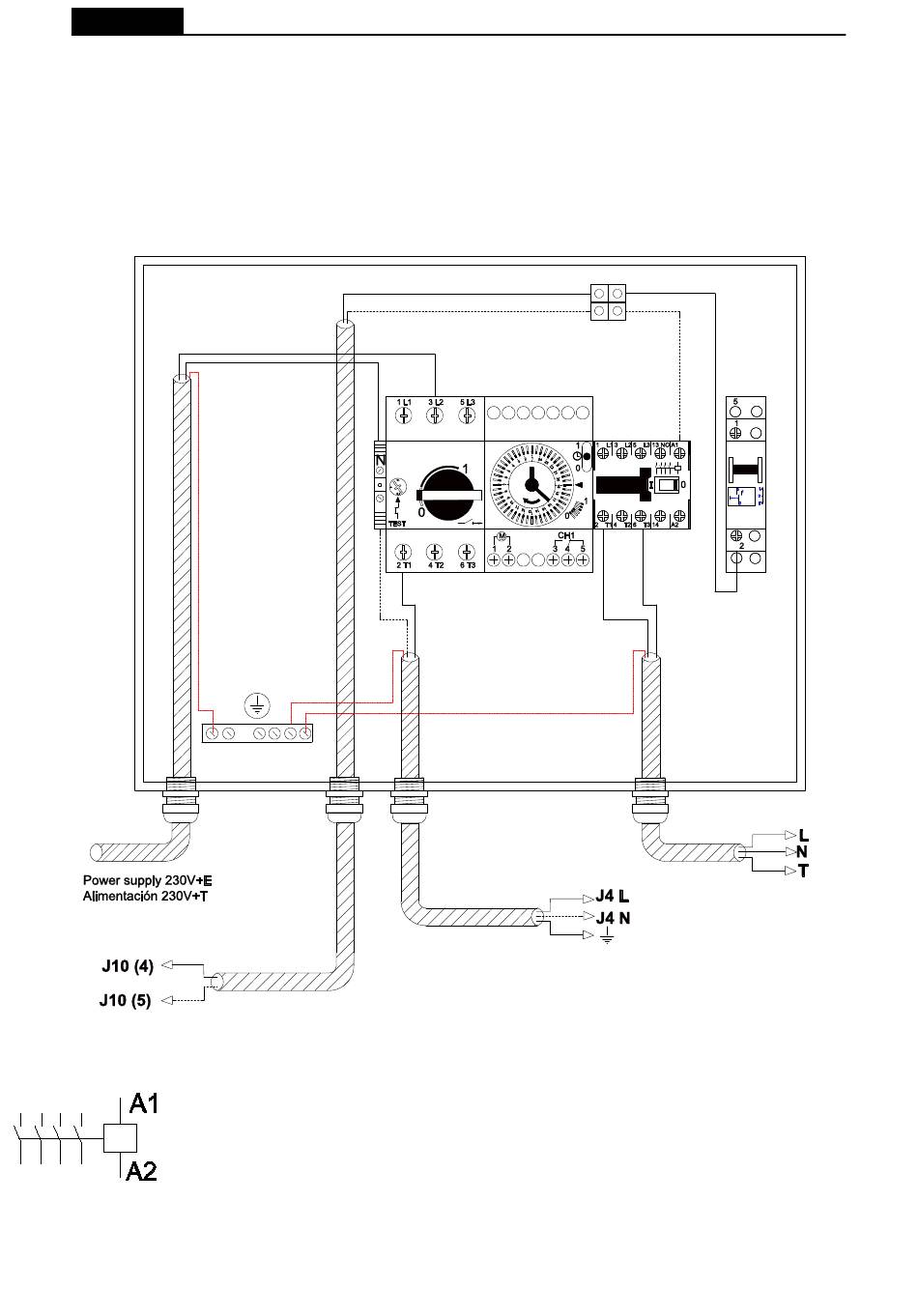

Im Schema werden die externen Anschlüsse gezeigt, die für den Anschluss eines Umschaltven-
tils aus dem System VRAC an einen Schaltschrank ASTRALPOOL 25717 erforderlich sind.
Das Ende A1 des Kabels an Anschluss 2 des 3-Wege-Schalters anschließen und eine Ans-
chlussleiste für den Ventilanschluss hinzufügen.
A1 / A2 sind die Anschlüsse für die Spule des Schaltschützes der Filterpumpe. Der
Anschluss J10 des Umschaltventils muss immer an den Anschluss A1 der Spule
des Schaltschützes angeschlossen werden.
Es muss sichergestellt werden, dass keine Elemente parallel mit der Magnetspu-
le des Schaltschützes der Pumpe verbunden sind und dass die Stromaufnahme
insgesamt nicht über 0,4 A liegt.
Wenn ein anderes Element gleichzeitig mit der Pumpe aktiviert werden soll wird
empfohlen, einen Hilfskontakt des Schaltschützes der Pumpe zu verwenden.
Zuführventil
72
Pumpe
