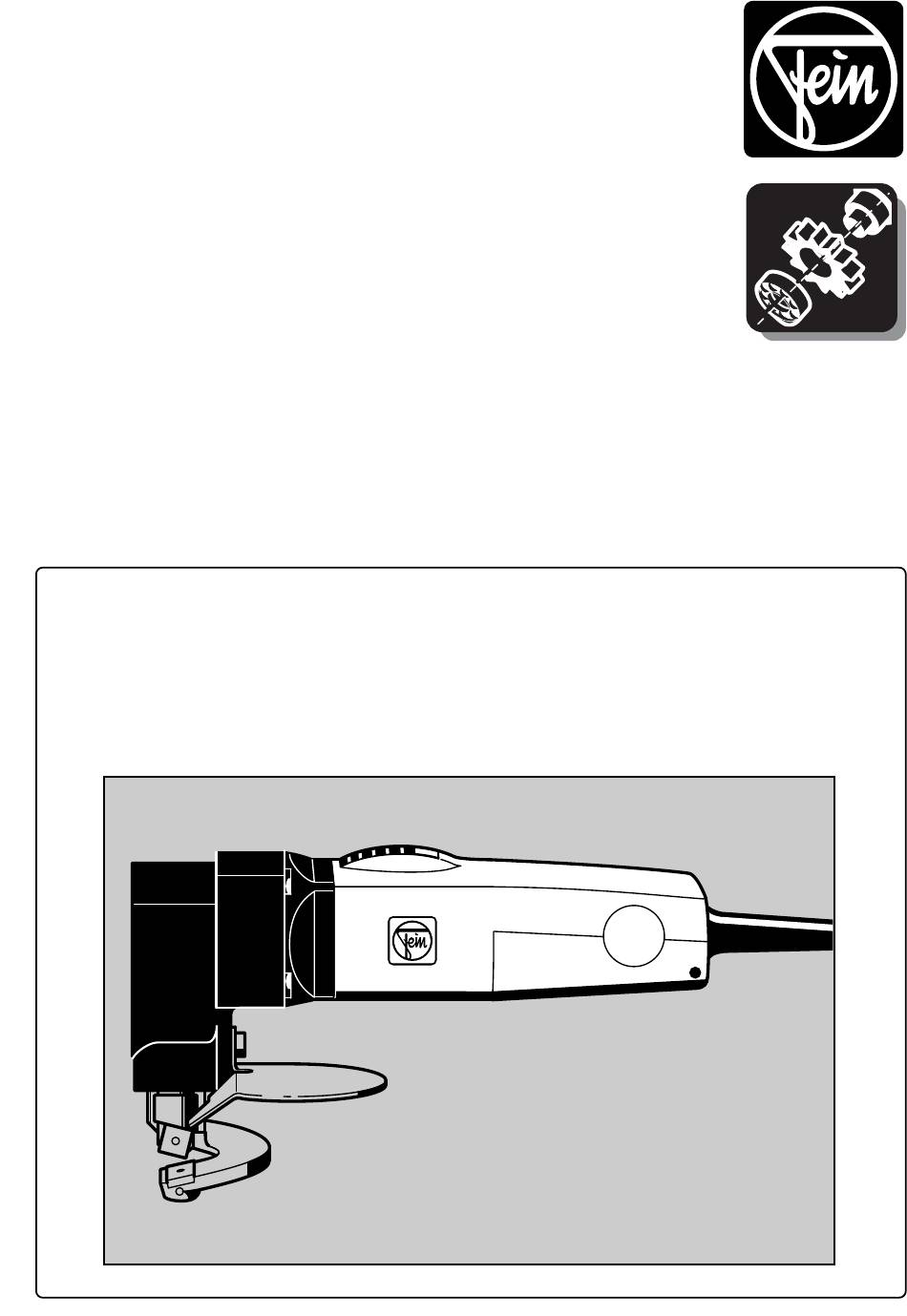

Reparaturanleitung
Repair Instructions
Instructions de réparation
Blechschere
Sheet Metal Shear
Cisaille à tôles
7 230 26/BLS 2.5
Technische Änderungen vorbehalten/Subject to technical modifications/Caractéristiques techniques sous réserve de modifications.
1
1 88 50 295 06 7 X 01.03 Printed in Germany - Imprimé en Allemagne, FEIN Stuttgart
1 88 50 295 06 7 X 01.03
Advertisement
Table of Contents
Related Manuals for Fein 7 230 26
Summary of Contents for Fein 7 230 26
- Page 1 7 230 26/BLS 2.5 Technische Änderungen vorbehalten/Subject to technical modifications/Caractéristiques techniques sous réserve de modifications. 1 88 50 295 06 7 X 01.03 Printed in Germany - Imprimé en Allemagne, FEIN Stuttgart 1 88 50 295 06 7 X 01.03...
-
Page 2: Technische Daten
3.2.7 2 Rillenkugellager (300) von Anker (250) abziehen. blasen oder auspinseln. Wälzlager nach Tabelle Seite 4 fetten. 3.2.8 Schalter (100) lösen und entfernen. 2.1.3 Getriebefett erneuern. Bitte verwenden Sie nur FEIN 3.2.9 Luftleitring (60) und Schrauben (50) entfernen und Spezialfett nach Tabelle Seite 4. Polpaket (40) entnehmen. -
Page 3: Montage Der Maschine
7 230 26/BLS 2.5 Den Schneidspalt neu einstellen, Demontage Scherkopf — wenn eine erhöhte Vorschubkraft auftritt 3.3.1 Schrauben (660) lösen und Scherkopf abnehmen. (zu schmal eingestellter Schneidspalt). 3.3.2 Sicherungsring (370) entfernen. Zahnrad (350) abneh- — bei starker Gratbildung (zu breit eingestellter men (Abziehvorrichtung 6 41 04 101 00 2) und Schneidspalt). - Page 4 7 230 26/BLS 2.5 5. Sonderwerkzeuge / Schaltschema / Special tools / Outils spéciaux Connecting plan / Outils spéciaux 6 41 04 101 03 3 UKW-Drosseln nur von 121…250 V inductors only 121…250 V bobines de réactance seulement de 121…250 V...
- Page 5 7 230 26/BLS 2.5 ohne Pos. 150 gezeichnet drawn without pos. 150 dessiné sans pos. 150 Bei der Montage des Polpaketes muss die gestempelte Fläche auf der Schaltstangenseite liegen When assembling the pole housing make sure that the marking points to the switch rod Lors du montage veiller à...
- Page 6 7 230 26/BLS 2.5 7 230 26/ BLS 2.5 1 88 50 295 06 7 X 01.03...
- Page 7 7 230 26/BLS 2.5 Teil-Nr. Bestellnummer Part.No. Order Reference Référence 3 19 01 109 01 8 3 28 16 051 00 1 3 28 05 152 00 9 5 1 272 004 11 9 (110-120 V) 5 1 272 004 23 5 (230 V)
- Page 8 7 230 26/BLS 2.5 Einzelteile Component Parts Pièces détachées Teil-Nr. Bestellnummer Part.No. Order Reference Benennung Description Désignation Référence 3 19 01 109 01 8 Motorgehäuse motor housing carter moteur 3 28 16 051 00 1 Schaltstange switch rod bielle 3 28 05 152 00 9 Schaltschieber trigger, ass.
-
Page 9: Technical Data
Grease roller bearings. (see table on page 4). 3.2.7 Pull 2 grooved ball bearings (300) off armature (250). 2.1.3 Renew gear grease. Please only use FEIN special grease 3.2.8 Loosen and remove switch (100). according to table on page 4. -
Page 10: Assembling The Machine
7 230 26/BLS 2.5 Re-adjust the cutting gap Dismantling the shear head — If increased feed pressure is required 3.3.1 Loosen screws (660) and take off shear head. (cutting gap set too narrow). 3.3.2 Remove securing ring (370), take off spur wheel (350) —... -
Page 11: Caractéristiques Techniques
DIN VDE 0701 1ère partie / 9.00. N’utiliser que des pièces de rechange d’origine FEIN. Lire les consignes de sécurité 3 41 30 054 06 1 attentivement et de bout en bout! 3. - Page 12 7 230 26/BLS 2.5 Procéder à un nouveau réglage de l'écartement de Démontage de la tête de coupe coupe 3.3.1 Dévisser les vis (660) et déposer la tête de coupe. — Lorsqu'il faut accroître la poussée de l'appareil 3.3.2 Enlever la bague de sécurité (370), la roue dentée (réglage de l'écartement de coupe trop étroit).
