Tru Vue TVFMU Installation Manual page 21

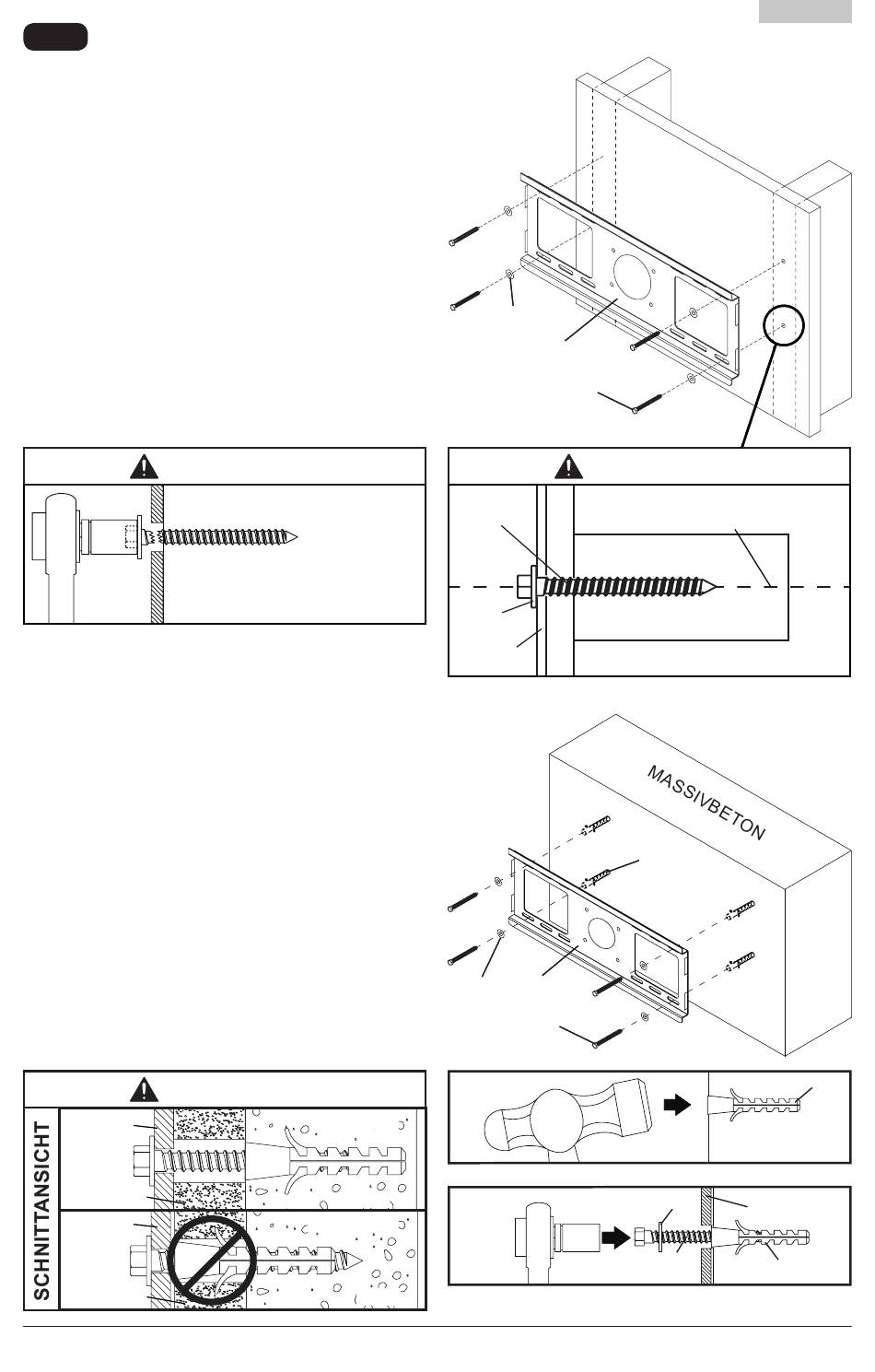

anbringung an wand
1
Holzständerwand
verwenden Sie die wandplatte (L) als
Schablone, achten Sie darauf, dass sie
waagerecht ausgerichtet ist, und markieren Sie
vier Montagebohrungen entlang der Mittellinien
der Holzständer. Bohren Sie vier Löcher mit
einem Durchmesser von 5 mm (3/16 Zoll) und
einer Tiefe von 51 mm (2 Zoll). richten Sie die
wandplatte (L) waagerecht aus und bringen
Sie sie mit vier langen Schrauben (H) und vier
Scheiben (J) an der wand an. Ziehen Sie die
Schrauben fest an, ohne sie zu überdrehen.
warnUng
Ziehen Sie die Schrauben
nicht zu fest an, damit es nicht
zu Beschädigungen kommt.
Beton
richten Sie die wandplatte (L) waagerecht aus
und verwenden Sie sie als Schablone, um vier
Montagebohrungen zu markieren. Bohren Sie
vier Löcher mit einem Durchmesser von 10 mm
(3/8 Zoll) und einer Mindesttiefe von 51 mm (2
Zoll)). Setzen Sie vier Dübel (i) in die Bohrungen
ein und bringen Sie die wandplatte (L) mit vier
langen Schrauben (H) und vier Scheiben (J) an
der wand an. Ziehen Sie die Schrauben fest an,
ohne sie zu überdrehen.
warnUng
wandplatte
verputz/rigips
wandplatte
verputz/rigips
H
J L J L
1
FaLSCH
Bohren Sie Löcher und setzen Sie die Dübel (i) ein.
2
beton
riCHTig
Legen Sie die Platte (L) über die Dübel (i), befestigen Sie sie
beton
mit Schrauben (H) und
21 von 24
J J
L L
H H
warnUng
J
HoLZSTäNDErrEIHE
L
SCHniTTanSiCHT VOn OBEn
i i
H H
Scheiben (J).
AUSGEGEBEN: 09-11-09
Deutsch
Lange Schrauben in
Mitte des Ständers.
i
massivbenton
L
J
i
H
BLATT Nr.: 202-9372-1
