Etape 3. Branchement des câbles

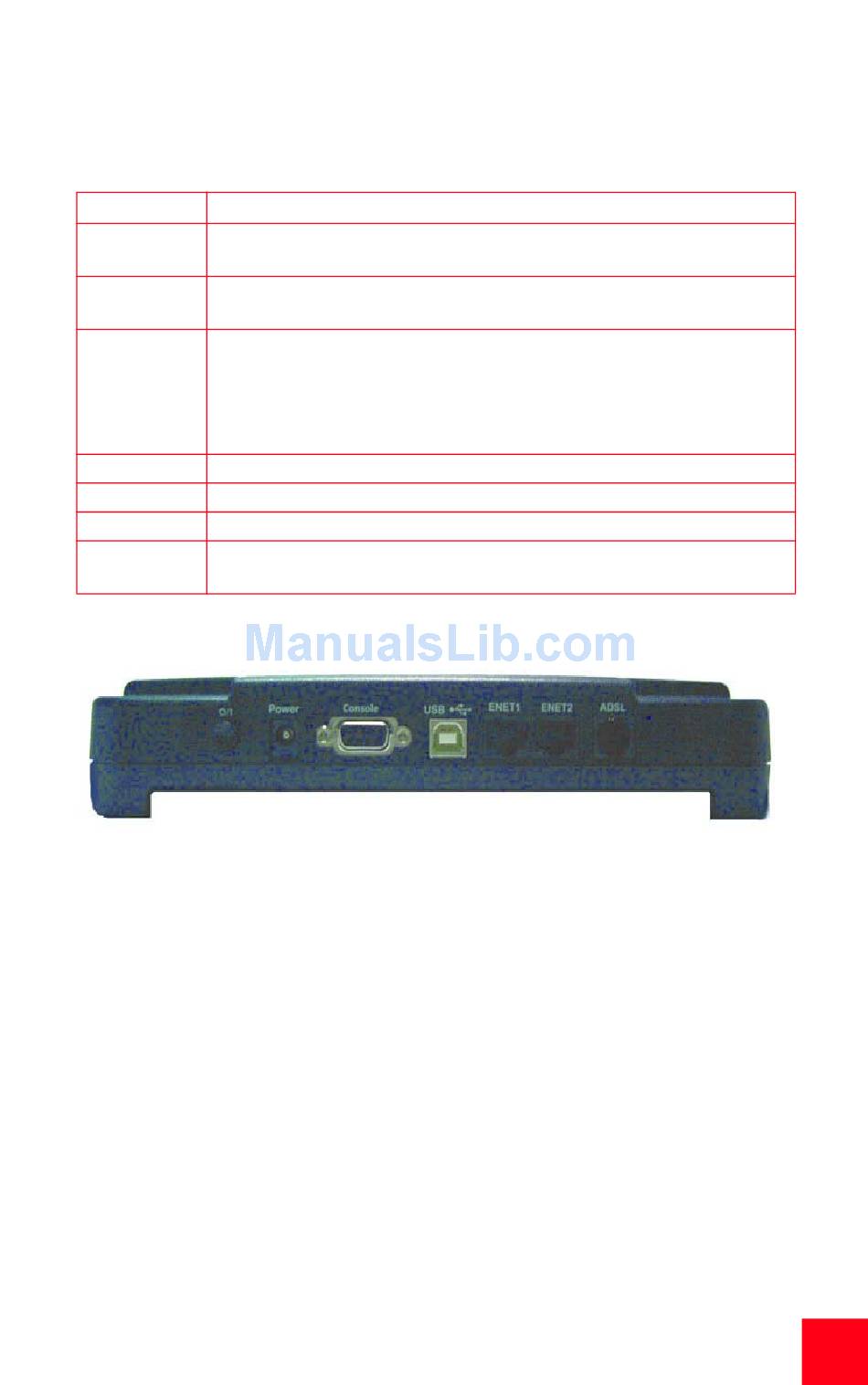

Le tableau ci-dessous récapitule à quoi correspondent les différents éléments
situés à l'arrière du routeur.
Elément Description
Commutateur sur lequel il faut appuyer pour allumer et éteindre le rou-
O/I
teur U.S. Robotics SureConnect ADSL Ethernet/USB Router.
Prise permettant de relier le routeur à une prise d'alimentation murale
Power
via un câble.
Pour connecter un câble RS-232 (non fourni) au dos du routeur. Vous
pouvez utiliser ce câble pour communiquer avec le routeur via l'inter-
Console face utilisateur du terminal. Celle-ci vous permet également de config-
urer le routeur et d'effectuer des diagnostics. Vous pouvez donc
l'utiliser à la place de l'interface utilisateur Web.
USB Port USB (Universal Serial Bus) situé au dos du routeur.
ENET1 Port Ethernet 1 situé au dos du routeur.
ENET2 Port Ethernet 2 situé au dos du routeur.
Prise RJ-11 pour service DSL (Digital Subscriber Line), située au dos du
ADSL
routeur.
Branchement de l'adaptateur secteur
Attention, n'utilisez que l'adaptateur secteur fourni. Branchez une extrémité du
cordon de l'adaptateur secteur dans la prise « Power » à l'arrière du routeur, et
branchez l'autre extrémité dans une prise murale standard.
Allumez le routeur en appuyant sur le bouton « O/I ». Le voyant « PWR » à
l'avant du routeur U.S. Robotics SureConnect ADSL Ethernet/USB Router devrait
s'allumer. Le routeur s'initialise après la mise sous tension. Cela prend environ
une minute. Cliquez sur Next (Suivant) pour terminer l'installation.
Branchement du cordon téléphonique
Branchez une extrémité du cordon téléphonique fourni dans le port « ADSL » à
l'arrière du routeur, et branchez l'autre extrémité dans une prise téléphonique
murale standard. Cliquez sur Next (Suivant).
