82251L
Gewindebohrer und Schneideisen sind Präzisionswerkzeuge. Sie sind aus hochwertigem,
legiertem Stahl hergestellt und erreichen eine Härte von 58-61 HRC. Machen Sie vor
Arbeitsbeginn einen Härtetest mit einer Werkstattfeile an Ihrem Werkstück.
Zeigt das Werkstück bei leichtem Druck Feilspuren, können sie mit dem Gewindeschneiden
fortfahren.
Bitte lesen und beachten Sie diese Gebrauchsanweisung, um eine lange Lebensdauer der
Werkzeuge sicherzustellen.
Gewindebohrer (für lnnengewinde)
Um ein Innengewinde zu schneiden, wählen Sie einen Bohrer mit dem entsprechenden
Durchmesser, den passenden Gewindebohrer, das Windeisen, und Schneidöl. Um
leichtgängige Gewinde zu schneiden, muss der Bohrer-Durchmesser entsprechend
untenstehender Aufstellung ausgewählt werden. Eine zu große Bohrung ergibt eine
unzureichende Höhe der Gewindeflanken, eine zu kleine Bohrung führt zu Beschädigung
des Gewindebohrers und evt. zur Zerstörung des Werkstückes.
Stecken Sie den Vierkant des Gewindebohrers zwischen die Spannbacken des Windeisens
und spannen Sie ihn fest.
Spannen Sie das Werkstück in einen Schraubstock oder befestigen Sie es mit
Schraubzwingen. Stecken Sie den Gewindebohrer in das Bohrloch und drehen ihn im
Uhrzeigersinn ins Material. Achten Sie hierbei auf senkrechte Stellung des Gewindebohrers.

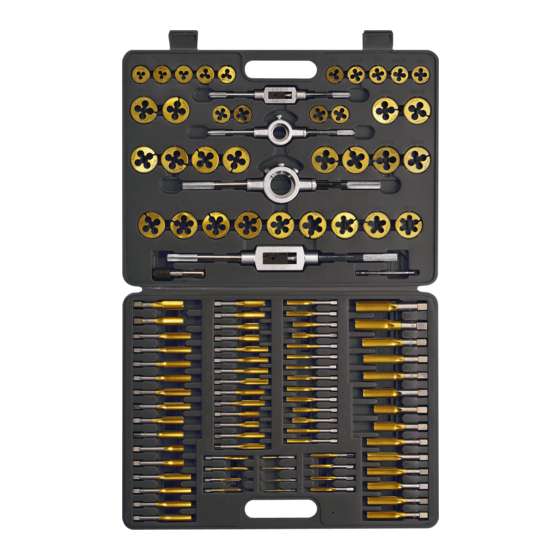

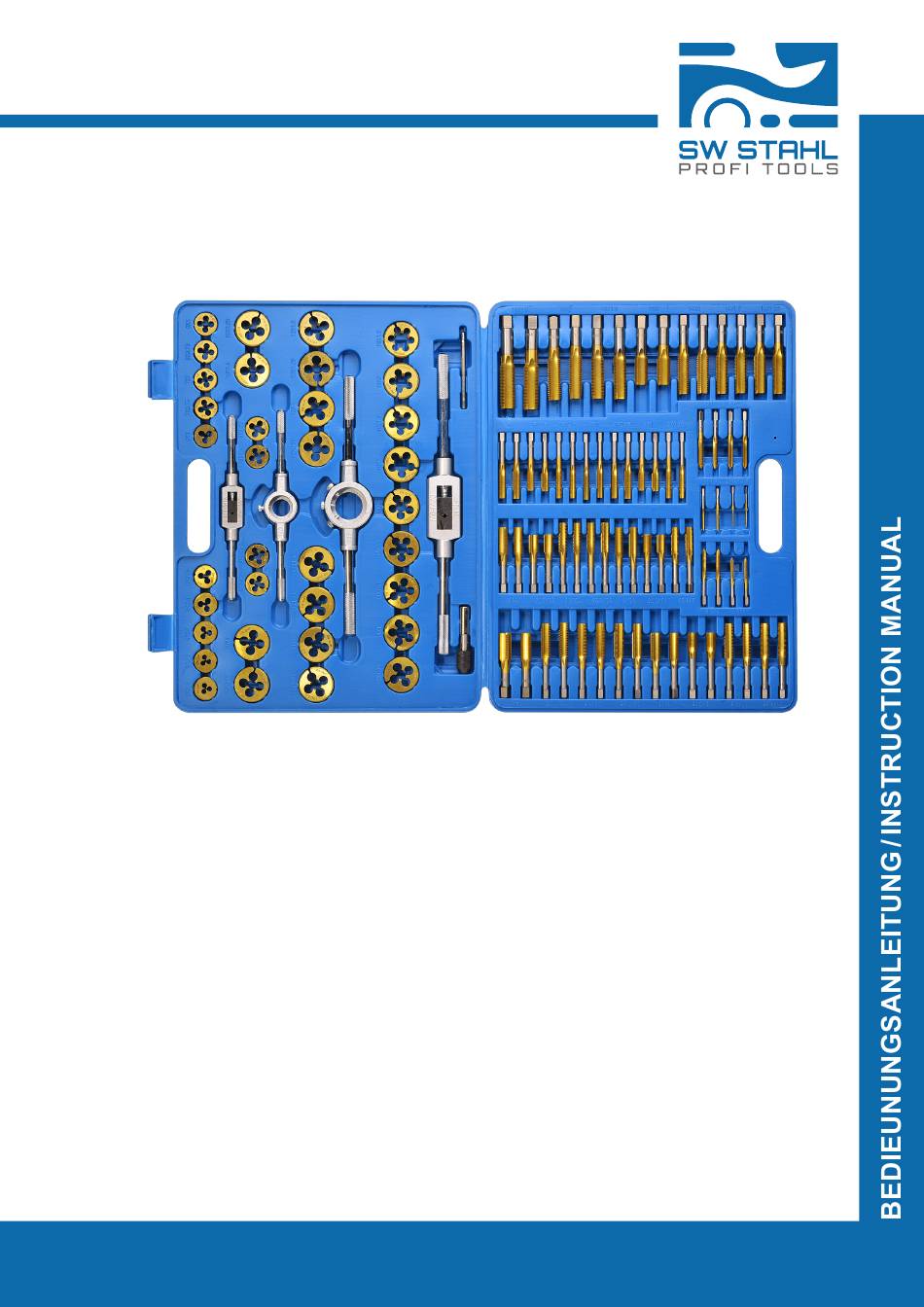

Gewindeschneidsatz
110-teilig
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
www.swstahl.de
Advertisement
Table of Contents
Related Manuals for SW-Stahl 82251L
Summary of Contents for SW-Stahl 82251L
- Page 1 82251L Gewindeschneidsatz 110-teilig Gewindebohrer und Schneideisen sind Präzisionswerkzeuge. Sie sind aus hochwertigem, legiertem Stahl hergestellt und erreichen eine Härte von 58-61 HRC. Machen Sie vor Arbeitsbeginn einen Härtetest mit einer Werkstattfeile an Ihrem Werkstück. Zeigt das Werkstück bei leichtem Druck Feilspuren, können sie mit dem Gewindeschneiden fortfahren.
- Page 2 82251L Der Gewindebohrer schneidet nun das Gewinde und zieht sich in das Werkstück. Um die dabei entstehenden Metallspäne zu brechen, drehen Sie den Gewindebohrer wiederholt 1/4 bis 1/2 Umdrehung entgegen dem Uhrzeigersinn. Geben Sie während des Schneidvorgangs etwas Schneidöl in die Bohrung, um den Schneidvorgang zu erleichtern und die Lebensdauer des Gewindebohrers zu erhöhen.
- Page 3 82251L Thread cutting tool set 110-piece Taps and dies are tools of high precision. They are produced from high-quality alloy steel, heat treated and tempered for a hardness of 58-61 HRC. Check the hardness of your workpiece before starting thread-cutting by a regular machinist`s file.
- Page 4 82251L When tapping blind hole (one that does not pass entirely through the workpiece) take care in drilling to provide clearance at the bottom for metal-chips and the starter- threads. These chamfered threads on the end of the tap will not cut full threads.
- Page 5 82251L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 6 82251L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 7 82251L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 8 82251L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
