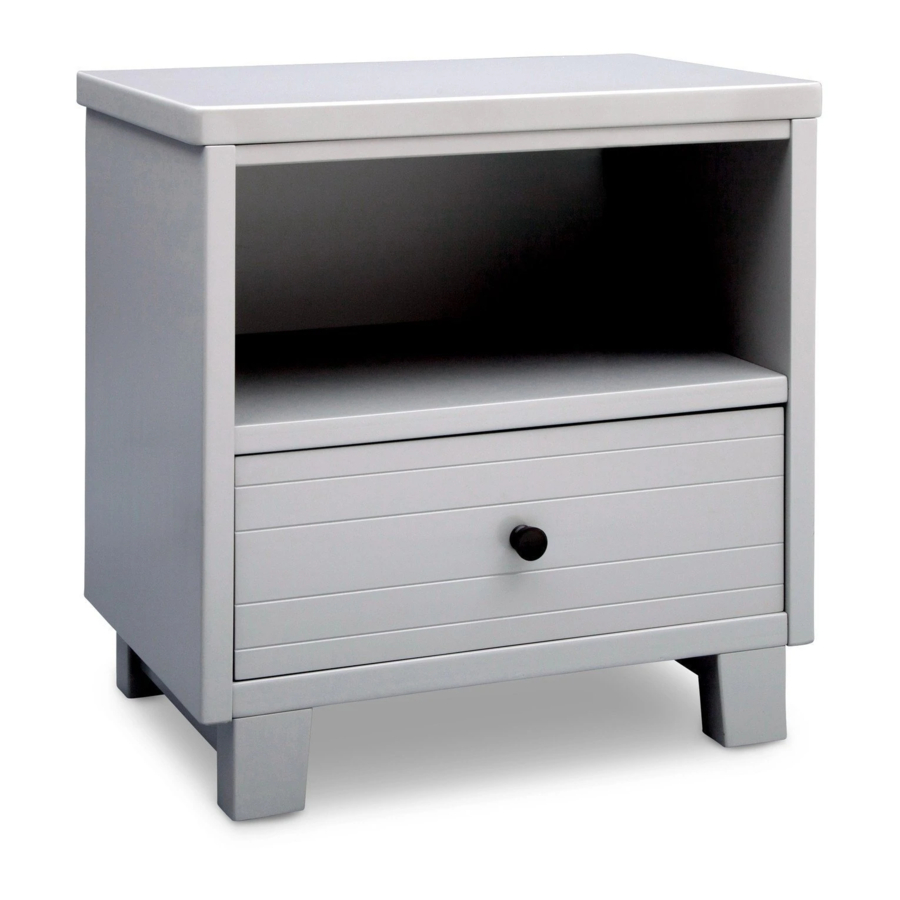

- Page 2 WARNING: Serious or fatal crushing injuries can occur from furniture tip-over. To help prevent tip-over: . Place heaviest items in the lowest drawers. . Unless specifically designed to accommodate, do not set TV’s or other heavy objects on the top of this product.
-
Page 3: Notes On Assembly
NOTES ON ASSEMBLY: -During the assembly process whenever using screws or bolts, check each by placing the screw/bolt on the diagram of the item which is drawn actual size and design. Be sure to use the proper size and shape specified in the instructions. - Page 4 Parts: MAKE SURE THAT ALL PRE-ASSEMBLED PARTS ARE TIGHT. ASSUREZ-VOUS QUE TOUTES LES PIÈCES PRÉLASSÂMES SONT BIEN AJUSTÉES. Pièces : ASEGÚRESE DE QUE TODAS LAS PIEZAS PRE-ENSAMBLADAS ESTÉN APRETADAS. Piezas: A. (1)Top Panel B. (1)Left Side C. (1)Right Side (1)Panneau avant (1)Côté...
- Page 5 Parts: Hardware kits part# 25410 Pièces : L'ensemble de quincaillerie - pièce n°25410 Piezas: El kit de herramientas - Pieza #25410 AA. (4)70mm Bolt BB. (4)Crescent Washer (4)Boulon 70mm (4)Rondelle en Croissant (4)Perno 70mm (4)Arandela de Media Luna DD. (4)40mm Bolt CC.
- Page 6 Hardware System - Review Before Assembly Quincaillerie – Lire Avant D’effectuer Le Montage Revise Antes De Armar- Elementos De Fijacion Y Ensamble AA. 70mm Bolt Boulon 70mm Perno 70mm BB. Crescent Washer Rondelle en Croissant Arandela de Media Luna 1. Insert the Dowels in the Rail into the holes in the Post.
- Page 7 Install (1) bolt and (1) crescent washer at a time. Tighten until it looks like the picture. Installez (1) écrou et (1) rondelle en croissant à la fois. Serrez jusqu'à ce que cela ressemble à l'image. Instale (1) perno y (1) Arandela de media luna al mismo tiempo. Apriételos hasta que quede como en la ilustración.
- Page 9 Pre-drilled holes to back trous prépercés à l'arrière agujeros pre taladrados a la parte post...
- Page 10 STEP #2 ÉTAPE N°2 The following tools and parts are required: Outils et pièces nécessaires: PASO #2 Se necesitan las siguientes herramientas y piezas: AA. (2)70mm Bolt CC. (4)30mm Bolt (2)Boulon 70mm (4)Boulon 30mm (2)Perno 70mm (4)Perno 30mm FF. (8)Dowel 8x30mm (8)Goujon M8 x 30mm BB.
- Page 12 STEP #3 The following tools and parts are required: Outils et pièces nécessaires: ÉTAPE N°3 Se necesitan las siguientes herramientas y piezas: PASO #3 FF. (8)Dowel 8x30mm M4 Ballend Hex Screwdriver (8)Goujon M8 x 30mm Tournevis hexagonal à embout sphérique M4 (8)Pasador M8 x 30mm Destornillador hexagonal con extremo de bola From Step 2...
- Page 13 The following tools and parts are required: STEP #4 Outils et pièces nécessaires: Se necesitan las siguientes herramientas y piezas: ÉTAPE N°4 M4 Ballend Hex Screwdriver Tournevis hexagonal à embout sphérique M4 PASO #4 Destornillador hexagonal con extremo de bola FF.
- Page 14 The following tools and parts are required: STEP #5 Outils et pièces nécessaires: Se necesitan las siguientes herramientas y piezas: ÉTAPE N°5 PASO #5 EE. (21)Back Panel Screw 15mm From Step 4 Phillips Screwdriver (not supplied) de l'étape 4 (21)Vis Pour Panneau Arrière Tournevis À...
- Page 15 STEP #6 The following tools and parts are required: Outils et pièces nécessaires: ÉTAPE N°6 Se necesitan las siguientes herramientas y piezas: PASO #6 Phillips Screwdriver (not supplied) Tournevis À Tête Étoilée (non fournie) Destornillador de Cruz (No incluido) P. (1)Drawer Back CAUTION: Do Not use a power screwdriver they can (1)Arrière du tiroir cause screws to break or strip.
- Page 17 STEP #7 The following tools and parts are required: Outils et pièces nécessaires: ÉTAPE N°7 Se necesitan las siguientes herramientas y piezas: PASO #7 LL. (2)Dowel 6x30mm From Step 6 S. (1)Drawer Bottom (2)Goujon M6 x 30mm de l'étape 6 (1)Fond du tiroir (2)Pasador M6 x 30mm del paso 6...
- Page 18 The following tools and parts are required: STEP #8 Outils et pièces nécessaires: Se necesitan las siguientes herramientas y piezas: ÉTAPE N°8 CAUTION: Do Not use a power screwdriver they can PASO #8 cause screws to break or strip. Phillips Screwdriver (not supplied) ATTENTION: Ne Pas utiliser un tournevis électrique carle vis peuvent casser ou perdre leurs filets.
- Page 19 The following tools and parts are required: STEP #9 Outils et pièces nécessaires: Se necesitan las siguientes herramientas y piezas: ÉTAPE N°9 CAUTION: Do Not use a power screwdriver they can PASO #9 cause screws to break or strip. Phillips Screwdriver (not supplied) ATTENTION: Ne Pas utiliser un tournevis électrique carle vis peuvent casser ou perdre leurs filets.
- Page 20 STEP #10 ÉTAPE N°10 PASO #10 Lift lever on left glide up Soulevez le levier à gauche Levantar la palanca a la izquierda se deslizan hacia arriba From Step 5 de l'étape 5 del paso 5 Press lever on right glide down Glisser sur le levier sur la droite glisser vers le bas Empujar la palanca a la derecha se deslizan por Remove the outer piece on each Top Drawer Guide (Attached to the Left Side and Right Side),...
- Page 21 The silver portion of the glide must be pulled to the front of the glide when assembling the drawer into the case. La partie argentée du glissement de doit être tirée vers l'avant de la glisse lors du montage du tiroir dans le boîtier.
- Page 22 STEP #11 ÉTAPE N°11 PASO #11 The following tools and parts are required: Outils et pièces nécessaires: Se necesitan las siguientes herramientas y piezas: RR.(6)12mm Screw (6)Vis 12mm (6)Tornillo 12mm Phillips Screwdriver (not supplied) Tournevis À Tête Étoilée ( non fournie) Destornillador de Cruz (No incluido) CAUTION: Do Not use a power screwdriver they can...
- Page 24 STEP #12 ÉTAPE N°12 PASO #12 Install the drawer in the case body. Carefully align the Drawer Guides on each drawer with the Drawer Guides on the case. Push the drawer STRAIGHT in until it "clicks". Check that each side is fully secure.
- Page 25 How To Operate The Drawer Glide Comment faire fonctionner le tiroir Glide Como la función de deslizamiento del cajón Right Side Push Lever Down Droit levier poussoir Side Down Presione lado de la palanca derecha hacia abajo Left Side Push Lever Up Côté...
