B.E.G.
LUXOMAT

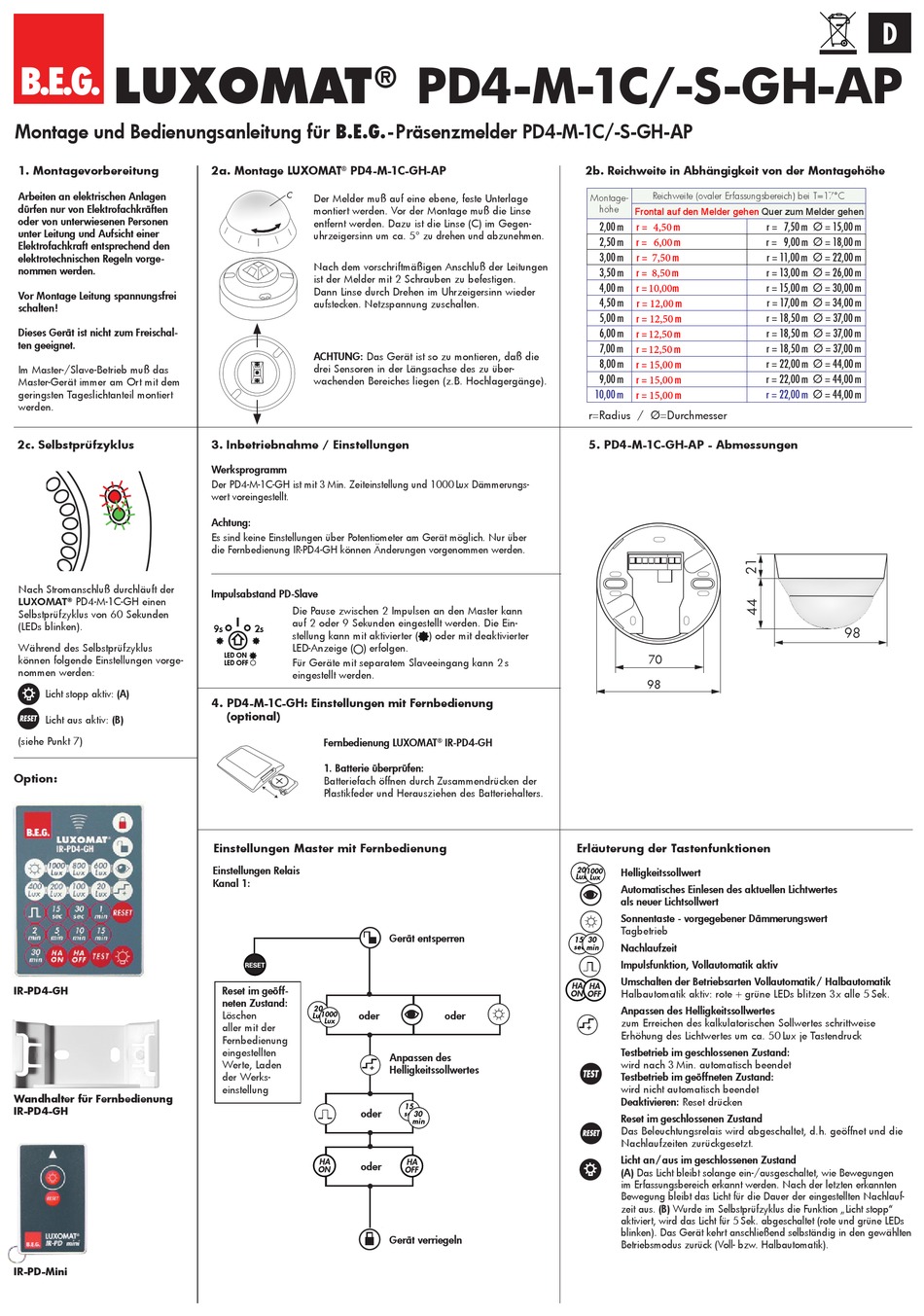

Montage und Bedienungsanleitung für B.E.G. - Präsenzmelder PD4-M-1C/-S-GH-AP
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge-
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Dieses Gerät ist nicht zum Freischal-
ten geeignet.
Im Master-/Slave-Betrieb muß das
Master-Gerät immer am Ort mit dem
geringsten Tageslichtanteil montiert
werden.
2c. Selbstprüfzyklus
Nach Stromanschluß durchläuft der
PD4-M-1C-GH einen
LUXOMAT
®
Selbstprüfzyklus von 60 Sekunden
(LEDs blinken).
Während des Selbstprüfzyklus
können folgende Einstellungen vorge-
nommen werden:
Licht stopp aktiv: (A)
Licht aus aktiv: (B)
(siehe Punkt 7)
Option:
IR-PD4-GH
Wandhalter für Fernbedienung
IR-PD4-GH
IR-PD-Mini
®

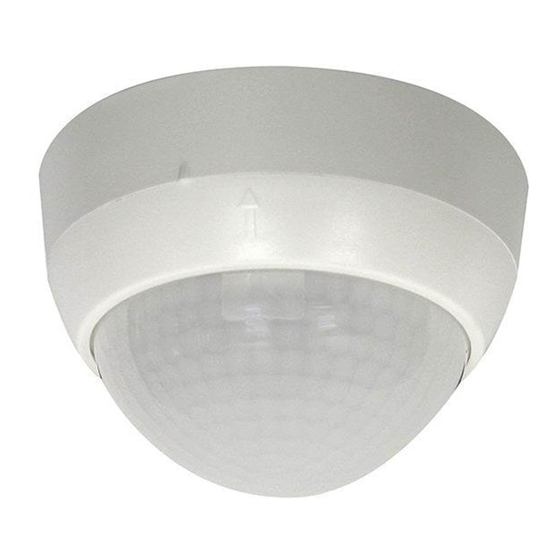

2a. Montage LUXOMAT
®
PD4-M-1C-GH-AP
C
Der Melder muß auf eine ebene, feste Unterlage
montiert werden. Vor der Montage muß die Linse
schließen
öffnen
entfernt werden. Dazu ist die Linse (C) im Gegen-
uhrzeigersinn um ca. 5° zu drehen und abzunehmen.
Nach dem vorschrift mäßigen Anschluß der Leitungen
ist der Melder mit 2 Schrauben zu be festigen.
Dann Linse durch Drehen im Uhr zeigersinn wieder
aufstecken. Netz spannung zuschalten.
ACHTUNG: Das Gerät ist so zu montieren, daß die
drei Sensoren in der Längsachse des zu über-
wachenden Bereiches liegen (z.B. Hochlagergänge).
3. Inbetriebnahme / Einstellungen
Werksprogramm
Der PD4-M-1C-GH ist mit 3 Min. Zeiteinstellung und 1000 Lux Dämmerungs-
wert voreingestellt.
Achtung:
Es sind keine Einstellungen über Potentiometer am Gerät möglich. Nur über
die Fernbedienung IR-PD4-GH können Änderungen vorgenommen werden.
Impulsabstand PD-Slave
Die Pause zwischen 2 Impulsen an den Master kann
auf 2 oder 9 Sekunden eingestellt werden. Die Ein-
9s
2s
stellung kann mit aktivierter ( ) oder mit deaktivierter
LED-Anzeige ( ) erfolgen.
LED ON
Für Geräte mit separatem Slaveeingang kann 2 s
LED OFF
eingestellt werden.
4. PD4-M-1C-GH: Einstellungen mit Fernbedienung
(optional)
Fernbedienung LUXOMAT
1. Batterie überprüfen:
Batteriefach öffnen durch Zusammendrücken der
Plastikfeder und Herausziehen des Batteriehalters.
Einstellungen Master mit Fernbedienung
Einstellungen Relais
Kanal 1:
Reset im geöff-
neten Zustand:
��
��� ����
Löschen
oder
���
aller mit der
Fernbedienung
eingestellten
Werte, Laden
+
der Werks-
einstellung
oder
oder
PD4-M-1C/-S-GH-AP
IR-PD4-GH
®
Gerät entsperren
oder
Anpassen des
Helligkeitssollwertes
��
��� ��
���
HA
OFF
Gerät verriegeln
2b. Reichweite in Abhängigkeit von der Montagehöhe
Reichweite (ovaler Erfassungsbereich) bei T=17°C
Montage-
höhe
Frontal auf den Melder gehen
r = 4,50 m
2,00 m
r = 6,00 m
2,50 m
r = 7,50 m
3,00 m
r = 8,50 m
3,50 m
r = 10,00m
4,00 m
r = 12,00 m
4,50 m
r = 12,50 m
5,00 m
r = 12,50 m
6,00 m
r = 12,50 m
7,00 m
r = 15,00 m
8,00 m
r = 15,00 m
9,00 m
r = 15,00 m
10,00 m
r=Radius / Ø=Durchmesser
5. PD4-M-1C-GH-AP - Abmessungen
70
98
Erläuterung der Tastenfunktionen
��
����
Helligkeitssollwert
���
���
Automatisches Einlesen des aktuellen Lichtwertes
als neuer Lichtsollwert
Sonnentaste - vorgegebener Dämmerungswert
Tagbetrieb
��
��
���
���
Nachlaufzeit
Impulsfunktion, Vollautomatik aktiv
Umschalten der Betriebsarten Vollautomatik/ Halbautomatik
HA
HA
Halbautomatik aktiv: rote + grüne LEDs blitzen 3x alle 5 Sek.
ON
OFF
Anpassen des Helligkeitssollwertes
zum Erreichen des kalkulatorischen Sollwertes schrittweise
+
Erhöhung des Lichtwertes um ca. 50 Lux je Tastendruck
Testbetrieb im geschlossenen Zustand:
wird nach 3 Min. automatisch beendet
Testbetrieb im geöffneten Zustand:
wird nicht automatisch beendet
Deaktivieren: Reset drücken
Reset im geschlossenen Zustand
Das Beleuchtungsrelais wird abgeschaltet, d.h. geöffnet und die
Nachlaufzeiten zurückgesetzt.
Licht an /aus im geschlossenen Zustand
(A) Das Licht bleibt solange ein-/ausgeschaltet, wie Bewegungen
im Erfassungsbereich erkannt werden. Nach der letzten erkannten
Bewegung bleibt das Licht für die Dauer der eingestellten Nachlauf-
zeit aus. (B) Wurde im Selbstprüfzyklus die Funktion „Licht stopp"
aktiviert, wird das Licht für 5 Sek. abgeschaltet (rote und grüne LEDs
blinken). Das Gerät kehrt anschließend selbständig in den gewählten
Betriebsmodus zurück (Voll- bzw. Halbautomatik).
D
Quer zum Melder gehen
r = 7,50 m Ø = 15,00 m
r = 9,00 m Ø = 18,00 m
r = 11,00 m Ø = 22,00 m
r = 13,00 m Ø = 26,00 m
r = 15,00 m Ø = 30,00 m
r = 17,00 m Ø = 34,00 m
r = 18,50 m Ø = 37,00 m
r = 18,50 m Ø = 37,00 m
r = 18,50 m Ø = 37,00 m
r = 22,00 m Ø = 44,00 m
r = 22,00 m Ø = 44,00 m
Ø = 44,00 m
r = 22,00 m
