Line Input; Input Level; Highlevel Input - HELIX G TWO Manual

Inbetriebnahme und Funktionen

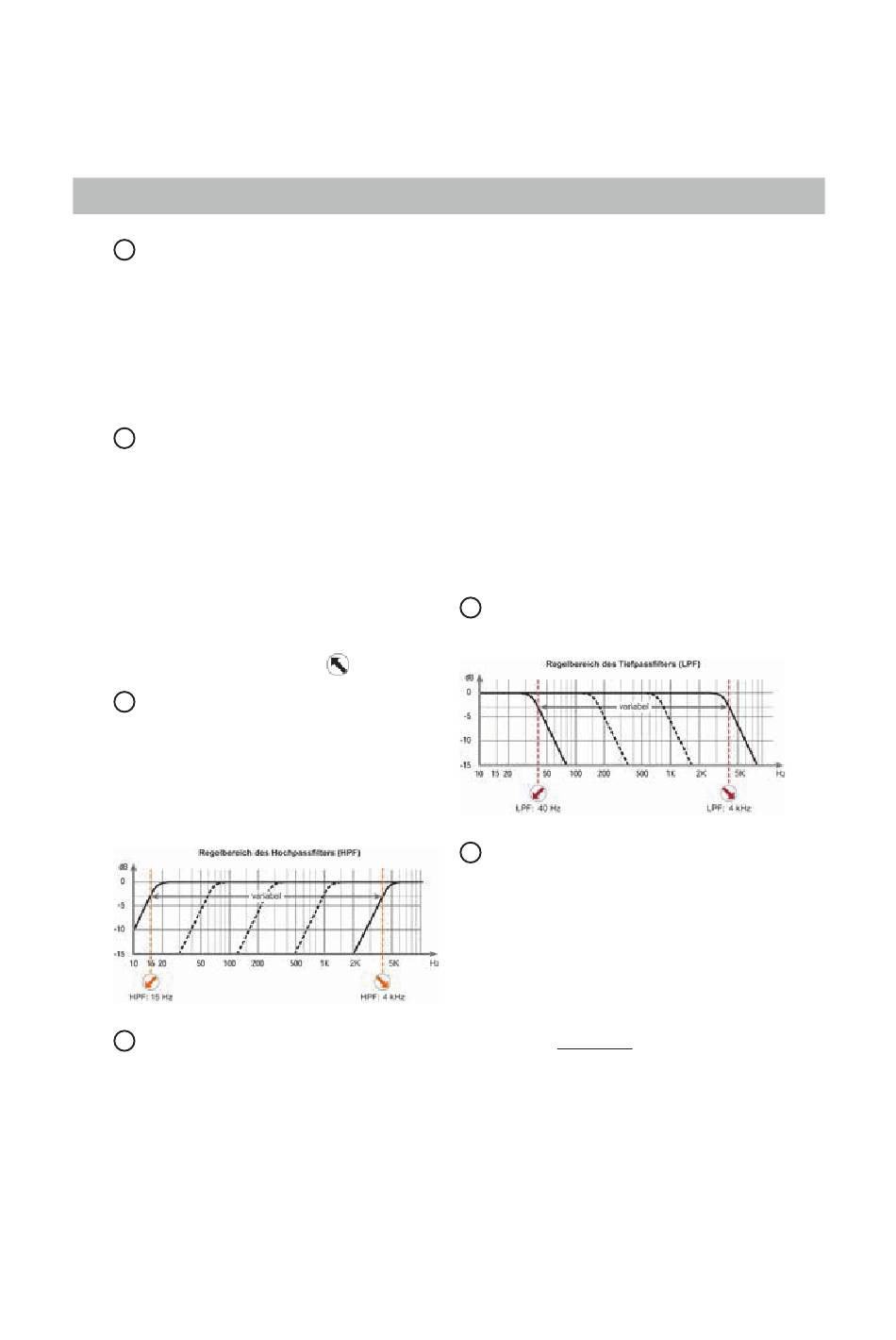

1 Line Input

2-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, wie z.B. Radios, die mit dem/den
Vorverstärkerausgang/-ausgängen bzw. Line Out-
puts der Signalquelle verbunden werden können.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge ist
nicht möglich und kann zu Schäden an Ihrem Au-
toradio führen.

2 Input Level

Mit Hilfe dieses Reglers kann die Eingangsempfind-
lichkeit an die Ausgangsspannung des angeschlos-
senen Steuergerätes angepasst werden.
Dieser Regler ist kein Lautstärkeregler, sondern
dient nur der Anpassung. Der Regelbereich des
Cinch-Eingangs (Line
1 - 6 Volt und 2,5 - 14 V für den Hochpegeleingang
(Highlevel Input). Sofern die Lautsprecherausgän-
ge eines üblichen Radios verwendet werden (High-
level), empfehlen wir eine Einstellung von ca. 9 Volt
- Drehregler von Min.-Position ca. 1/3 im Uhrzeiger-
sinn einstellen / 11 Uhr-Position.
3 HPF
Mit Hilfe dieses Reglers kann das Hochpassfilter
von 15 Hz bis 4.000 Hz eingestellt werden.
Dieser Regler ist aktiviert, wenn der X-Over Schal-
ter auf HPF (Hochpassfilter) oder LPF (Bandpass)
eingestellt ist. Ist die Schalterstellung LPF (Band-
pass) gewählt muss dieser zwingend eingestellt
werden.

4 Highlevel Input

2-Kanal Hochpegel-Lautsprechereingang. Mit Hil-
fe dieses Eingangs kann der Verstärker direkt an
die Lautsprecherausgänge eines Werks- / Nach-
rüstradios angeschlossen werden, sofern dieses
nicht über Vorverstärkerausgänge verfügt. Der
Highlevel-Eingang verfügt über einen ADEP-Schalt-
4
Input) liegt zwischen
kreis (Advanced Diagnostics Error Protection), der
dafür sorgt, dass der Verstärker auch von OEM
Radios als Lautsprecher erkannt wird und somit im
Werksradio keine Funktionen deaktiviert werden
und auch kein Eintrag im Fehlerspeicher des Fahr-
zeugs erzeugt wird.
Bei Verwendung dieses Eingangs schaltet der Ver-
stärker bei allen handelsüblichen Radios automa-
tisch ein, so dass der Verstärker nicht über den Re-
mote-Eingang (REM) eingeschaltet werden muss.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich den mitgelieferten Stecker mit integrier-
ten Schraubklemmen oder einen passenden Kabel-
baum aus dem HELIX Zubehörprogramm.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge ist
nicht möglich und kann zu Schäden an Ihrem Au-
toradio führen.
5 LPF
Mit Hilfe dieses Reglers kann das Tiefpassfilter von
40 bis 4.000 Hz eingestellt werden.
6 X-Over
Zur Umschaltung der internen, aktiven Frequenz-
weichen auf Hochpass, Fullrange oder Tiefpass
bzw. Bandpass.
Wird der X-Over Schalter auf HPF (Hochpassfilter)
gestellt, so kann mit Hilfe des Reglers 3 (HPF) die
Übernahmefrequenz für den Hochpass eingestellt
werden. Bei Schalterstellung FULL (Fullrange) ist
die interne Frequenzweiche nicht aktiv. Bei Schal-
terstellung LPF (Tiefpassfilter / Bandpass) ist das
Hochpassfilter immer aktiv. Das heißt, es wird in
jedem Fall ein Bandpass gebildet. Mit dem Regler 3
wird der Hochpass und mit dem Regler 5 der Tief-
pass eingestellt. So kann jeder beliebige Bandpass
zwischen 15 Hz und 4.000 Hz eingestellt werden.
