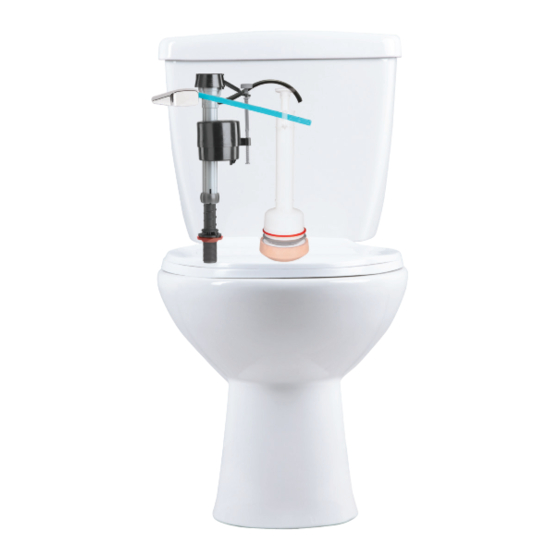

- Page 1 QUICK Install Guide K-400A-023 400A FILL VALVE MANSFIELD REPAIR KIT ® VIDEO HOW-TO VIDEO VISIT: FLUIDMASTER.COM K-400A-023 PRODUCT PAGE *See back page for important legal information. SPANISH - Page 16 INSTALL WITH CONFIDENCE...
-
Page 2: Getting Started
Flush Valve Seal B: DRAIN WATER Flush toilet to drain most of the water from the tank. FLUSH Refill Clip (Omit for Mansfield ® Fill Valve) TOP DOWN VIEW Shank Washer Locknut C: USE SPONGE OR TOWEL TO SOAK UP... - Page 3 STEP 2: REMOVE OLD FILL VALVE STEP 3: REMOVE FLUSH VALVE A: REMOVE CONNECTOR A: REMOVE STOP CAP (a) Remove water supply FROM FLUSH VALVE Twist left (counter- connector from bottom of fill valve by twisting clockwise) to remove. connector nut to the left (clockwise).
- Page 4 STEP 4: STEP 5: INSTALL NEW SEAL REMOVE AND REPLACE OLD LEVER A: REPLACE RED SEAL A: REMOVE LEVER Be sure seal is Unscrew tank lever nut by positioned in the very twisting counterclockwise, top groove at bottom of remove nut and pull lever flush valve tower.
- Page 5 STEP 7: INSTALL NEW FILL VALVE STEP 6: ADJUST HEIGHT OF NEW FILL VALVE A: TWIST FILL VALVE TO ADJUST HEIGHT PUSH REFILL TUBE ONTO FILL Top of fill valve cap should measure roughly 3" VALVE REFILL PORT above top of overflow pipe when installed. NOTE: Increasing height allows INSERT FILL VALVE...
-
Page 6: Step 8: Finishing Steps
STEP 8: FINISHING STEPS STEP 9: FINE-TUNE TANK WATER LEVEL A: ATTACH WATER SUPPLY A: FLUSH THE TOILET CONNECTOR TO FILL VALVE TO CHECK THE TANK Twist to the right WATER LEVEL (counterclockwise) RIGHT After the water stops filling the *Hand-tighten only. - Page 7 • Press down on top cap while #FixedMyToilet rotating top & arm clockwise #Fluidmaster to locked position. See Our Troubleshooting Still not working exactly right? HOW-TO VIDEO VIDEO http://bit.ly/2yAdZn7...
- Page 8 & arm clockwise to locked position. ADDITIONAL QUESTIONS? Always use genuine Fluidmaster parts when installing or repairing. Fluidmaster will not be responsible or liable for use of non-Fluidmaster parts during installation or repair. For installation assistance, contact our technical services department.
-
Page 9: Guía De Instalación Rápida
Gancho de Relleno (al sentido contrario a las manecillas del reloj) para remover. (Omita para la válvula de descarga Mansfield ® REMUEVA EL TUBO DE LA VÁLVULA DE DESCARGA. Hale hacia arriba el tubo de la válvula de descarga mientras desliza el brazo de la palanca del bucle de la válvula de descarga. - Page 10 GUÍA DE INSTALACIÓN RÁPIDA GUÍA DE INSTALACIÓN RÁPIDA PASO 5: REMUEVA Y REEMPLACE LA PALANCA PASO 8: PASOS PARA TERMINAR (IMÁGENES P.7) (IMÁGENES P.10) REMUEVA LA PALANCA VIEJA. Desenrosque la tuerca de la palanca del tanque, SUJETE EL CONECTOR DEL SUMINISTRO DE AGUA A LA VÁLVULA DE LLENADO.
-
Page 11: Solución De Problemas
• NO RELLENA EL TANQUE Siempre utilice piezas Fluidmaster genuinas cuando instale o repare. Fluidmaster no se hará responsable por el uso de piezas que no sean Fluidmaster durante la instalación o reparación. REMUEVA LA TAPA Y REVISE SI HAY MUGRE Cierre el suministro del agua. - Page 12 ¿PREGUNTAS ADICIONALES? Para asistencia para la instalación, comuníquese con nuestro departamento de servicio técnico. EMAIL, CHAT LLAME a nuestro número gratuito. www.fluidmaster.com/support 1-800-631-2011 Horario Disponible: Lunes – Viernes 5:30 AM - 5:00 PM Hora Estándar del Pacífico...
- Page 13 NO apriete demasiado las tuercas o el tanque, ya que la taza se puede agrietar. Siempre use piezas de calidad Fluidmaster al instalar o reparar. Fluidmaster no se hace responsable por el uso de piezas durante la que no sean de Fluidmaster durante la instalación o reparación.
