D+H GE 628 V2 Instructions For Use

Käyttöohje
GE GE
628 V2 628-L V2
M
F8,0A
2 15
min
45 30
2 20
sec
60 40
Toiminnot:
DIP-kytkin 1 = ON
DIP-kytkin 2 = ON
DIP-kytkin 3 = ON
DIP-kytkin 4 = ON
DIP-kytkin 4 = OFF
DIP-kytkin 5 = ON
DIP-kytkin 5 = OFF
DIP-kytkin 6 = ON
DIP-kytkin 7 = ON
DIP-kytkin 8 = ON
DIP-kytkin 9 = ON
DIP-kytkin 10 = ON
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 •

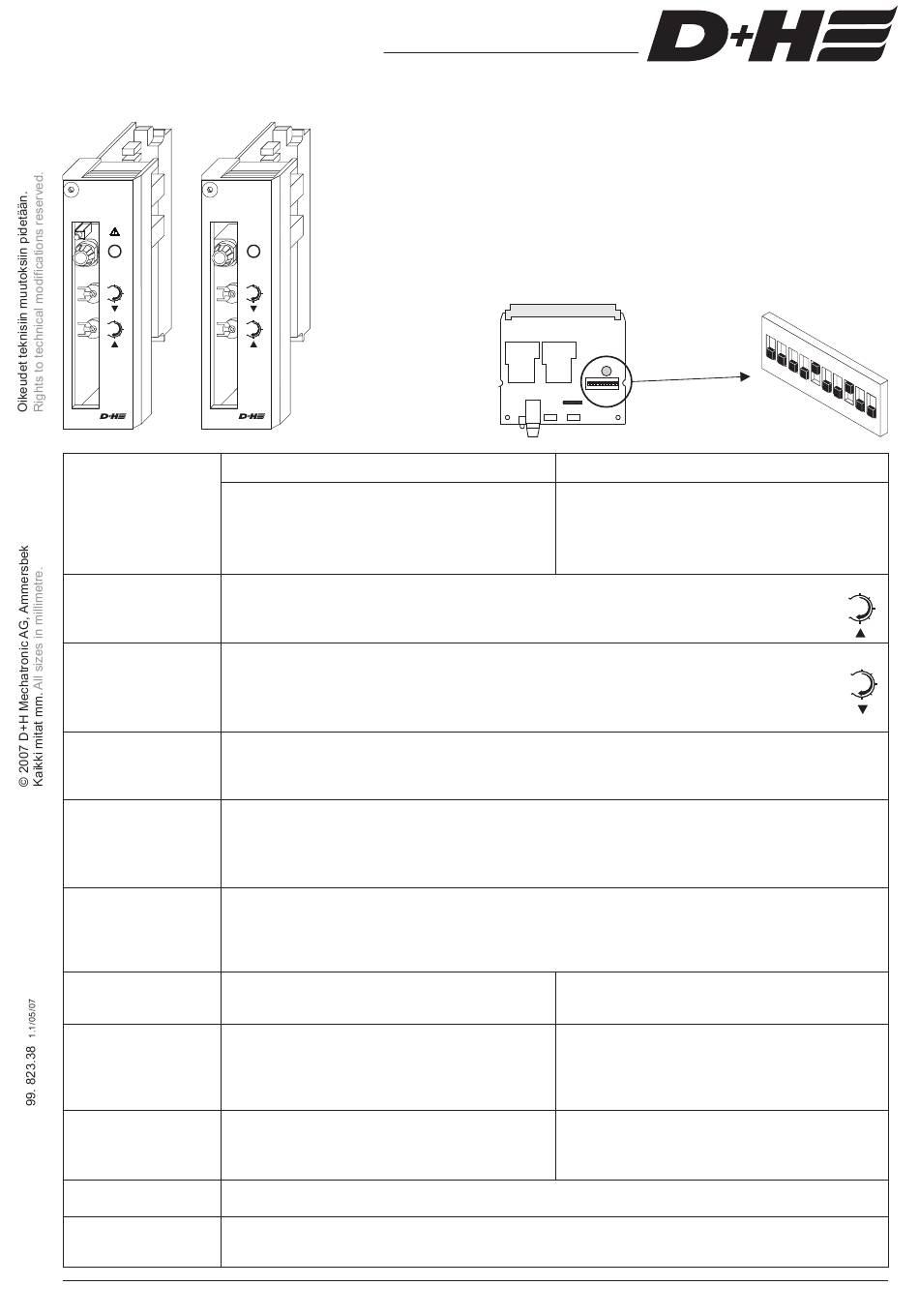

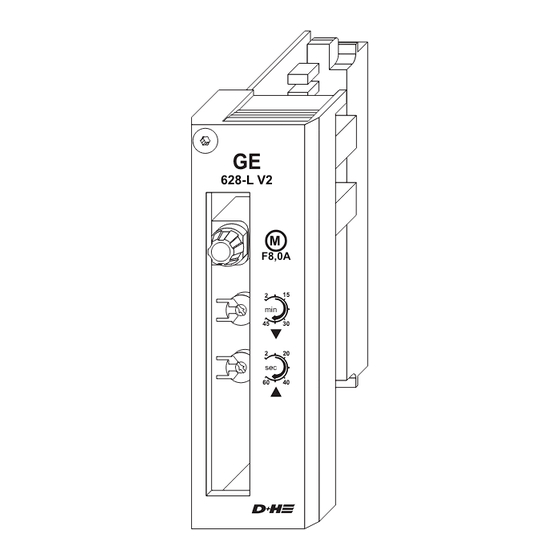

Ryhmäkortti GE 628 (-L) V2
savunpoisto laukaisukeskukseen RZN 43xx-E (GE
628 V2) ja tuuletuskeskukseen GVL 83xx-E (GE
628-L V2)
M
F8,0A
2 15
min
45 30
2 20
sec
60 40
GE 628 V2
- Savunpoistoluukkujen ohjaamiseen yhdes-
sä linjakortin LE 513 kanssa
- Savunpoiston uudelleenlaukaisu toiminto
- Ryhmävian ilmaisu
- Sähkökatko KIINNI- toiminto
AUKI-ajon ajanrajoitin
Potentiometrillä voidaan rajoittaa ajoaikaa avautumissuuntaan. Käyttökoneistot käyvät niin kauan,
kun säädettyä käyntiaikaa on jäljellä, kun tuuletuspainiketta painetaan avautumissuuntaan.
AUKI-olon ajanrajoitin
Potentiometrillä voidaan säätää tuuletusaikaa.
Säädetyn ajan päätyttyä koneistot sulkeutuvat automaattisesti.
AUKI-uudelleenliipaisu
AUKI-ajo ajanrajoitinta voidaan uudelleen liipaista.
Kiinnisuunnan muistitoiminto
Käyttökoneistot sulkeutuvat yhdellä tuuletuspainikkeen painalluksella.
Koneistot sulkeutuvat vain niin pitkään, kun tuuletuspainiketta tai savunpoistolaitteen painiketta pidetään
painettuna. AUKI-näyttö tuuletuspainikkeen avulla ei ole mahdollista!
Aukisuunnan muistitoiminto
Käyttökoneistot avautuvat yhdellä tuuletuspainikkeen painalluksella.
Koneistot avautuvat vain niin pitkään, kun tuuletuspainiketta tai savunpoistolaitteen painiketta pidetään
painettuna.
Ryhmä kiinni hälytystilanteessa
Avaajat ulkeutuvat hälytystilanteessa
Sähkökatko - kiinni
Yhdessä DIP-kytkin 4 = ON mahdollista! Sähkökat-
kon sattuessa luukut sulkeutuvat.
Hälytyksen uudelleenlaukaisu
VdS 2581:n mukaisesti savunpoistoa ohjataan 30
min. ajan. 2 min. väliaika.
Ryhmäkorttia voidaan ajaa AUKI suuntaan Az signaalin kautta.
Ryhmäkorttia voidaan ajaa KIINNI Zz signaalin kautta.
(Kytkin tulee olla ON käytettäessä tuuli- ja sadeanturia (WRG 82,REM 230), muutoin anturi ei toimi.)
D- 22949 Ammersbek • Tel.
Toiminnot:
- Ryhmäkortin max. kuormitus 10A
- Mahdollista yhdistää useita ryhmäkortteja
- Säädettävä tuuletusaika, sekä tuuletusajon rajoitus
GE 628-L V2
- tuuletusavaajien ohjaamiseen
- ei toimintoa -
- ei toimintoa, koska keskuk-
sessa ei ole varavoimaa
- ei toimintoa -
+49 40-605 65 239 • Fax +49 40-605 65 254 •
O N
1
2
3
4
5
6
7
8
Tehdas-
9 1
0
asetukset
2 20
sec
60 40
15
2
min
45 30
www.dh-partner.com
