EST3
Ovládací jednotka s dotykovým displejem
CZ
Charakteristika
- Ovládací jednotka s dotykovým displejem EST3 je vhodným ovládacím prvkem systému iNELS
v místech, kde je požadováno ovládání více zařízení. Jednotka nahrazuje několik ovladačů a
umožňuje tak minimalizovat počet vypínačů na zdi.
- EST3 disponuje 3.5" barevným dotykovým displejem s poměrem stran 3:4. Základní rozlišení
displeje je 240 x 320 bodů. Barevná hloubka je 16.7 milionu barev (24 bitová barva, True Color).
- Pomocí snímací dotykové plochy je možné ovládat nakonfi gurovaná tlačítka a symboly na
obrazovce pouhým lehkým dotykem prstu. Jednotlivé symboly na obrazovce jsou při „stisku"
animovány dle přiřazeného výstupu v systému.
- EST3 může disponovat kombinací těchto obrazovek:
- Obrazovka tlačítek
- Obrazovka regulace teploty
- Obrazovka ovládání RGB/RGBY/RGBW světelných zdrojů.
- Volba defaultní obrazovky je možná ze softwaru iDM3.
- U obrazovky tlačítek je možné využít jednu ze čtyř různých matic tlačítek - 2x2, 2x3, 3x3 a 3x4.
Volbu matice je možné provést ze softwaru iDM3. Na obrazovce lze tedy využít až 12 tlačítek pro
ovládání dvanácti spotřebičů nebo scén.
- V menu nastavení přímo na jednotce EST3 lze jednotlivým tlačítkům přiřadit jeden ze 48
připravených symbolů (pro ovládání osvětlení, stínění, scén a dalších technologií) nebo do
tlačítka vepsat text (počet znaků dle zvolené matice a tedy velikosti tlačítek).
- Obrazovka regulace teploty umožňuje korigovat teplotu zvoleného topného okruhu v rozsahu
±3, ±4 nebo ±5 °C (v závislosti na nastavení v iDM3).
- Pro korekci teploty lze využít virtuální kolečko, kdy lze tažením prstu po obrazovce regulovat
teplotu po půl stupních Celsia.
- Ke korekci teploty lze také použít namísto virtuálního kolečka symboly „+" a „-".
- Jednotky EST3 nemají integrovaný teplotní senzor ani svorky pro připojení externího teplotního
senzoru. V rámci softwaru iDM3 je možné jednotce přiřadit libovolný teplotní vstup systému
iNELS.
- Obrazovka ovládání RGB/RGBY/RGBW světelných zdrojů dovoluje uživateli velmi komfortně
ovládat své RGB/RGBY/RGBW světelné zdroje a upravovat si světelnou atmosféru dle potřeby.
- U RGB/RGBY/RGBW světelných zdrojů lze pomocí ovládacích prvků na obrazovce upravovat
požadovanou barvu a jas. Také lze přímo nastavit rozsvícení RGB/RGBY/RGBW světelného zdroje
do bílé barvy.
- Na obrazovce jsou v levém horním rohu umístěny 4 indikátory, které mohou signalizovat stav
kteréhokoliv logického vstupu / výstupu v systému iNELS.
- V iDM3 je možné defi novat zobrazované obrazovky, defaultní obrazovku, matici tlačítek, typ RGB/
RGBY/RGBW a korekční rozsah pro ovládání teploty.
- V menu nastavení přímo na jednotce EST3 je možné volit jazyk menu, spořič obrazovky, režim
spánku, nastavení jasu a symboly, popř. texty pro jednotlivá tlačítka.
- EST3 je designově koncipována do řady přístrojů LOGUS
s ostatními přístroji v tomto designu) a je určena pro montáž do instalační krabice.
90
(EST3 však nelze násobit do vícerámečků

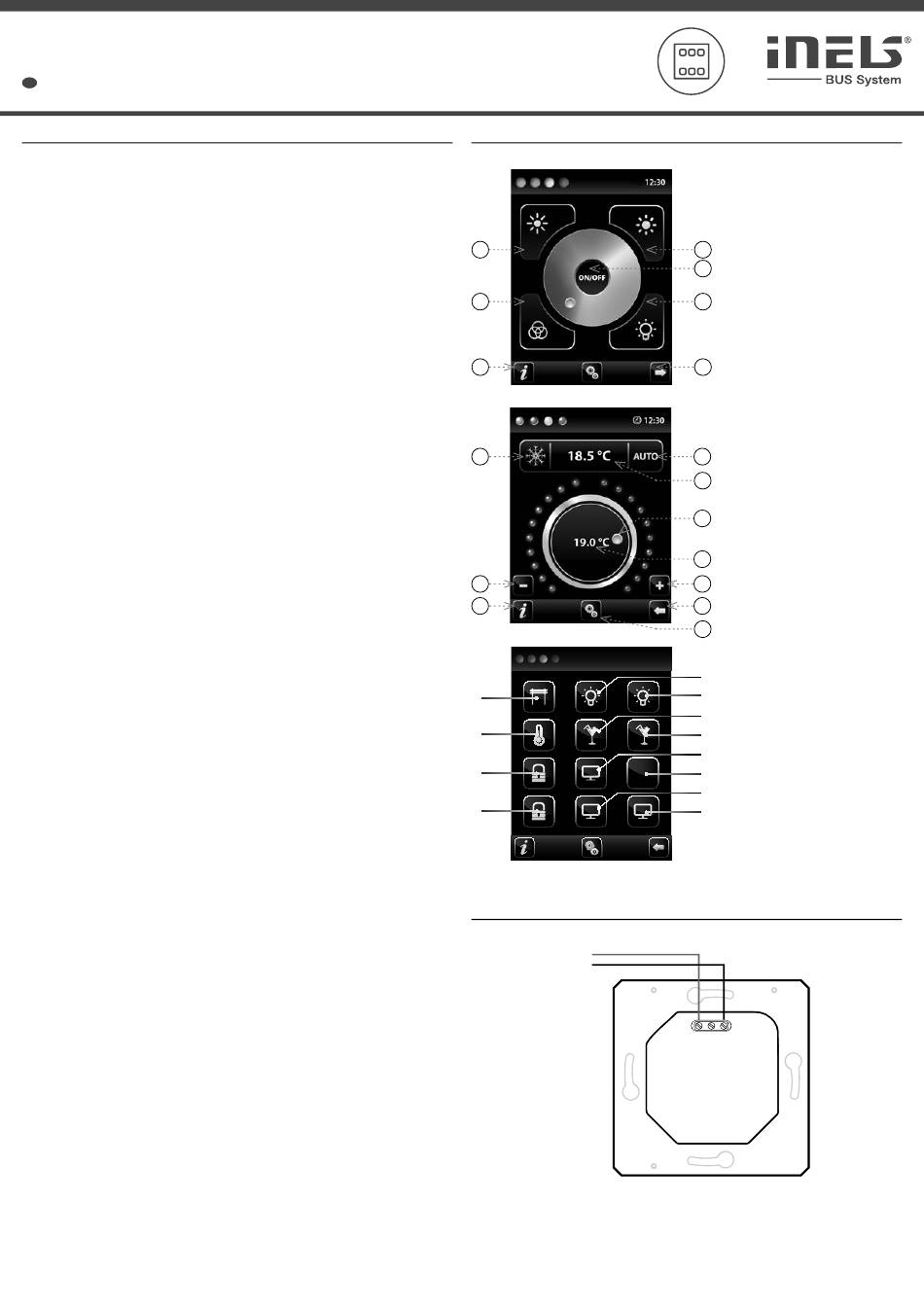

Ukázka obrazovek
0 %
0 %
1
2
3
12
8
3
12:30
IN1
IN4
IN7
A b
A
b c
c
de
IN10
Zapojení
BUS
+
-
BUS
02-82/2017 Rev.1
1. Snižování jasu
2. Rozsvícení do barvy dle RGB
3. Info o zařízení
4. Zvyšování jasu
5. Tlačítko zapnutí / vypnutí výstupu
4
6. Rozsvícení do bílé
5
7. Tlačítko pro pohyb mezi obrazovkami
8. Korekce teploty okruhu
6
9. Požadovaná teplota
10. Aktuální teplota
11. Nastavení
12. Přepínání mezi režimy: Vytápění -
7
Chlazení - OFF
13. Přepínání ovládání: AUTO, Manual
13
9
8
10
8
7
11
Legenda:
EST3 => menu nastavení => volba
IN2
předlohy => 2x2 - vstup IN1- IN4
IN3
EST3 => menu nastavení => volba
IN5
předlohy => 2x3 - vstup IN1- IN6
IN6
EST3 => menu nastavení => volba
předlohy => 3x3 - vstup IN1- IN9
IN8
EST3 => menu nastavení => volba
IN9
předlohy => 3x4 - vstup IN1- IN12
e 1
1
IN11
IN12
EST3
BUS+
BUS-
1/2
