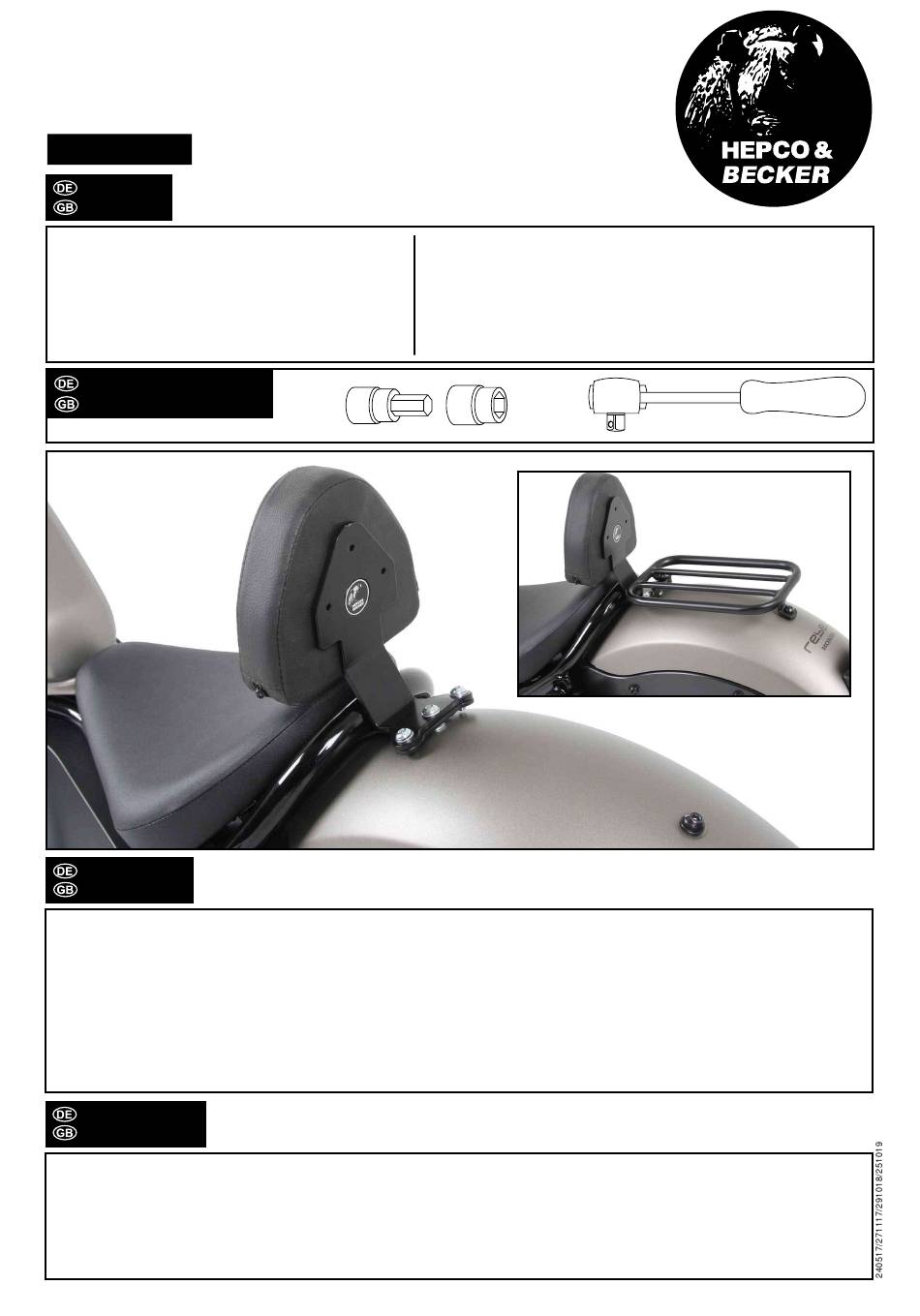

hepco & becker 4216998 00 01 Manual

Fahrerrückenlehne / Driver back rest
HONDA CMX 500 Rebel
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
998
4216 00 01
schwarz/black
INHALT

CONTENTS

1 700008487 Rückenlehne
1 700009718 Halter
1 700009720 Schraubensatz
2x Zylinderschraube ISK M6x25
1x Linsenkopfschraube M8x25
2x Linsenkopfschraube M8x12
1x U- Scheibe Ø8,4x3mm
3x U- Scheibe Ø8,4
BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
VORBEREITUNG

PREPARING

Den Soziussitz entfernen, dieser sowie die vordere Schraube und Distanz entfallen. Die hintere Originalschraube
im Fender wieder eindrehen. Den Fahrersitz entfernen, hierfür die beiden Schrauben hinten unter dem Sitz
entfernen, diese entfallen. Die beiden Schrauben des Trafos entfernen und diesen nach hinten wegklappen.
Remove the back seat, seat and the front screw and spacer are obsolete. Mount the rear original screw again
in the fender. Remove the driver's seat - for this, remove the two screws under the seat. Screws are obsolete.
Remove the two screws of the transformer and fold it backwards.
1 700008487 Back rest
1 700009718 Holder
1 700009720 Screw kit
2x allen screw M6x25
1x filister head screw M8x25
2x filister head screw M8x12
1x washer Ø8,4x3mm
3x washer Ø8,4
Set
Ratsche/Ratchet
mit Solorack kombinierbar
combinable with Solorack
