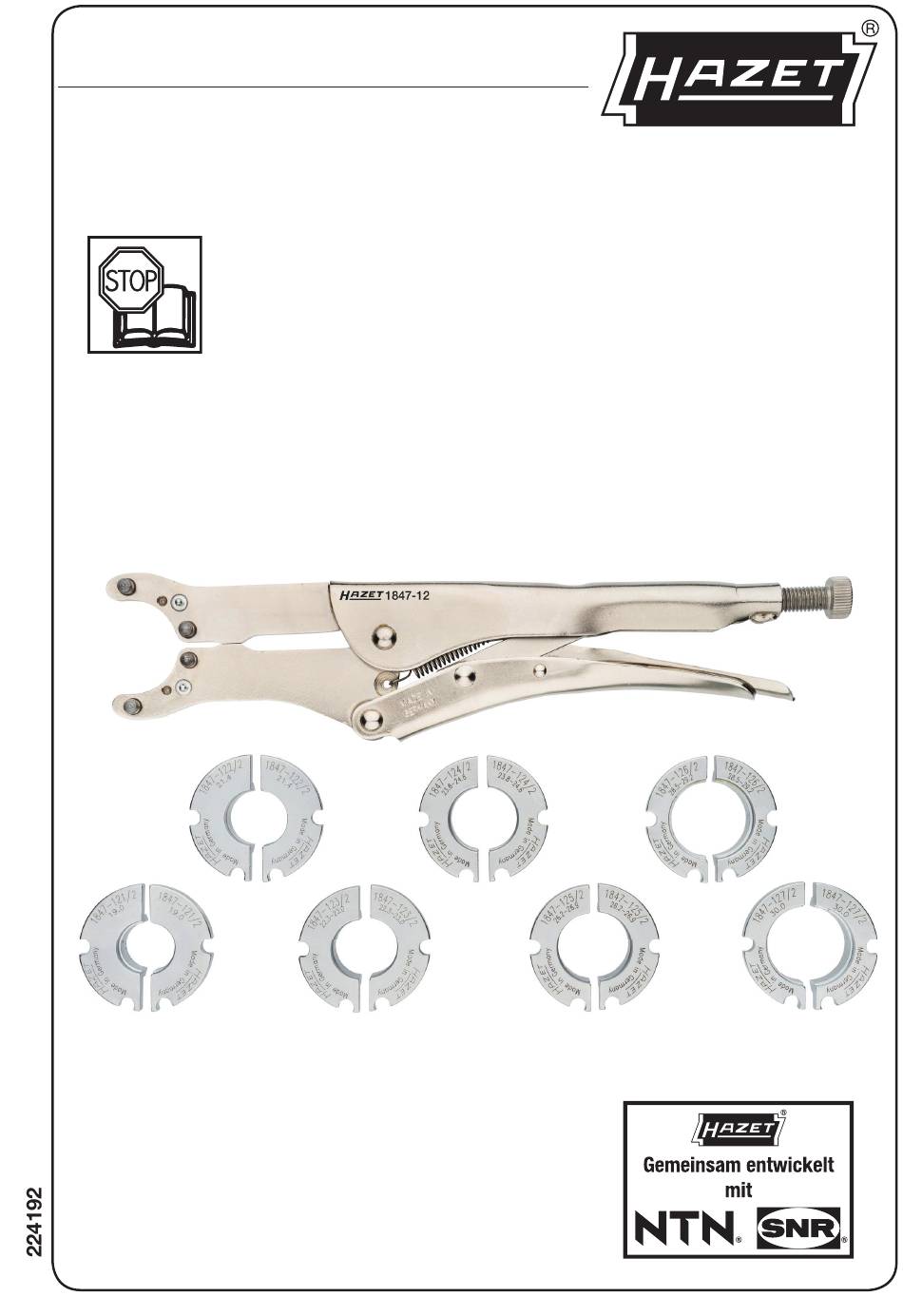

- Page 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 1847-12/15 Betriebsanleitung Sicherungsring Zangen-Satz Operating Instructions Circlip pliers set...
-
Page 2: Table Of Contents
Zu Ihrer Information ......3 ....3 Zu Ihrer Sicherheit ......4 ....Aufbau und Funktion ......5 ....3.1 Technische Daten / Geräteelemente 3.2 Anwendung 3.3 Einbau Wartung und Pflege ......7 ....Aufbewahrung und Lagerung .... 7 ....Entsorgung ...... -
Page 3: Zu Ihrer Information
Anwender des HAZET Sicherungsring HAZET Sicherungsring Zangen-Satzes erforderlich ZangenSatzes gemäß der Betriebsan sind. leitung zu unterweisen. • Zum bestimmungsgemäßen Gebrauch des HAZET Sicherungsring Zangen-Satzes gehört die vollstän- HINWEIS! dige Beachtung aller Sicher heitshinweise und In- Dieses Symbol kennzeichnet Hinweise, formationen in dieser Betriebs anleitung. -
Page 4: Zu Ihrer Sicherheit
• Diese Anweisung gibt lediglich Hinweise. Stel- Zusammenstellung eingesetzt werden. len Sie immer sicher, dass Sie die geeigneten • Bei der Arbeit mit dem HAZET Sicherungsring Serviceanweisungen des Fahrzeugherstellers oder Zangen-Satz ist auf Schutzbrille und enganliegende ein entsprechendes Handbuch besitzen, aus dem Arbeits-Schutzkleidung zu achten. -
Page 5: Technische Daten / Geräteelemente
Aufbau und Funktion 3.1 Technische Daten / Geräteelemente Einzelteile Bezeichnung Sicherungsring Zange 1847-12 Halbschalenpaar (Ø19,0mm) 1847-121/2 Halbschalenpaar (Ø21,4mm) 1847-122/2 Halbschalenpaar (Ø22,3-23,0mm) 1847-123/2 Halbschalenpaar (Ø23,8-24,6mm) 1847-124/2 Halbschalenpaar (Ø26,2-26,9mm) 1847-125/2 Halbschalenpaar (Ø28,5-29,2mm) 1847-126/2 Halbschalenpaar (Ø30,0mm) 1847-127/2 3.2 Anwendung • Gegebenenfalls Anbauteile lösen bzw. ausbauen. -
Page 6: Aufbau Und Funktion
Die Größenangaben fi nden Sie auf der Unterseite der Halbschalen. Bild 2 Bild 2 Setzen Sie die entsprechenden Halbschalen in die Si- cherungsring Zange 1847-12 über der zylindrischen Führung ein, bis diese einrasten. Bild 3 Setzen Sie die Sicherungsring Zange über dem Sicherungsring auf die Verzahnung der Antriebs- welle und stellen die Sicherungsring Zange fest. -
Page 7: Wartung Und Pflege
Ihr Ansprechpartner für: des Gerätes führen. • Gewährleistung • Bei Verwendung nicht freigegebener Ersatzteile • Wartung und Instandsetzung verfallen sämtliche Garantie-, Service-, Schaden- service-center@hazet.de ersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter. Aufbewahrung / Lagerung Aufbewahrung / Lagerung Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:... -
Page 8: For Your Information
• HAZET will not be liable for any injuries to persons CAUTION! or damage to property originating from improper This symbol indicates advice which, if application, misuse of the tool or a disregard of the disregarded, results in damage, malfunc... -
Page 9: For Your Safety
If the HAZET circlip at the time and is considered to be operationally pliers set is used when not in full working order, reliable. -
Page 10: Technical Data / Tool Components
Design and function 3.1. Technical data / tool components Components Designation Circlip pliers 1847-12 Half shell pair (Ø19.0mm) 1847-121/2 Half shell pair (Ø21.4mm) 1847-122/2 Half shell pair (Ø22.3-23.0mm) 1847-123/2 Half shell pair (Ø23.8-24.6mm) 1847-124/2 Half shell pair (Ø26.2-26.9mm) 1847-125/2 Half shell pair (Ø28.5-29.2mm) 1847-126/2 Half shell pair (Ø30.0mm) -
Page 11: Design And Function
Fig. 2 Insert the corresponding half shells in the circlip Fig. 2 pliers 1847-12 above the cylindrical guide until they engage. Fig. 3 Place the circlip pliers over the circlip on the drive shaft serration and secure the circlip pliers. Position the drive shaft joint on the half shells. -
Page 12: Maintenance And Care
• Warranty claims for compensation against the manufacturer • Maintenance and repair or its agents, distributors and sales representatives. service-center@hazet.de Storage Storage The tool must be stored according to the following conditions: • Do not store the tool outdoors. • Keep the tool in a dry and dust-free place. - Page 13 Notizen / Notes...
- Page 14 Notizen / Notes...
- Page 15 Notizen / Notes...
- Page 16 Das Werkzeug HAZET-WERK Hermann Zerver GmbH & Co. KG } 10 04 61 · 42804 REMSCHEID · GERMANY ; Güldenwerther Bahnhofstraße 25 - 29 · 42857 REMSCHEID · GERMANY [ +49 (0) 21 91/ 7 92-0 \ +49 (0) 21 91 / 7 92-375 (National) -400 (International)
