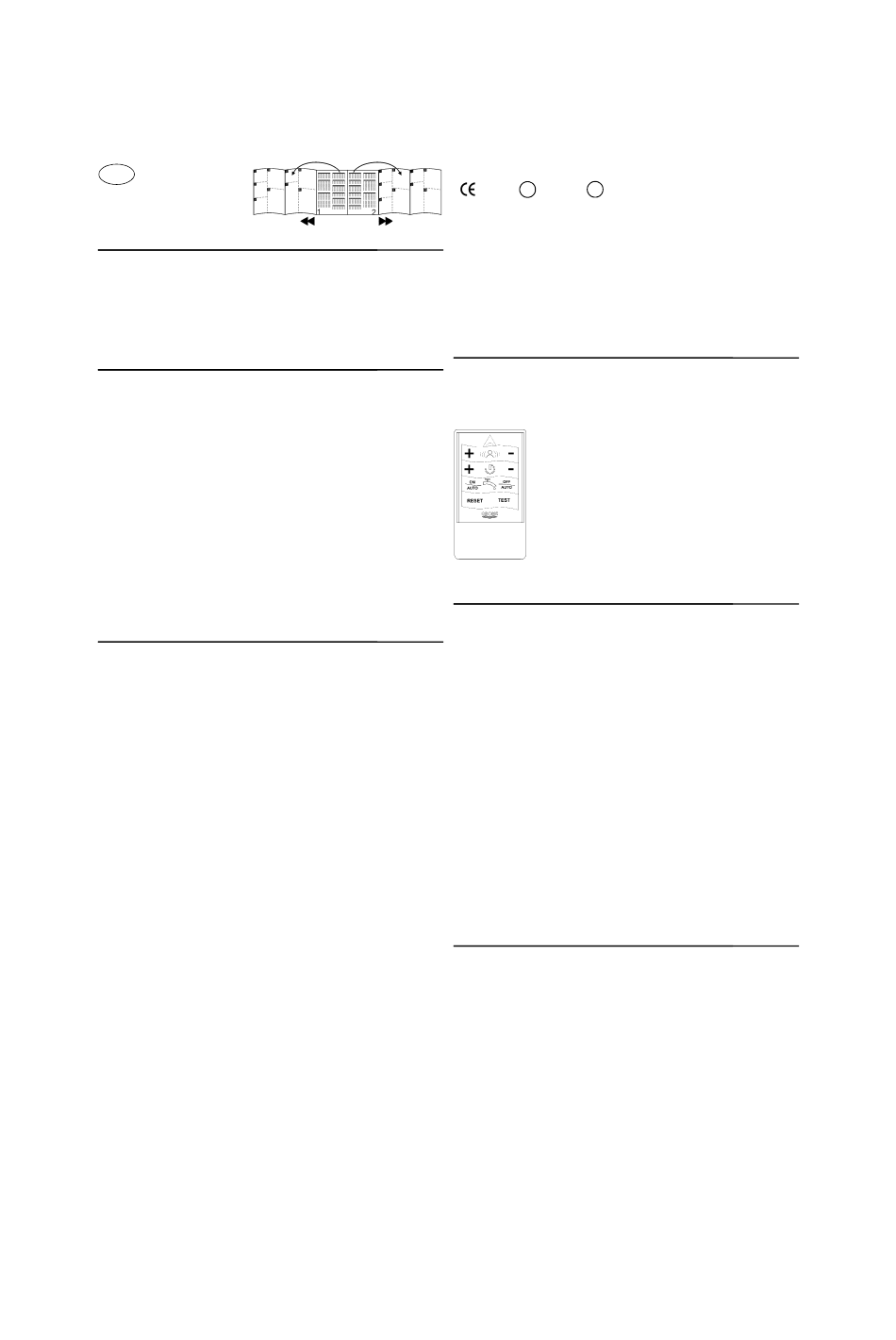

DK
Klap siderne ud:
Standardtypegodkendelse
Anlægget må kun sættes i drift i Tyskland, Frankrig, Belgien,
Spanien, Italien, Holland, Danmark, Norge, Schweiz, Østrig
og Portugal.
Sikkerhedsinformationer
• Installationen må kun foretages i frostsikre rum.
• Styreelektronikken er kun egnet til brug i lukkede rum.
• Er transformatorens og styreanlæggets ydre
tilslutningsledning beskadiget, skal den udskiftes af
producenten, producentens kundeservice eller en hertil
uddannet person for at undgå unødig fare.
• Undgå ved rengøring af armaturet (urinalet) at sprøjte vand
direkte på fliserammen, som elektronikken er installeret bag.
• For at beskytte fliserammen optimalt mod vand skal den
tætnes.
• Der må kun anvendes originale reservedele og tilbehør.
Anvendes der andre dele bortfalder garantien
og CE-tegnet.

Tekniske data

• Forsyningsspænding:
(transformator 230 V AC/12 V AC)
• Ydelse:
• Driftsfrekvens:
• Modtagelsesområde:
(kan indstilles fra trin 1 – 9)
• Skyllemængde:
(kan indstilles 1 – 7 l)
• Mellemskylning:
• Automatisk skylning:
• Beskyttelsesart:
Elektriske prøvningsdata
• Softwareklasse:
• Forureningsgrad:
• Dimensioneret stødspænding:
• Temperatur på kugletrykprøvningen:
Den elektromagnetiske tolerance (kontrol af emissioner) blev
kontrolleret med den tilladte spænding og mærkestrømmen.
25
230 V AC, 50/60 Hz
3,2 VA
24,075 GHz til 24,175 GHz
Trin 5
3 l (indstilling fra fabrik)
hvert 2. min. (maks. 14 gange)
(fabriksindstilling: aktiveret)
24 timer
(fabriksindstilling: aktiveret)
IP 54
A
2
2500 V
100 °C
Godkendelser og overensstemmelse
0682
! ; 0700 !
Dette produkt opfylder alle krav i de
pågældende EU-direktiver.
Overensstemmelseserklæringerne kan rekvireres på
følgende adresse:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica, Tyskland
Specialtilbehør infrarød fjernbetjening
Med den infrarøde fjernbetjening (bestillingsnummer: 36 206)
kan følgende indstillinger foretages og ændres:
- Indstilling af modtagelsesområde (trin 1 – 9)
- Indstilling af skyllevarighed
(skyllemængde 1 – 7 l)
- Udløs skylning
- Sluk for armaturet
- Genopretning af grundindstillinger
- Testmodus = simulering uden vand
- 24-timers skylning tænd / sluk
- Mellemskylning tænd / sluk
- Forskylning tænd / sluk
- Indstil minimumsopholdstiden
Betjening
Den skjult indbyggede sensor overvåger registreringsområdet
og registrer bevægelserne. Når brugeren opholder sig i
registreringsområdet i mere end 7 sek.
(= minimumsopholdstiden), åbnes magnetventilen
og kummen skylles:
- ca. 1 sek. efter at brugeren er trådt væk
- efter ca. 5 sek., når sensoren ikke længere registrerer
en bevægelse
- efter 2 min., når der konstant registreres bevægelser
Driftsdisplayets blinksignaler
Kontrollampen (A1) på elektronikmodulets (A) display (A2)
indikerer tre driftstilstande, se foldeside II, ill. [1]:
- Standby: et blinksignal ca. hver 2. sekund
- Bevægelse registreret foran urinalet (brugeren træder frem):
et blinksignal hvert sekund
- Brugeren registreret og minimumsopholdstiden udløbet:
to blinksignaler hvert sekund
Forinstallation
Puds væggen færdig, og sæt fliser op til
beskyttelsesmanchetten. Frigør revisionsåbning til
elektronikmodulet.
Sensoren må ikke tildækkes, hvis den monteres bag urinalet!
